Er kan een extern contact worden aangesloten op de
F1245PC voor het activeren van één van de vier ventila-
torsnelheden. De schakelaar moet potentiaalvrij zijn en
worden aangesloten op de geselecteerde ingang (menu
5.4, zie pagina 53) op klemmenstrook X6 op de ingangs-
printplaat (AA3). Als de schakelaar sluit, wordt de gese-
lecteerde ventilatorsnelheid geactiveerd. De normale
snelheid wordt hervat als het contact weer open is.
NV 10, druk-/niveau-/stromingsregelaar
bronvloeistof
Als een niveausensor (accessoire NV10) gewenst is voor
de broninstallatie, kan deze worden aangesloten op de
geselecteerde ingang (menu 5.4, zie pagina 53) op
klemmenstrook X6 op de ingangsprintplaat (AA3).
Er kunnen ook druk- en stromingsvoelers worden aange-
sloten op de ingang.
De ingang moet gesloten zijn tijdens normaal bedrijf.
Mogelijke keuze AUX-uitgang (potentiaalvrij,
variabel relais)
Het is mogelijk een externe aansluiting te realiseren via
een relais (potentiaalvrij, variabel relais) (max. 2 A) op
klemmenstrook X7 op de ingangsprintplaat (AA3).
Optionele functies externe aansluiting:
Indicatie zoemeralarm.
■
Regeling externe (open) bronpomp.
■
Indicatie koelmodus
■
Regeling circulatiepomp warmwatercirculatie.
■
Externe circulatiepomp (voor afgiftesysteem).
■
Externe wisselklep voor warmtapwater.
■
Vakantie-indicatie.
■
Als een van bovenstaande systemen is aangesloten op
klemmenstrook X7, moet het worden geselecteerd in
menu 5.4, zie pagina 53.
Het hoofdalarm is af fabriek als basisinstelling geselec-
teerd.
Voorzichtig!
Er is een accessoirekaart vereist als meerdere
functies op klemmenstrook X7 zijn aangesloten,
terwijl het zoemeralarm is geactiveerd (zie pagi-
na 64).

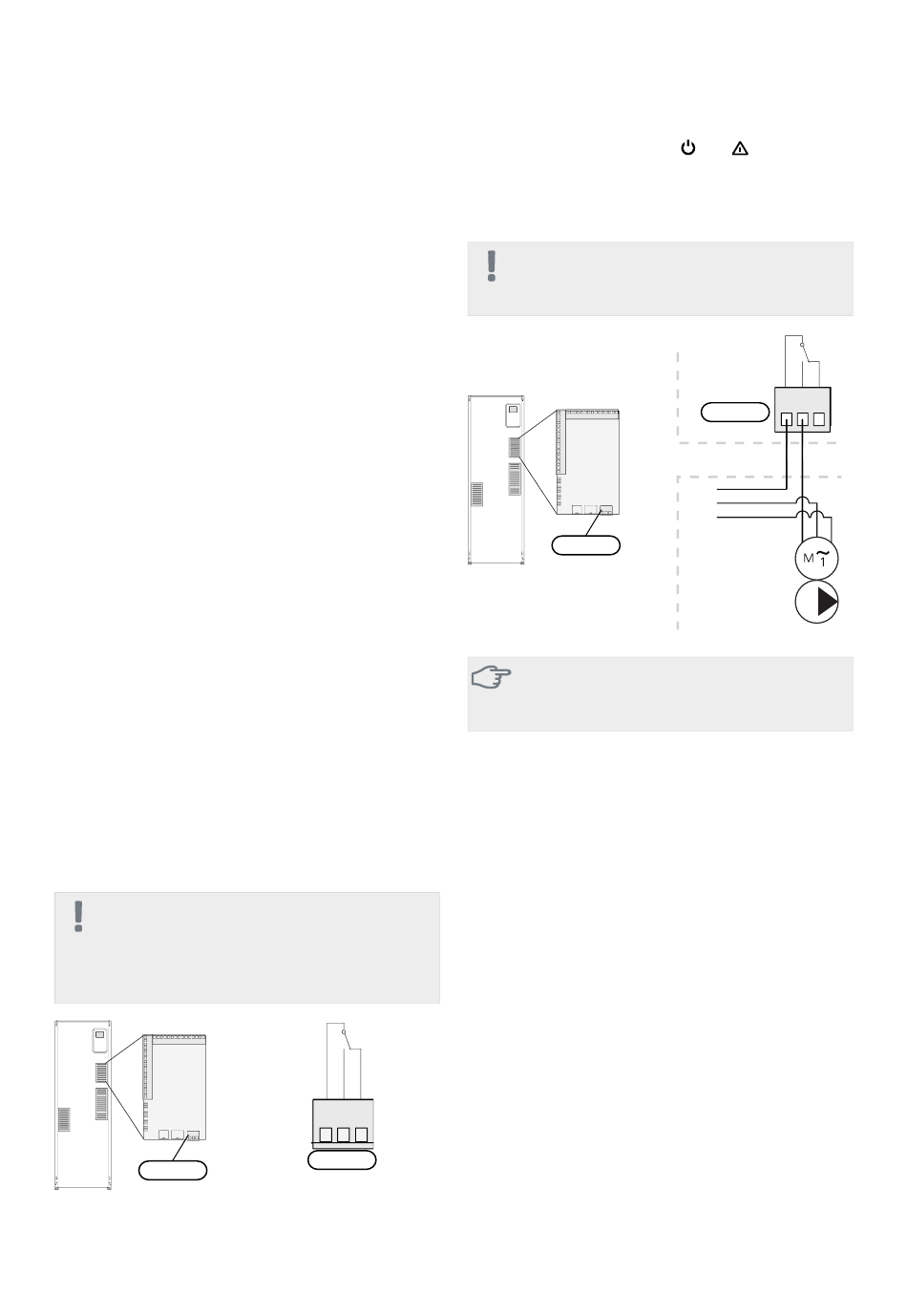

AA3-X7
De afbeelding toont de relais in de alarmstand.
30
Hoofdstuk 5 |
Elektrische aansluitingen
Met schakelaar (SF1) in stand "
in de alarmstand.
De externe circulatiepomp, externe (open) bronpomp
of warmwatercirculatiepomp wordt aangesloten op het
zoemeralarmrelais als hieronder getoond.
1 2 3
C NO NC
AA3-X7
Voorzichtig!
Merk alle elektrische schakelkasten met waar-
schuwingsstickers voor externe spanning.
F1X45
F1245PC
Extern
Externt
AA3-X7
LET OP!
De relaisuitgangen kunnen met max. 2 A
(230V ~) worden belast.
" of "
" staat de relais
1 2 3
C NO NC
AA3-X7
L
N
PE
L
N
PE
Circulatiepomp
NIBE F1245PC
