R
aardcircuitweerstand van de transformator
N
Ra
aardingsweerstand
R
weerstand secundaire winding van transformator
sec
Als er een lekstroom door de behuizing van een onderdeel, apparaat of component naar aarde vloeit ten
gevolge van een slechte isolatie kan een gevaarlijke spanning Uc over de aardingsweerstand Ra ontstaan.
De CMB-S heeft een keuzemogelijkheid om een foutstroom te generen bij een positieve (0°) of negatieve
(180°) startfase, zie figuur 2. Dit is nodig omdat sommige aardlekschakelaars uitsluitend functioneren bij
positieve of negatieve halve perioden van de voedingsspanning.
a) Sinusvorm (startfase 0°)
b) Sinusvorm (startfase 180°)

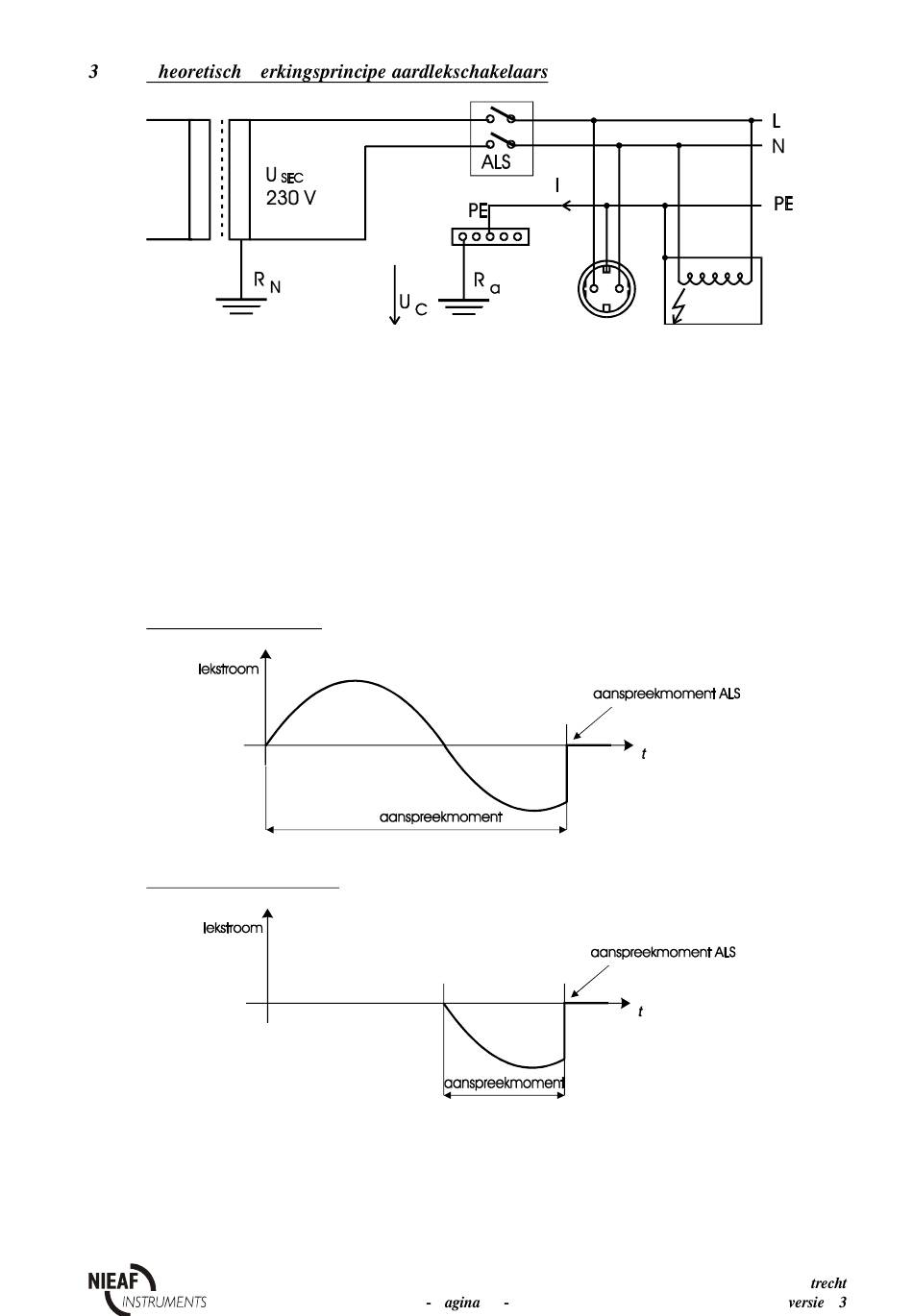

Figuur 1: Aansluiting op TT-systeem
Figuur 2: Wisselstroom foutstroom
%
,&
