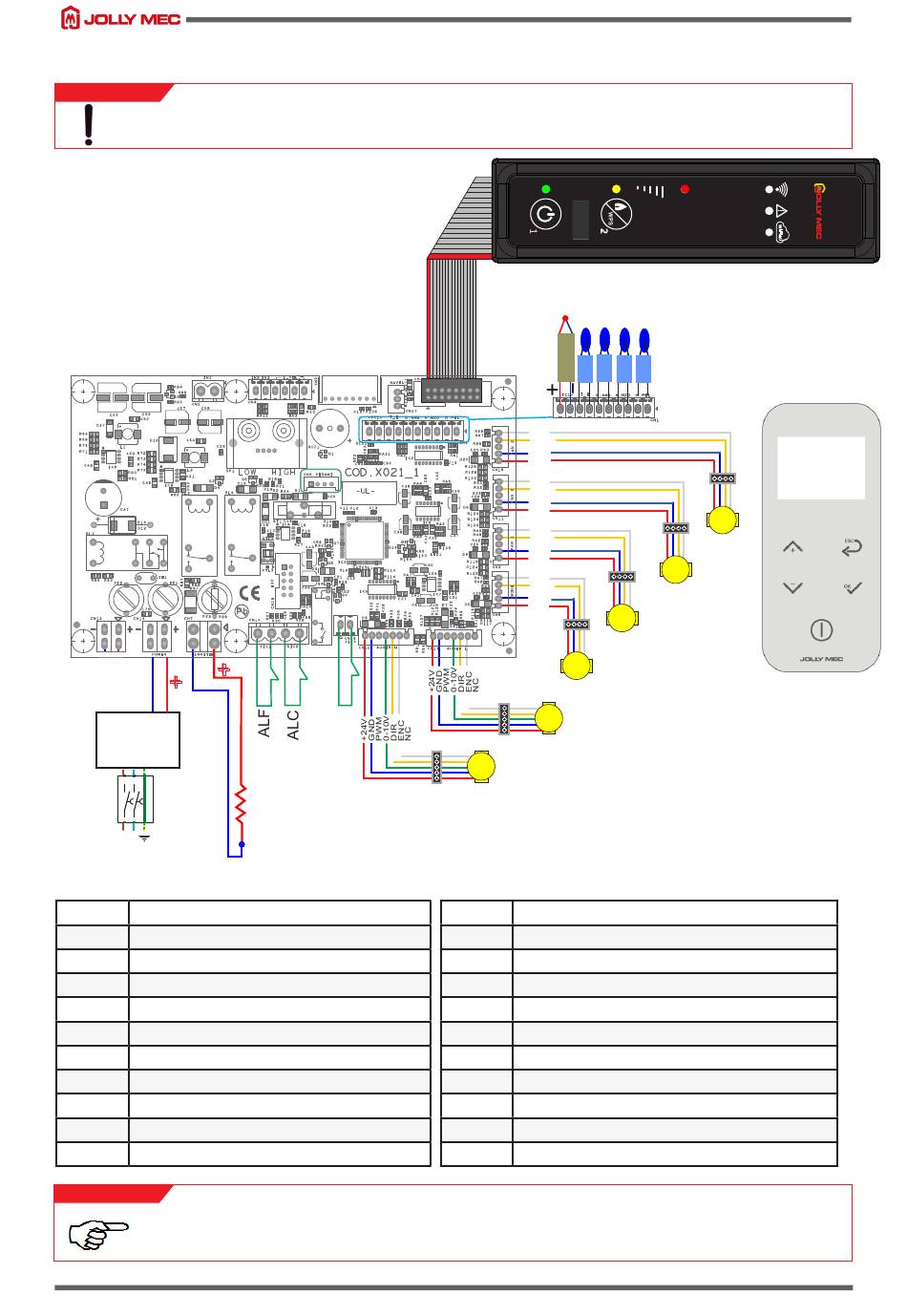

ELEKTRISCH SCHEMA VOOR BEDRADING VAN DE BESTURINGSEENHEID
AANDACHT
De elektrische aansluitingen moeten uitgevoerd worden door bevoegd personeel, volgens de geldende normen
(2014/30/UE en 2014/35/UE).
14
14
2
-
BATTERY
-
-
-
-
-
13
POWER
POWER
POWER
13
SUPPLY
SUPPLY
SUPPLY
24 VDC
24 VDC
24 VDC
2
L N
L N
L N
230VAC
230VAC
230VAC
Nummer
1
Afstandsbediening.
2
Algemene bipolaire elektrische schakelaar
3
Kanaalventilator links (optioneel)
4
Kanaalventilator rechts (optioneel)
5
Luchtverversingsventilator
6
Ventilator rookafvoer
7
Reductiemotor (hoog) pellet laden (tank)
8
Reductiemotor (laag) pellet laden (brander)
9
Microswitch reservoir
10
Rook drukschakelaar
OPMERKING
De afbeelding van de onderdelen is louter indicatief, de vormen van de onderdelen kunnen veranderen.
24
19
18
9
11
10
12
Beschrijving
15
16 17 18 19
ENC
ENC
ENC
0-10V
0-10V
0-10V
PWM
PWM
3
4
PWM
GND
GND
GND
+24V
+24V
+24V
ENC
ENC
ENC
0-10V
0-10V
0-10V
PWM
PWM
PWM
GND
GND
GND
+24V
+24V
+24V
ENC
ENC
ENC
0-10V
15
0-10V
0-10V
PWM
PWM
PWM
GND
GND
GND
+24V
+24V
+24V
ENC
ENC
ENC
0-10V
0-10V
0-10V
PWM
PWM
PWM
GND
6
GND
GND
+24V
+24V
+24V
9
8
m
17
m
m
7
1
m
m
m
16
8
11
Nummer
11
Bolthermostaat
12
Elektrische weerstand
13
Voeding 230 Vac - 24 Vdc
14
Elektronische kaart
15
Noodconsole/Antenne radio voor afstandsbediening
16
Sonde temperatuur rook
17
Sonde omgevingstemperatuur/thermostaat
18
Temperatuursonde/thermostaat rechter kanaal
19
Temperatuursonde/thermostaat linker kanaal
20
SILENT+ temperatuursonde
20
5
12
m
m
3
m
m
m
4
m
m
m
7
5
m
m
6
m
Beschrijving
1
1
m
