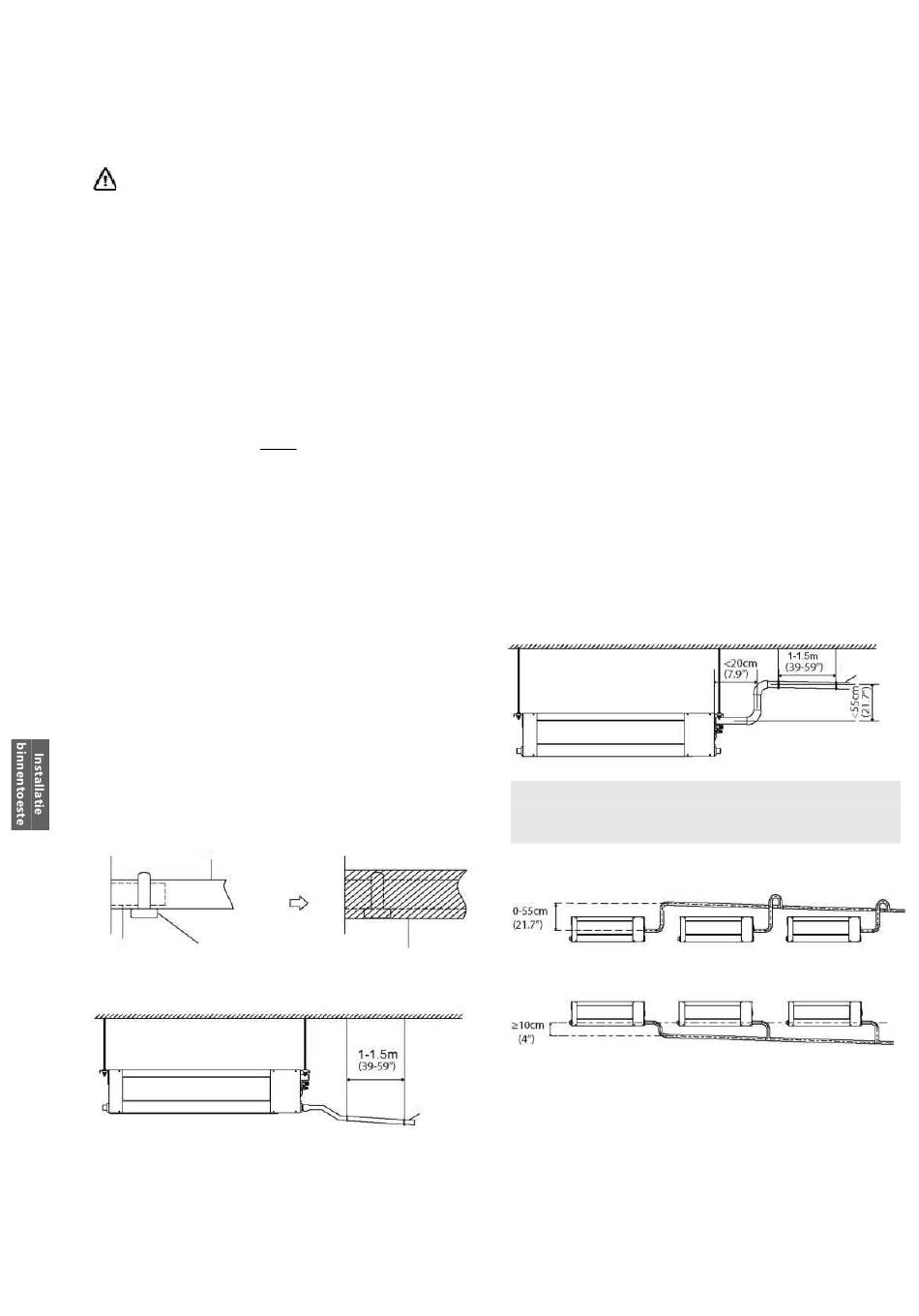

Stap 8: Verbind afvoerslang
De afvoerpijp dient om water uit het toestel af te
voeren. Onjuiste installatie kan leiden tot schade
aan het toestel en eigendommen.
LET OP
• Isoleer alle leidingen om condensatie en daarmee
waterschade te voorkomen
• Indien de afvoerpijp is gebogen of onjuist
gemonteerd, kan er lekkage optreden. Dit kan
leiden tot slecht functioneren van de
waterniveauschakelaar.
• In de VERWARMINGS-stand voert het
buitentoestel water af. Zorg ervoor dat de
afvoerpijp zodanig is geplaatst dat geen
waterschade of slipgevaar.
•
Trek de afvoerpijp NIET met kracht uit.
hierdoor loslaten.
OPMERKING OVER HET KOPEN VAN PIJPEN
Voor de installatie is een buis van polyethyleen
nodig (externe diameter = 3,7-3,9cm, binnen=
3,2cm afhankelijk van model) die verkrijgbaar is bij
uw plaatselijke ijzerhandel of leverancier.
Installatie afvoerpijp binnen
Installeer de afvoerpijp als hieronder aangegeven.
1. Bedek de afvoerpijp met warmte-isolerend
materiaal
om
condensatie
voorkomen.
2. Bevestig de mond van de afvoerpijp aan de
afvoerpijp van het toestel. Trek de slangmond
over de pijp en zeker met een klemring.
Afvoerslang
Pijpklemring
Verbindingspunt
afvoerpijp
Plafond
Pag. 24
OPMERKING OVER HET INSTALLEREN VAN DE
AFVOERPIJP
•
•
•
•
Hij kan
•
Installatie afvoerpijp voor toestellen met een
en
lekkage
te
OPMERKING:
installeert, verbind ze dan op de wijze zoals
aangegeven.
Toestellen met een pomp
Isolatie
Toestellen zonder pomp
Helling 1/50
Wanneer u een verlengde afvoerpijp gebruikt,
voorzie de verbinding binnenshuis dan van een
stuk beschermende buis. Hierdoor wordt
voorkomen dat deze kan worden losgetrokken.
De afvoerpijp moet aflopen onder een helling van
ten minste 1/100 om te voorkomen dat het water
terug de airconditioner inloopt.
Bevestig de buis elke 1-1,5m (39--59") om
doorhangen te voorkomen.
Indien de uitgang van de afvoerpijp zich op een
hoger punt bevindt dan het connectiepunt aan
het toestel, breng dan een hoogteoverbrugging
aan direct voorbij het afvoerpunt van het
binnentoestel. Dit overbruggingsstuk mag niet tot
meer dan 55 cm (21,7") boven de
plafondbedekking reiken. De afstand tussen het
toestel en het overbruggingsstuk mag niet meer
dan 20cm (7.9") zijn. Onjuiste installatie kan ertoe
leiden dat het water terug het toestel in stroomt.
Om luchtbellen te voorkomen, dient u de
afvoerpijp waterpas te houden, ofwel licht
omhoog gekanteld (<75mm / 3'').
pomp
Plafond
Indien u meerdere afvoerpijpen
Helling 1/50
