MONTAGEHANDLEIDING

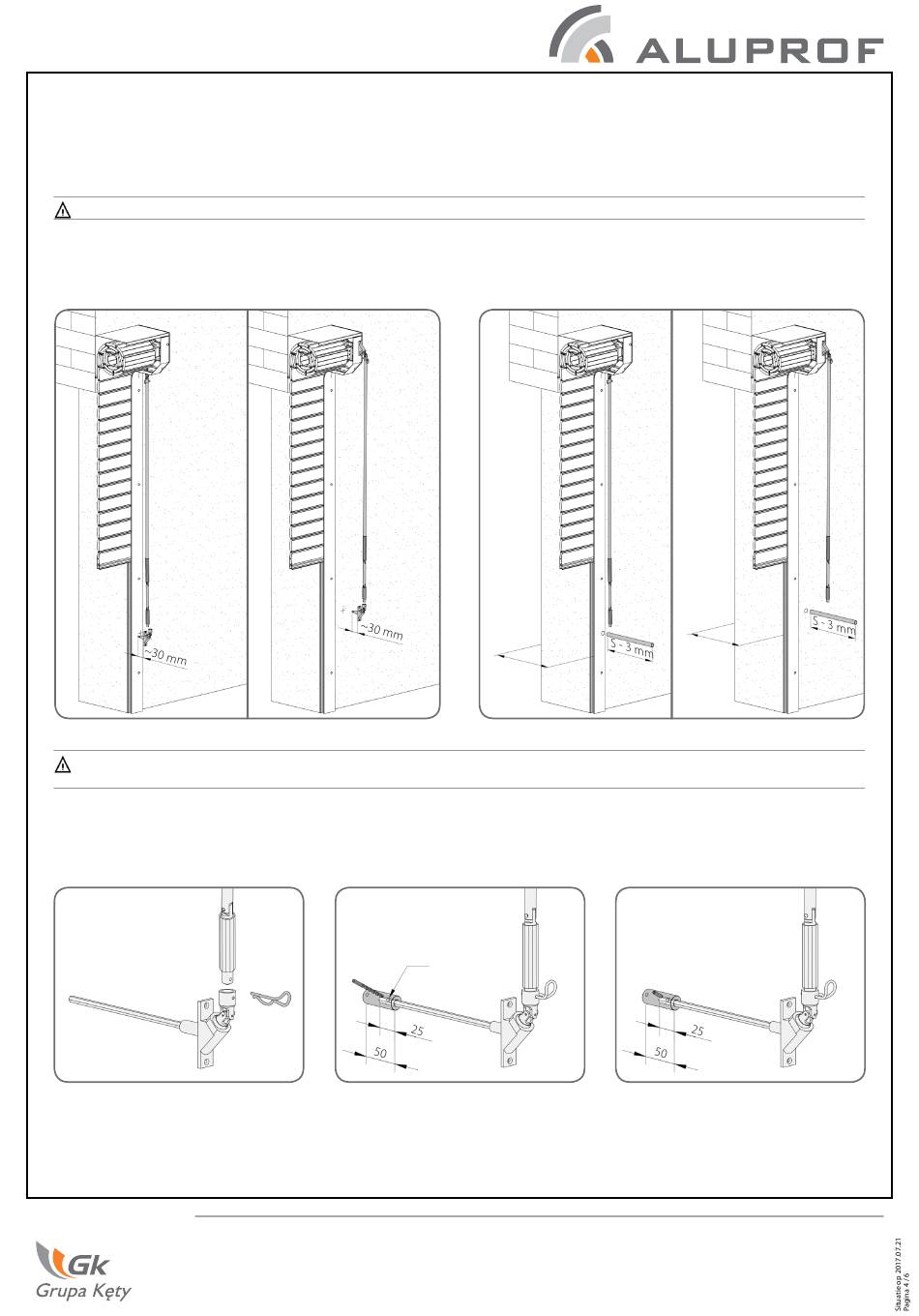

Om de plaats van de doorgangsopening op de wand te markeren, kunt u het beste gebruik maken van een instrument
in de vorm van de Cardankoppeling PKC 90 met de as afgesneden tot ca. 30 mm. Verbind deze koppeling met de zwengel
en bepaal de locatie van de opening. Onafhankelijk van de montagemethode van de set, vanaf de onderkant of de voorkant
van de kast, kan de koppeling PKC 90 worden gemonteerd op de geleider of op de wand.
Tijdens het markeren van de plaats waar de opening moet worden gemaakt, moet de arm van de zwengel recht zijn.
Maak de opening voor de huls TT 22 met een doorsnede van 22 mm en schuif de huls vervolgens in de wand.
Lengte
= S - 3 mm
TT22
Indien noodzakelijk is het mogelijk om de lengte van de zwengel in te korten. Vergeet daarbij echter niet om een geschikte opening voor de montage
van de borgpen te maken.
Op het einde van de as van de Cardankoppeling (PKC 90) die u met behulp van de borgpen moet aansluiten op de zwengel,
schuift u het verbindingsstuk tot de helft van zijn diepte (ca. 25 mm). Maak vervolgens in de as van de koppeling een opening
voor de veerpen 4 x 16 mm. Gebruik hiervoor een boortje met een doorsnee van 4 mm.
4
