Flowmeter Proline Prosonic Flow P
A
B
C
10 × DN
1
2
0...15 × DN
15 × DN
3
0...15 × DN
15 × DN
4
A

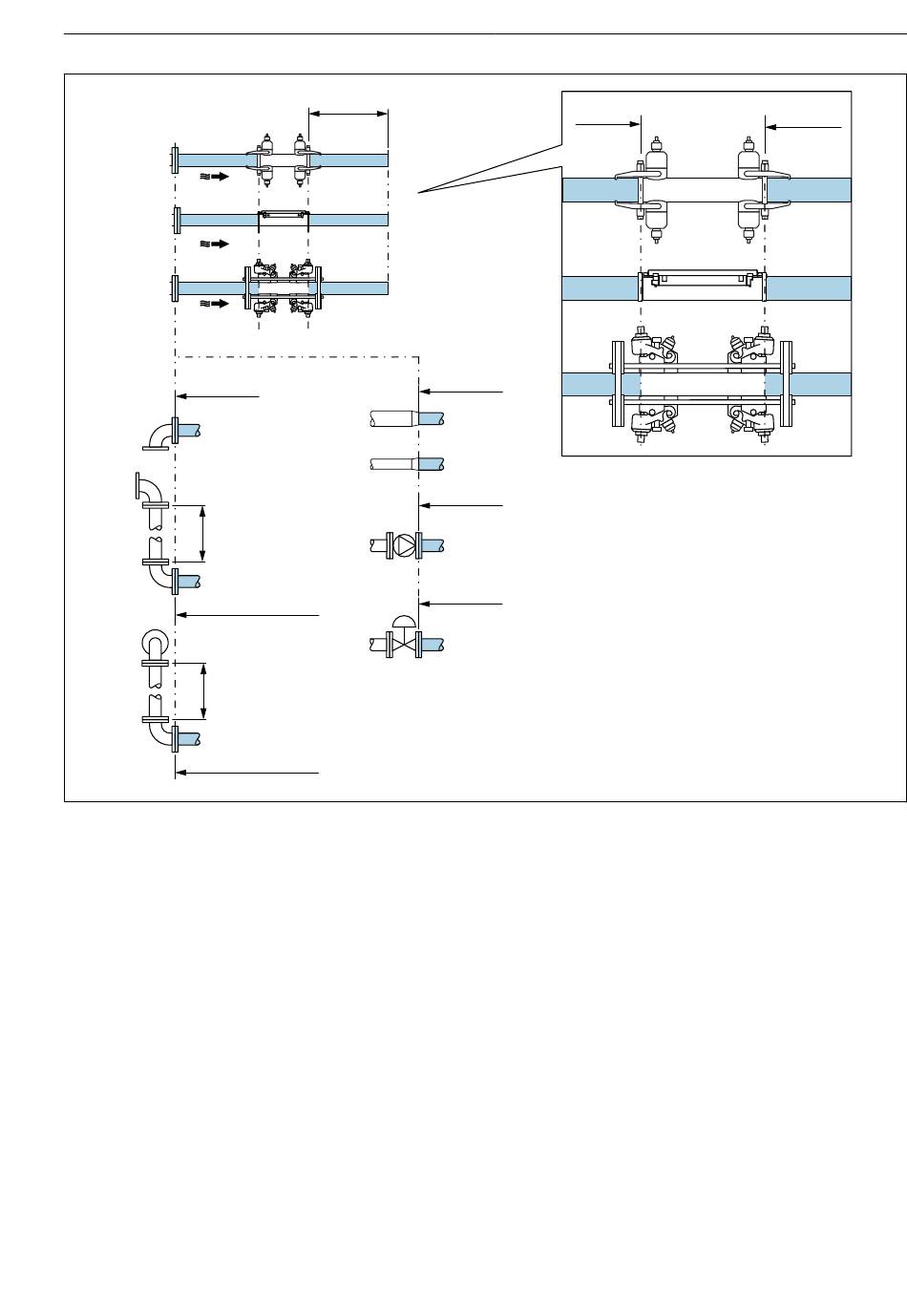

Inlaat- en uitlooplengten DN 50 tot 4000 (2 tot 160")
B
Inlaat- en uitlooplengten DN 15 tot 65 (½ tot 2½")
C
Inlaat- en uitlooplengten voor hogetemperatuursensoren
D
Positie van de inlaat- en uitlaatlengten op de sensor
1
Leidingbocht 90° of 45°
2
Twee leidingbochten 90° of 45° (in één vlak, met 0 tot 15 x DN tussen de bochten)
3
Twee leidingbochten 90° of 45° (in twee vlakken, met 0 tot 15 x DN tussen de bochten)
4a
Reductie
4b
Verlenging
5
Regelventiel (2/3 open)
6
Pomp
Endress+Hauser
3× DN
15 × DN
4
a
b
20 × DN
5
20 × DN
6
D
Montageprocedure
