4
De maai-eenheid
voorbereiden
Benodigde onderdelen voor deze stap:
1
Langer gegleufd insteekstuk (rechtse schroefdraad)
1
Langer gegleufd insteekstuk (linkse schroefdraad)
2
Flensborgmoer (⅜") – Uitsluitend model 133-0151
Procedure
Opmerking:
Tenzij anders aangegeven mag u alle
verwijderde onderdelen weggooien.
1.
Neem alle maai-eenheden van de tractie-
eenheid; raadpleeg uw Gebruikershandleiding.
2.
Verwijder de slotbouten en borgmoeren
waarmee de maaihoogtebeugels aan de
zijplaten van de maai-eenheid zijn bevestigd
(Figuur
2).
Opmerking:
Bewaar de slotbouten om de
nieuwe maaihoogtebeugels te monteren.
1. Maaihoogtebeugel
2. Slotbout
3. Borgmoer
3.
Maak de schroeven los waarmee de
maaihoogtebeugels zijn gemonteerd op de as
van de voorrol
(Figuur
4.
Verwijder de aanwezige maaihoogtebeugels en
de voorrol van de zijplaten van de maai-eenheid
(Figuur
2).
Opmerking:
Bewaar de voorrol voor latere
montage.

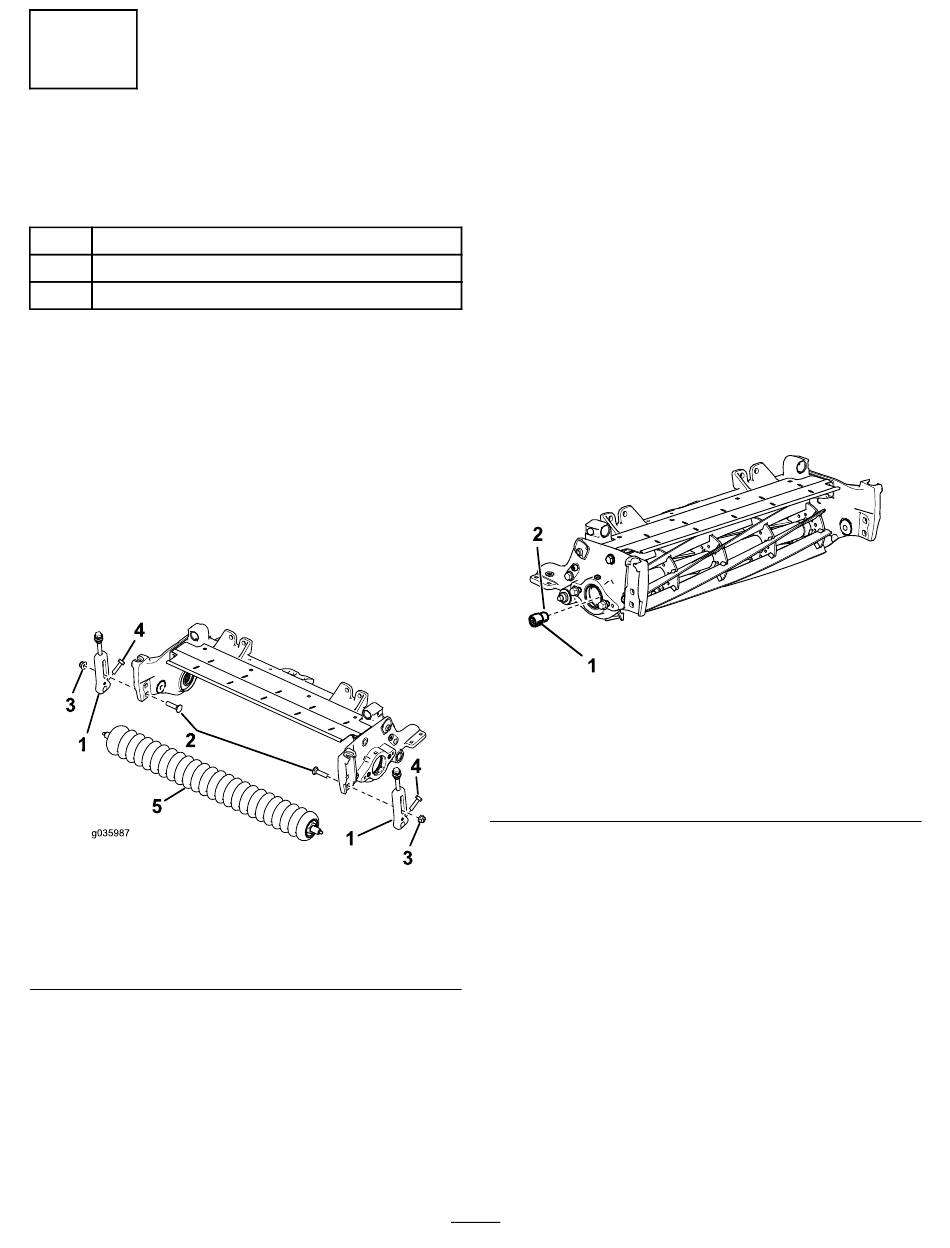

Figuur 2
4. Schroef
5. Voorrol
2).
5.
Houd de messenkooi tegen om deze te
verwijderen; zie
om inzetstukken met schroefdraad te
verwijderen (bladz.
6.
Verwijder de aanwezige spie-as insteekstukken
uit elk uiteinde van de messenkooi-as met
het speciale gereedschap (onderdeelnummer
TOR4112 voor 12,7 cm messenkooien en
onderdeelnummer TOR4074 voor 17,8 cm
messenkooien). Zie
Belangrijk:
linkerkant van de maai-eenheid heeft een
linkse schroefdraad. Het spie-as insteekstuk
aan rechterkant van de maai-eenheid heeft
een rechtse schroefdraad.
Belangrijk:
schroefdraad aan het uiteinde van de
messenkooias voordat u het meegeleverde
gegleufde inzetstuk en de groomerkast
monteert.
Rechterkant van de maai-eenheid afgebeeld
1. Langer spie-as insteekstuk (aandraaien tot 115-128 N·m)
2. Breng middelmatig sterk verwijderbaar schroefdraadborg-
middel aan op de schroefdraden.
7.
Houd de messenkooi tegen om deze te
monteren; zie
g035987
om inzetstukken met schroefdraad te monteren
(bladz.
18).
8.
Alleen aan de zijde van de maai-eenheid waar
de messenkooimotor zich bevindt: Breng
middelmatig sterk schroefdraadborgmiddel
(zoals Blue Loctite® 243) aan op de
schroefdraden van het nieuwe, langere spie-as
insteekstuk en monteer het op de as van de
messenkooi. Draai het insteekstuk vast met een
torsie van 115 tot 128 N·m.
Belangrijk:
middel 15 minuten uitharden voordat u
verdergaat met de procedure.
3
De messenkooi tegenhouden
17).
Figuur
3.
Het spie-as insteekstuk aan
Veeg vuil en vet van de
Figuur 3
De messenkooi tegenhouden
Laat het schroefdraadborg-
g221766
