Montage
Inbouwpositie
Monteer de sensor op een positie, die minimaal op 200 mm afstand van
de tankwand ligt. Wanneer de sensor in het midden van tanks met bol of
rond dak wordt gemonteerd, kunnen veelvoudige echo's ontstaan, die
echter door een inregeling kunnen worden onderdrukt.
> 200 mm
(7.87")

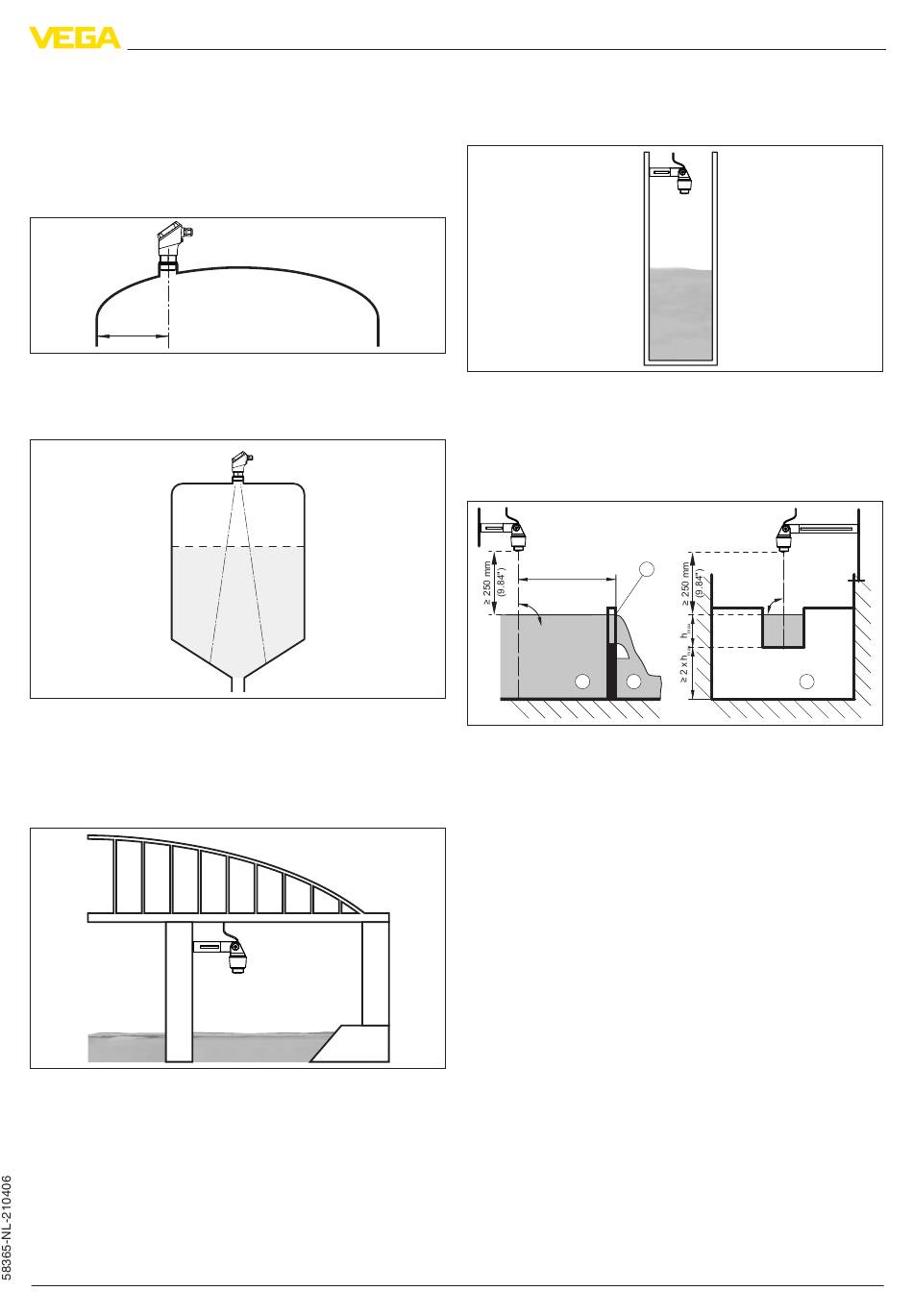

Fig. 6: Montage van de radarsensor op ronde tankdaken
Bij tanks met een conische bodem kan het een voordeel zijn, de sensor
in het midden van de tank te monteren, omdat de meting dan tot op de
bodem mogelijk is.
Fig. 7: Montage van de radarsensor op tanks met conische bodem
Montagevoorbeelden peilmeting
De volgende afbeeldingen tonen montagevoorbeelden en mogelijke
meetopstellingen.
Rivierpeil
Fig. 8: Peilmeting rivier, sensormontage op brugpijler
Radar
Montage
Bronpeil
Fig. 9: Peilmeting bron, sensormontage op deksel
Montagevoorbeelden flowmeting
De volgende afbeeldingen tonen montagevoorbeelden en mogelijke
meetopstellingen.
Rechthoekige overstort
3 ... 4 h
max
90°
2
3
2
3
Fig. 10: Flowmeting met rechthoekig overstortschot: h
rechthoekig overstortschot
1
Overstortgoten (zijaanzicht)
2
Bovenstroom
3
Benedenstrooms
4
Overstortgoot (aanzicht vanaf benedenstrooms)
1
90°
4
= max. vulling van het
max.
7
