Van Raam VeloPlus3 Gebruiksaanwijzing

Verberg thumbnails Zie ook voor VeloPlus3:
Inhoudsopgave

Advertenties

Quick Links

Download deze handleiding
Van Raam
Guldenweg 23
7051 HT Varsseveld, NL
+31 (0)315 – 25 73 70
info@vanraam.com
www.vanraam.com

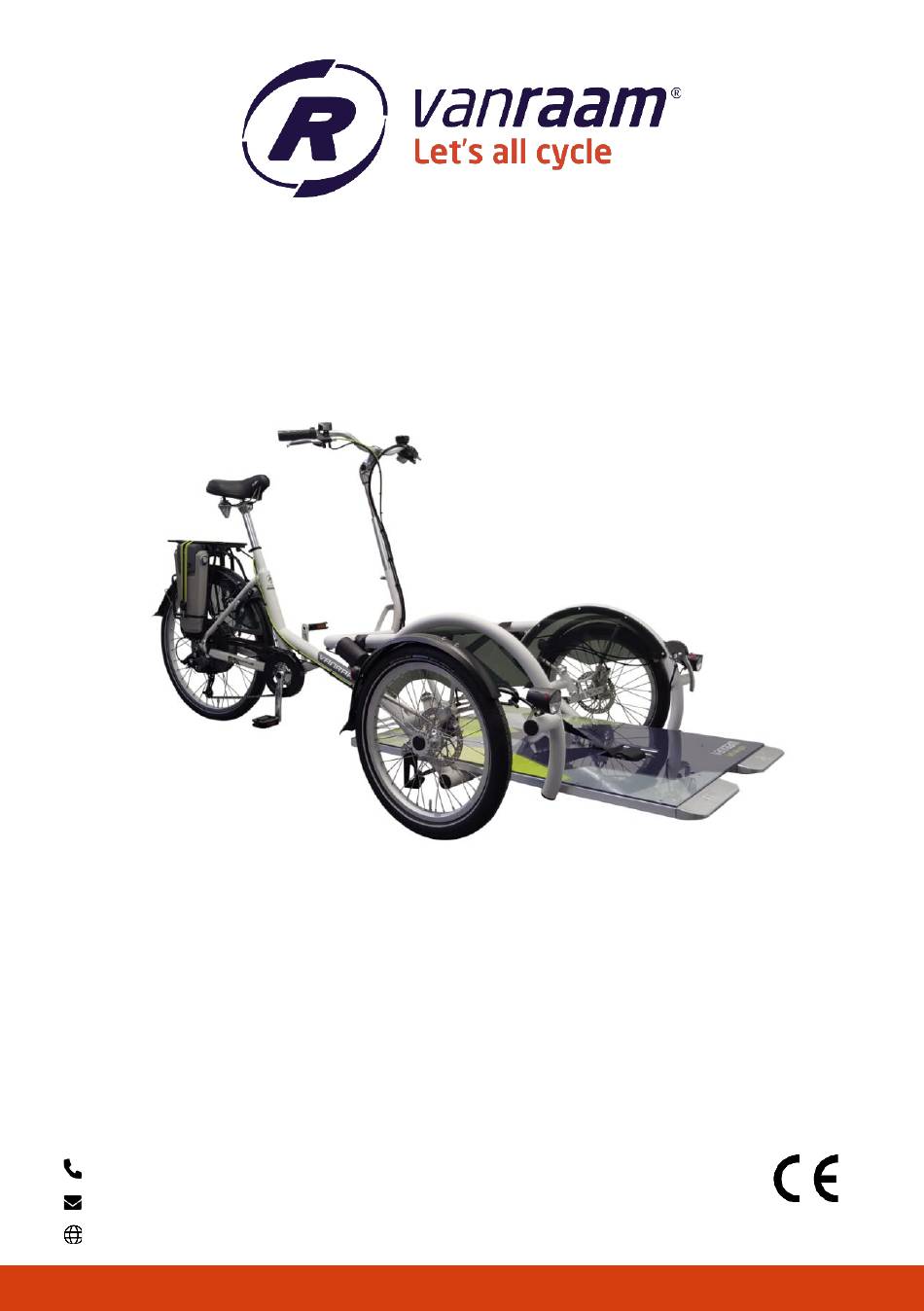

Gebruiksaanwijzing
VeloPlus3
Versie 24.01

Advertenties

Inhoudsopgave
loading

Gerelateerde Handleidingen voor Van Raam VeloPlus3

Samenvatting van Inhoud voor Van Raam VeloPlus3

  • Pagina 1 Gebruiksaanwijzing VeloPlus3 Van Raam Guldenweg 23 7051 HT Varsseveld, NL +31 (0)315 – 25 73 70 info@vanraam.com Versie 24.01 www.vanraam.com...

  • Pagina 2: Inhoudsopgave

    Instellen van de fiets ............................. 7 Voor ingebruikname ............................ 12 Silent elektrosysteem ..........................19 Silent Elektrosysteem opties ........................32 Van Raam e-bike app ..........................33 Accessoires ..............................34 Technische specificaties ..........................40 Onderhoud en afstelwerk door eigenaar ....................41 Reparatie en onderhoud door dealer ..................... 42 Afstelwerk door dealer ..........................

  • Pagina 3: Contactgegevens Fabrikant

    Conformiteit Europa (CE) Van Raam Reha Bikes B.V. verklaart als fabrikant dat de VeloPlus3, zoals beschreven in deze gebruiksaanwijzing, is geproduceerd conform verordening (EU) 2017/745, risicoklasse 1. De VeloPlus3 geleverd met het Silent elektrosysteem voldoet ook aan de richtlijn 2006/42/EG inclusief de hierop van toepassing zijnde delen van EMC Richtlijn 2014/30/EU en de NEN-EN 15194:2017 Fietsen –...

  • Pagina 4: Levering

    “aflever-serviceformulier fiets” op de achterkant van deze gebruiksaanwijzing in. Indicatie De VeloPlus3 is bedoeld om samen te fietsen met kinderen of volwassenen die in een rolstoel zitten en transfer niet of moeilijk mogelijk is. Bestemd gebruik De fiets is ontworpen voor normaal gebruik op een vlakke, solide ondergrond.

  • Pagina 5: Veiligheidsmaatregelen

    Lees voordat je de fiets gebruikt de veiligheidsmaatregelen om er zeker van te zijn dat de rolstoel geschikt is voor gebruik. Al het andere gebruik, inclusief schade of letsel dat hieruit voortvloeit, valt niet onder de verantwoording van de fabrikant. Veiligheidsmaatregelen Zorg ervoor dat elke keer voordat de fiets wordt gebruikt, deze zich in goede •...

  • Pagina 6: Belasting

    Extra alertheid is vereist bij een elektrische rolstoel omdat deze vaak een andere • gewichtsverdeling heeft waardoor het zwaartepunt mogelijk niet juist gepositioneerd kan worden. Let op dat er zich bij afdalingen geen gevaarlijke snelheid ontwikkelt. Rem tijdig • en fiets met gematigde snelheid. Tijdens een zwangerschap is extra voorzichtigheid vereist in verband met een •...

  • Pagina 7: Instellen Van De Fiets

    Instellen van de fiets Voordat je de fiets in gebruik neemt, stel je deze in op de afmetingen van de berijder. Dit is van essentieel belang, vooral voor het zadel en het stuur. Als een optimale instelling met de omschreven instructies niet mogelijk is, kun je contact opnemen met je dealer voor een passende oplossing.
  • Pagina 8 De zadelpen niet verder dan de markering uittrekken. Anders steekt de buis niet diep genoeg in de schacht en is er risico op afbreken, wat MIN INSERT tot ernstige verwondingen kan leiden. Stuurhoogte De hoogte van het stuur heeft invloed op het rijcomfort.
  • Pagina 9 Stuurstand Je kan het stuur kantelen. Dit heeft invloed op de afstand van het stuur tot het bovenlichaam. Bepaal zelf in de praktijk wat het meest comfortabel is. Om het stuur te kantelen: Draai de schroeven [A] (indien aanwezig) en [B] met een inbussleutel enkele slagen los.
  • Pagina 10 Rolstoeltransport Als je een rolstoel op de VeloPlus3 wilt transporteren, volg je onderstaande instructies. 1. Zet de fiets op de parkeerrem door de linker rem in te knijpen [A] en met het hendeltje [B] de rem vast te zetten. 2. Verwijder de veiligheidspen.
  • Pagina 11 Let op! Zorg ervoor dat zodra de rolstoel op de oprijplaat wordt geplaatst, de plaat door het gewicht van de rolstoel vanzelf opklapt. Op dit moment ligt het zwaartepunt van de rolstoel boven de voorwielen van de fiets. Dit zorgt voor de juiste gewichtsverdeling van de fiets. 6.

  • Pagina 12: Voor Ingebruikname

    Voor ingebruikname Folie verwijderen Verwijder de schutfolie van de plaat voor je de fiets gaat gebruiken. Parkeerrem Gebruik de parkeerrem altijd als je de fiets parkeert en achterlaat. Gebruik bij het in-en uitstappen van de passagiers de hydrorem om de fiets te blokkeren. Om de hydrorem vast te zetten, knijp de linkerrem in [A] en zet de rem met het hendeltje [B] vast.
  • Pagina 13 Verlichting Normaal is de verlichting op de fiets handmatig te bedienen en in verschillende standen te zetten. Maar wanneer de fiets uitgevoerd is met het Silent Elektrosysteem zal de verlichting automatisch inschakelen wanneer het elektrosysteem geactiveerd wordt. Hieronder wordt de bediening van zowel de handmatig geschakelde verlichting als de centraal geschakelde verlichting uitgelegd.
  • Pagina 14 Onder de drukschakelaar aan de bovenzijde van de koplamp zit een batterij-indicator, die rood brandt op het moment dat de batterijen bijna leeg zijn. Vervang de batterijen zo spoedig mogelijk op het moment dat de batterij-indicator rood brandt. De lamp wordt geleverd inclusief 4 voor-gemonteerde AAA alkaline batterijen. Voor het eerste gebruik dient een plastic borgstripje, welke de batterij beschermt, verwijderd te worden.
  • Pagina 15 Handmatig geschakeld achterlicht Het achterlicht heeft een aan/uit knopje waarmee Off-Auto-On in te stellen zijn. De instelling is als volgt: 1x = ON 2x = AUTO 3x = OFF 1x drukken: verlichting is aan • 2x drukken: verlichting is automatisch •...

  • Pagina 16: Versnelling

    Centraal geschakelde verlichting De fiets is met centraal geschakelde verlichting uitgevoerd waarbij de verlichting aangesloten zit op het elektrosysteem. De verlichting schakelt automatisch in wanneer het elektrosysteem wordt geactiveerd. Stel de hoek van de koplamp zo in dat het centrum van de lichtbundel zich op circa tien meter voor de fiets bevindt.
  • Pagina 17 Controleer voor elke rit: De remmen (met inbegrip van de parkeerrem) • De bandenspanning • De verlichting • Dat alle onderdelen goed vastzitten • Dat de accu voldoende is opgeladen (optioneel) • Neem contact op met je dealer en gebruik de fiets niet zodra je tijdens de controle onregelmatigheden constateert! Zoals met alle mechanische onderdelen is de fiets onderhevig aan slijtage en hoge belastingen.
  • Pagina 18 Indien op de fiets een elektromotor aanwezig is: oefen met de starthulp en de achteruitrijfunctie. Let op dat tijdens het gebruik van de fiets, de starthulp of de achteruitrijfunctie niet onbedoeld wordt geactiveerd. Als bijvoorbeeld voor het stoplicht spelenderwijs de pedalen achteruit worden gedraaid, zal de achteruitrijfunctie worden geactiveerd en gaat de fiets achteruit rijden.

  • Pagina 19: Silent Elektrosysteem

    Silent elektrosysteem Artikelnummer: -2195 Het Silent elektrosysteem bestaat uit 5 onderdelen: display, knoppenunit, accu, motor en trapas. Het gebruik van de eerste 3 onderdelen worden in deze handleiding toegelicht. Bediening van het Silent smart display Het Silent smart display voorziet je van fietsinformatie, dit zal later verder toegelicht worden.
  • Pagina 20 Informatiescherm Na het opstarten van het elektrosysteem wordt het informatiescherm getoond. Dit scherm geeft actuele fietsinformatie weer. Het informatiescherm werkt alleen indien je het elektrosysteem hebt ingeschakeld. (a) Bluetooth connectie (b) Achteruitrij-functie van (duim)gashendel is geactiveerd (c) Meldingenveld (d) Fietsverlichting (e) Aanduiding snelheidseenheid Snelheid (g) Acculaadpercentage...

  • Pagina 21: Instellingenscherm

    Mode schermen Met de mode knop (3) kan het mode scherm (i) ingesteld worden. Er kan gewisseld worden tussen de volgende 3 mode schermen tijdens het fietsen. Actieradius [RANGE] (standaardweergave) Dit is het aantal kilometers dat nog gefietst kan worden met de resterende accucapaciteit in de actieve ondersteuningsstand.
  • Pagina 22 Meldingen In het informatiescherm kunnen verschillende symbolen weergegeven worden. De symbolen staan hieronder toegelicht. Meer informatie over de meldingen is te vinden in het hoofdstuk “Mogelijke Storingen”. De fietsverlichting is geactiveerd Er is een Bluetooth connectie actief Geen communicatie met de accu De achteruitrij-functie van (duim)gashendel is geactiveerd De temperatuur van de controller is te hoog De spanning is te hoog...
  • Pagina 23 Een recept is een set met instellingen wat de mate van ondersteuning bepaalt. Door een ander recept in te laden kan de mate van ondersteuning voor alle ondersteuningsstanden aangepast worden. De recepten zijn door de dealer of via de Van Raam app te wisselen. Van Raam e-bike app Met de app kun je verschillende informatie bijhouden en de ondersteuningstanden configureren.
  • Pagina 24 Opladen van de accu Voor optimale conditie en capaciteit van de accu, adviseren wij om de accu binnen bij kamertemperatuur op te laden. Gebruik de lader alleen als de omgevingstemperatuur tussen de 0 en 35 graden ligt. Om de accu op te laden: 1.
  • Pagina 25 9. Plaats de accu weer terug in de houder. Schuif de accu achter de stang [A] langs. Druk de opening aan de onderzijde van de accu stevig vast op de strip [B]. 10. Til het handvat omhoog en druk de accu aan de bovenzijde vast in de controller.
  • Pagina 26 Lader: Led indicatie Status Groen Stand-by Rood Laden Groen Accu vol Rood Beveiliging: Polariteit wissel; Kortsluiting; Overtemperatuur; knipperen Overstroom; Overspanning Indicatielampje van de lader De status van de lader wordt weergegeven door het gekleurde indicatielampje. Als het indicatielampje groen brandt dan is de lader in stand-by modus of is de accu vol.
  • Pagina 27 Als er twee groene lampjes branden is de accu 50% opgeladen. Als alleen de rode LED nog brandt, is de accu bijna leeg en dient de accu opgeladen te worden of vervangen te worden door een opgeladen accu. Als de rode LED gaat knipperen, is de accu leeg en zal de motor niet meer ondersteunen tijdens het fietsen.
  • Pagina 28 De behuizing van de accu én de lader mag niet geopend worden. Bij problemen ga je • naar je dealer! Een Van Raam accu mag en kan niet gereviseerd worden in verband met veiligheid en • onjuiste werking van het elektrosysteem.
  • Pagina 29 Iedere accu loopt na verloop van tijd leeg. Dit proces heet ‘zelfontlading’. Een accu die leeg is en niet wordt opgeladen kan door zelfontlading een diepteontlading krijgen en hierdoor defect raken. De garantie vervalt in geval van diepteontlading. Houd er rekening mee dat iedere accu na verloop van tijd slijt. Het slijtageproces van de accu is onvermijdelijk en afhankelijk van meerdere factoren zoals het gebruik, het aantal keren volledig ont- en opladen en de omgevingstemperatuur.
  • Pagina 30 Storingstabel: Storingssymbool/ code Omschrijving Gevolg/ actie Alle Te hoge Systeem ondersteund wel, ondersteuningsstanden temperatuur motorvermogen wordt knipperen controller gereduceerd. Thermometer (symbool) + Te hoge Systeem ondersteund niet, alle temperatuur controller laten afkoelen. ondersteuningsstanden controller knipperen. Accu met kruis (symbool) + Geen communicatie Systeem ondersteund wel.
  • Pagina 31 Gebruik de lader niet als deze zichtbaar beschadigd of gemodificeerd is. Repareer de • lader niet! Neem contact op met Van Raam. Je mag de lader nooit zelf openen! Houd tijdens het laden altijd toezicht op de lader en de accu. Wanneer de accu vol is, •...

  • Pagina 32: Silent Elektrosysteem Opties

    Silent Elektrosysteem opties Per fietsmodel zijn er verschillende opties voor het elektrosysteem. Reserve accu De fiets kan uitgerust worden met een tweede accu. De tweede accu kan ingezet worden als de eerste accu leeg is. De accu’s moeten van plek gewisseld worden. Druk de schakelaar onder de bagagedrager naar rechts, om de rechter accu in te schakelen.

  • Pagina 33: Van Raam E-Bike App

    De Van Raam e-bike app is gratis te downloaden via de Google Play Store of Apple App Store. Voor meer informatie over de Van Raam e-bike app kun je de Van Raam website raadplegen: www.vanraam.com...

  • Pagina 34: Accessoires

    Accessoires Afhankelijk van de bestelling kun je de hieronder omschreven accessoires gebruiken. Extra accessoires zijn verkrijgbaar via je dealer. Deelbaar frame Het voorframe kan losgekoppeld worden van het fietsgedeelte, wat handig kan zijn als je de fiets bijvoorbeeld wilt opbergen. Om het voorframe los te koppelen: 1.
  • Pagina 35 5. Verwijder de veiligheidspen. 6. Houd het achterste deel (fietsgedeelte) met één hand vast en haal met de andere hand de hendel [A] naar achteren waardoor de fiets ontkoppeld. Het rolstoelgedeelte zal op dat moment op de steun gaan staan. 7.
  • Pagina 36 Liersysteem Lampje Het is mogelijk om de rolstoel met behulp van een lier op de fiets te plaatsen. Om het liersysteem te gebruiken: 1. Schakel het elektrosysteem in. Controleer of het lampje op het bedieningspaneel brandt. Als dit niet het geval is, kun je het liersysteem inschakelen door kort op de aan/uit knop te drukken van het display van het elektrosysteem.
  • Pagina 37 5. Maak gebruik van het bedieningspaneel op de fiets of de afstandsbediening om de lier uit te rollen. Houd de knop ingedrukt en geleidt tegelijkertijd de lier zodat deze op de juiste manier afrolt. Let op! Rol de lier niet verder uit dan de rode streep op de band, anders zal de band zich verkeerd om weer oprollen.
  • Pagina 38 Let op! dat de oprijplaat vergrendelt! Anders kunnen er zeer gevaarlijke situaties ontstaan. Mocht de plaat niet vastklikken, dan met de voet [A] aandrukken zodat de plaat vastklikt. Zorg ervoor dat zodra de rolstoel op de oprijplaat wordt geplaatst, de plaat door het gewicht van de rolstoel vanzelf opklapt.
  • Pagina 39 Het bedieningspaneel op de fiets en de afstandsbediening staan met elkaar in verbinding. Wanneer het batterij lichtje op het bedieningspaneel continu brandt is het liersysteem geactiveerd en is de afstandsbediening (Remote Control, RC) geladen. Wanneer deze begint te knipperen is de batterij van de afstandsbediening bijna leeg en moet deze vervangen worden.

  • Pagina 40: Technische Specificaties

    Technische specificaties Lengte (cm) Breedte (cm) Hoogte (cm) Instaphoogte (cm) Binnenbeenlengte (cm) 80 - 95 Voorwiel 20“ Achterwiel 26“ Gewicht (kg) circa 64 Max. lading bagagedrager (kg) Max. gewicht bestuurder (kg) Max. gewicht passagier incl. rolstoel (kg) , 200 Remmen, voorzijde Schijfremmen Remmen, achterzijde Cantilever / Velgremmen...

  • Pagina 41: Onderhoud En Afstelwerk Door Eigenaar

    Onderhoud en afstelwerk door eigenaar Hieronder volgen instructies voor het onderhoud en afstelwerk dat je zelf op regelmatige basis kunt uitvoeren. Dit houdt de conditie van de fiets optimaal. Schoonmaak Het frame van de fiets kan met een vochtige doek worden afgenomen. Voor vuile plekken kun je een mild schoonmaakmiddel gebruiken.

  • Pagina 42: Reparatie En Onderhoud Door Dealer

    Als je toch zelf componenten wilt vervangen, ben je zelf aansprakelijk voor schade of letsel als gevolg van onjuist gemonteerde componenten. Gebruik alleen originele Van Raam reserveonderdelen, je kunt deze bij je dealer aanschaffen. Op verzoek zal de dealer de nodige informatie voor reparatie en onderhoud beschikbaar stellen.

  • Pagina 43: Afstelwerk Door Dealer

    Reparaties, onderhoud en modificaties mogen alleen uitgevoerd worden met originele Van Raam onderdelen. Afstelwerk door dealer De juiste spanning van de kettingen Op de fiets zijn meerdere kettingen aanwezig. Deze moet beweging kunnen hebben. Zonder krachtinspanning moet de ketting ongeveer een halve centimeter op en neer bewogen kunnen worden.

  • Pagina 44: Verwijdering

    Verwijdering Als je de fiets wilt verwijderen, neem je contact op met je dealer. Ook kun je contact opnemen met het lokale afvalverwerkingsbedrijf. Deze zal de fiets verwijderen volgens de regels van je woonplaats. Recyclen van de accu Wanneer de accu defect is of als je deze niet meer gebruikt, dient je deze te laten recyclen. Hiervoor kun je terecht bij een STIBAT verzamelpunt.

  • Pagina 45: Garantie

    Van Raam onderdelen zonder de toestemming van Van Raam. Tevens zal bij aanpassingen door derden de originele CE- verklaring op de fiets vervallen. Het ontbreken van een CE-verklaring kan leiden tot problemen bij het verzekeren van de fiets en bij eventuele schade of aansprakelijkheid.

  • Pagina 46: Framenummer

    Framenummer Het framenummer treft je aan op de sticker. Deze sticker is aangebracht op het frame, zie afbeelding. Voorbeeldsticker: Positie sticker: Achter op de zitbuis Versie 24.01 46/51...

  • Pagina 47: Onderhoudsadvies

    Onderhoudsadvies Een Van Raam fiets heeft het vaak nogal te verduren. Hij wordt intensief gebruikt en moet voor je door weer en wind. Door je fiets goed te onderhouden gaat hij nog langer mee. Het onderhoud kun je door 1 van de Van Raam dealers uit laten voeren. De maandelijkse en jaarlijkse controle kun je doorgaans zelf uitvoeren.
  • Pagina 48 onderhoudsbeurt 15-30 minuten o.a. Banden controleren en oppompen • Controle spaakspanning • Kettingspanning contoleren/Smeren • Bouten en moeren vastdraaien • Controle remkabels en remblokken • Versnellingen controleren • Draaiende delen controleren/Smeren • Verlichting Controleren • Fiets schoonmaken • 2e onderhoudsbeurt 30-90 minuten o.a.

  • Pagina 49: Serviceplan

    Serviceplan 1e onderhoudsbeurt Ja/Nee Datum: Dealer: Monteur: Opmerkingen: ………………………………………………………………………………………………………………………………………… …………..…………………………………………………………………………………………………………………………… ………………………..……………………………………………………………………………………………………………… ……………………………………..………………………………………………………………………………………………… 2e onderhoudsbeurt Ja/Nee Datum: Dealer: Monteur: Opmerkingen: ………………………………………………………………………………………………………………………………………… …………..…………………………………………………………………………………………………………………………… ………………………..……………………………………………………………………………………………………………… ……………………………………..………………………………………………………………………………………………… 3e onderhoudsbeurt Ja/Nee Datum: Dealer: Monteur: Opmerkingen: ………………………………………………………………………………………………………………………………………… …………..…………………………………………………………………………………………………………………………… ………………………..……………………………………………………………………………………………………………… …………………………………………………...…………………………………………………………………………………… Versie 24.01 49/51...
  • Pagina 50 Jaarlijkse controle Datum Dealer Monteur Opmerkingen Versie 24.01 50/51...

  • Pagina 51: Aflever-Service Formulier Fiets

    Van Raam de fietsen volgens de ISO 9001:2015 kwaliteitseisen. Van Raam is hiervoor gecertificeerd door DNV GL Business Assurance B.V. Van deze speciaal voor jou geproduceerde Van Raam fiets kun je optimaal genieten als de fiets op jouw specificaties wordt afgesteld en de aanwijzingen in de gebruiksaanwijzing opgevolgd worden.
