Elektronica- en aansluit-
ruimte
VEGABAR 87 • 4 ... 20 mA
1

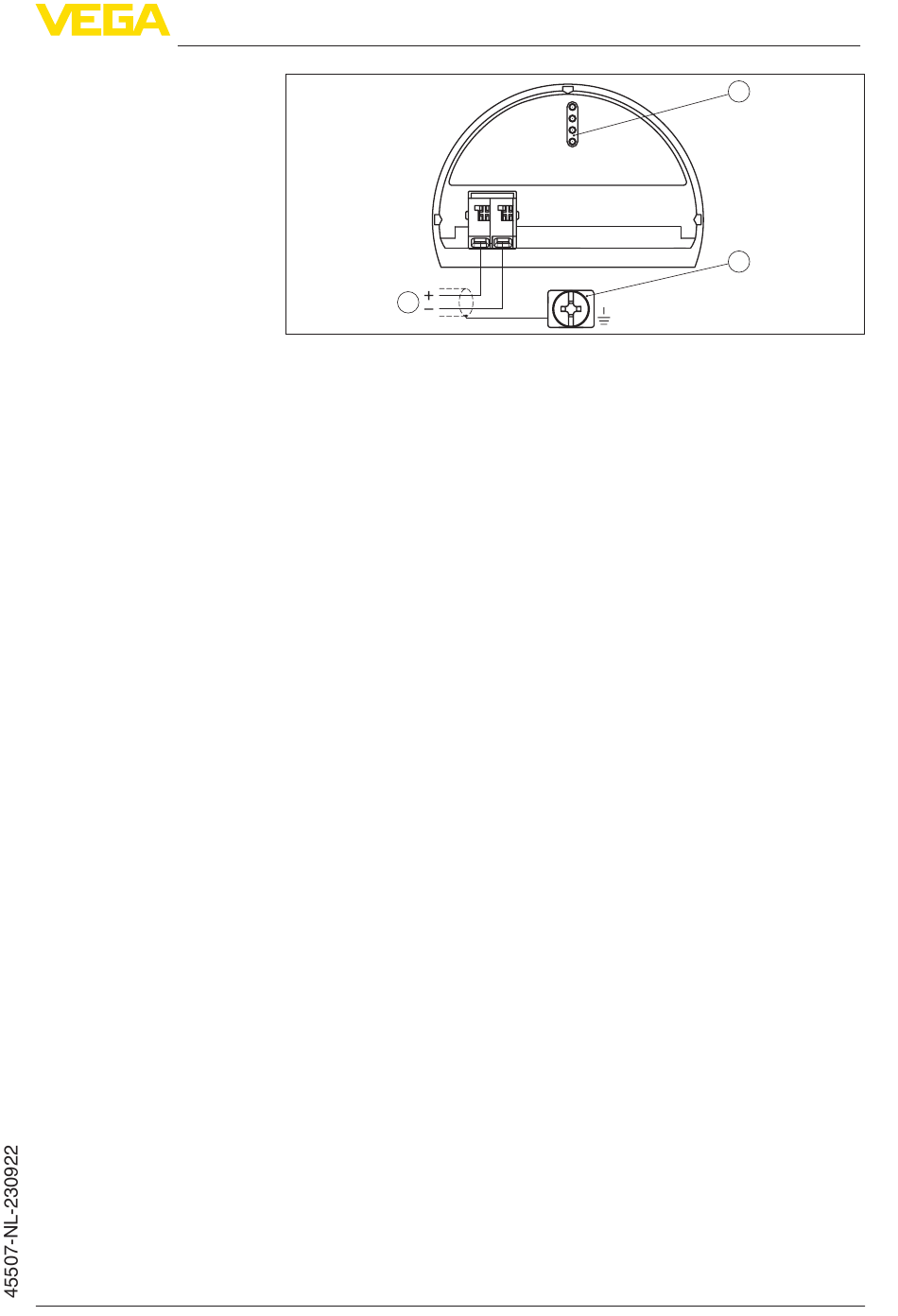

Fig. 16: Elektronica- en aansluitruimte - eenkamerbehuizing
1
Voedingsspanning, signaaluitgang
2
Voor display- en bedieningsmodule resp. interface-adapter
3
Aardklem voor aansluiting van de kabelafscherming
5.6
Inschakelfase
Na de aansluiting van het instrument op de voedingsspanning resp.
na terugkeer van de voedingsspanning voert het instrument een
zelftest uit.
•
Interne test van de elektronica.
•
Weergave van een statusmelding op display resp. PC
•
Uitgangssignaal springt naar de ingestelde storingsstroom
Daarna wordt de actuele meetwaarde via de signaalkabel uitgestuurd.
De waarde houdt rekening met al uitgevoerde instellingen, bijv. de
fabrieksinstelling.
5 Op de voedingsspanning aansluiten
4...20mA
+
1
2
( )
(-)
2
3
23
