6 Inbedrijfstelling
6.1 Plaatsen
De M-Drive
kan in horizontale en verticale richting (bijv. direct boven het draadvat) worden gemonteerd.
De aanbouwconsoles maken geen deel uit van de leveringsomvang en moeten op de locatie worden gemonteerd. De
desbetreffende montageboringen vindt u in:
Afb. 1 op pagina NL-4
LET OP
• Zorg ervoor dat de bedieningselementen en aansluitingen vrij toegankelijk zijn.
• Selecteer de locatie zodanig dat er een korte en rechte geleiding van de draad wordt bereikt.
• Scherm de onderdelen af van regen en direct zonlicht.
• Zorg ervoor dat er geen stof of andere vreemde materialen in de koelluchtstroom van de installatie kunnen
binnendringen.
• Gebruik het apparaat uitsluitend in een droge, schone en goed geventileerde ruimte.
6.2 Aansluitingen tot stand brengen
6.2.1 M-Drive & eBOX

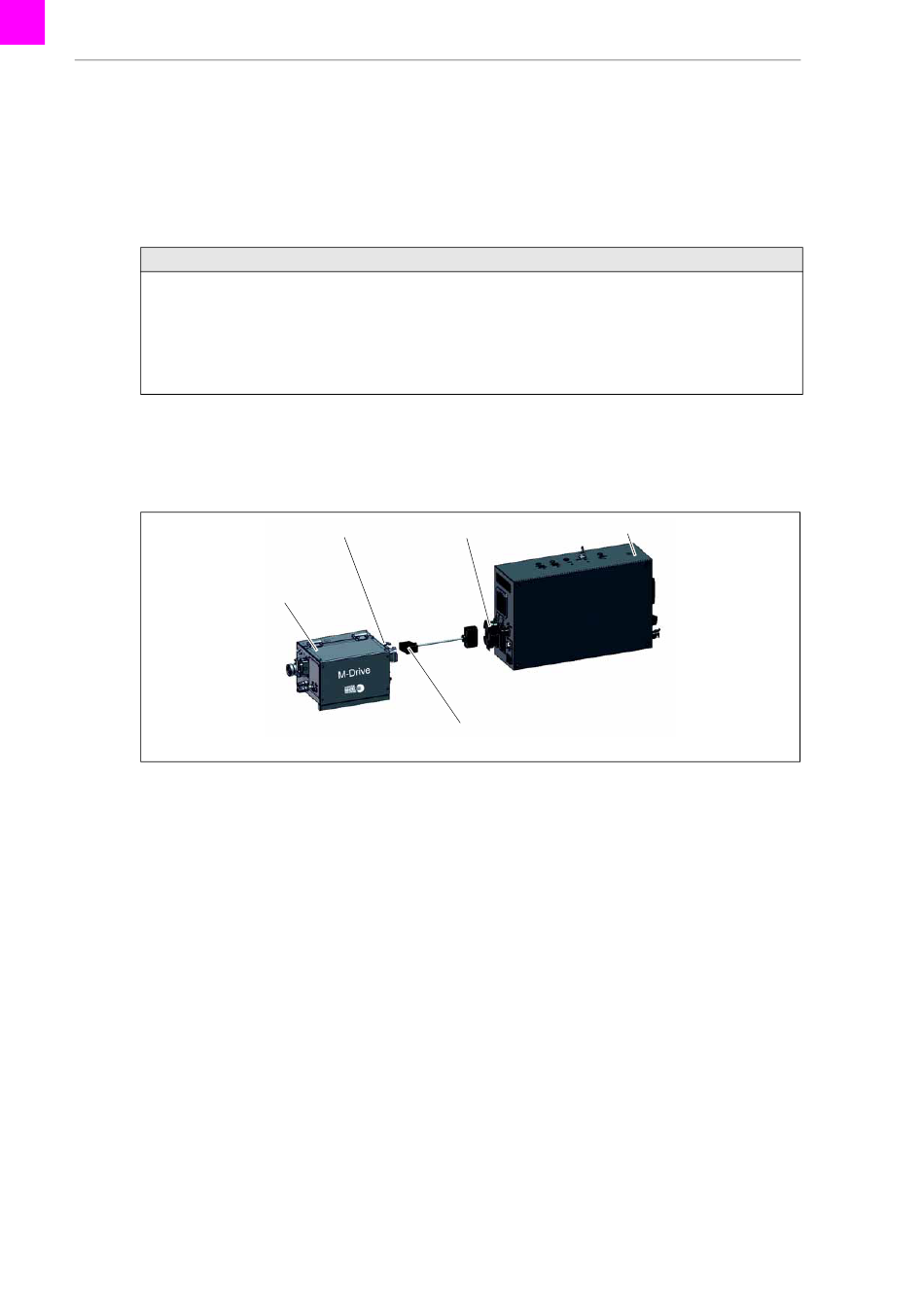

Aansluitingen volgens onderstaande afbeelding tot stand brengen:
1
Aansluiting stuurkabel X46
Afb. 3
M-Drive & eBOX
NL - 8
1
5
2
Aansluiting stuurkabel X11
3
2
4
3
eBOX
4
Stuurkabel
M-Drive
5
M-Drive
BAL.0542.0 • 2018-08-14
