Aanvullende eisen voor de VS
Gebruik kabel van het type MC met geribd aluminium pantser en symmetrische
aardgeleider of een afgeschermde vermogenskabel voor de motorkabels als geen
metallische kabelgoot wordt gebruikt. Voor de Noord-Amerikaanse markt is een
kabel van 600 V AC toegestaan tot 500 V AC. Voor omvormers met een nominaal
vermogen hoger dan 100 ampère moeten de vermogenskabels geschikt zijn voor
een bedrijfstemperatuur van 75
Kabelgoot
Koppel afzonderlijke delen van een kabelgoot: overbrug de naden dan met een
aardgeleider die met beide kanten van de naad is verbonden. Verbind de kabelgoten
ook met de omvormerbehuizing en het motorframe. Gebruik afzonderlijke
kabelgoten voor de voedingskabels, motorkabels, remweerstanden en
besturingskabels. Wanneer er een kabelgoot gebruikt wordt, is kabel van het type
MC met geribd aluminium pantser of afgeschermde kabel niet vereist. Een aparte
aardkabel is altijd vereist.
Opmerking: Laat niet de motorkabels van meer dan één omvormer door dezelfde
kabelgoot lopen.
Gepantserde kabel/afgeschermde voedingskabel
Een kabel met zes geleiders (3 fasen en 3 aarde) van het type MC met geribd
aluminium pantser en symmetrische aardgeleiders is verkrijgbaar bij de volgende
leveranciers (handelsnamen tussen haakjes):
• Anixter Wire & Cable (Philsheath)
• BICC General Corp (Philsheath)
• Rockbestos Co. (Gardex)
• Oaknite (CLX).
Afgeschermde vermogenskabels zijn verkrijgbaar bij Belden, LAPPKABEL
(ÖLFLEX) en Pirelli.
Kiezen van de besturingskabels
Afscherming
Alle besturingskabels dienen afgeschermd te zijn.

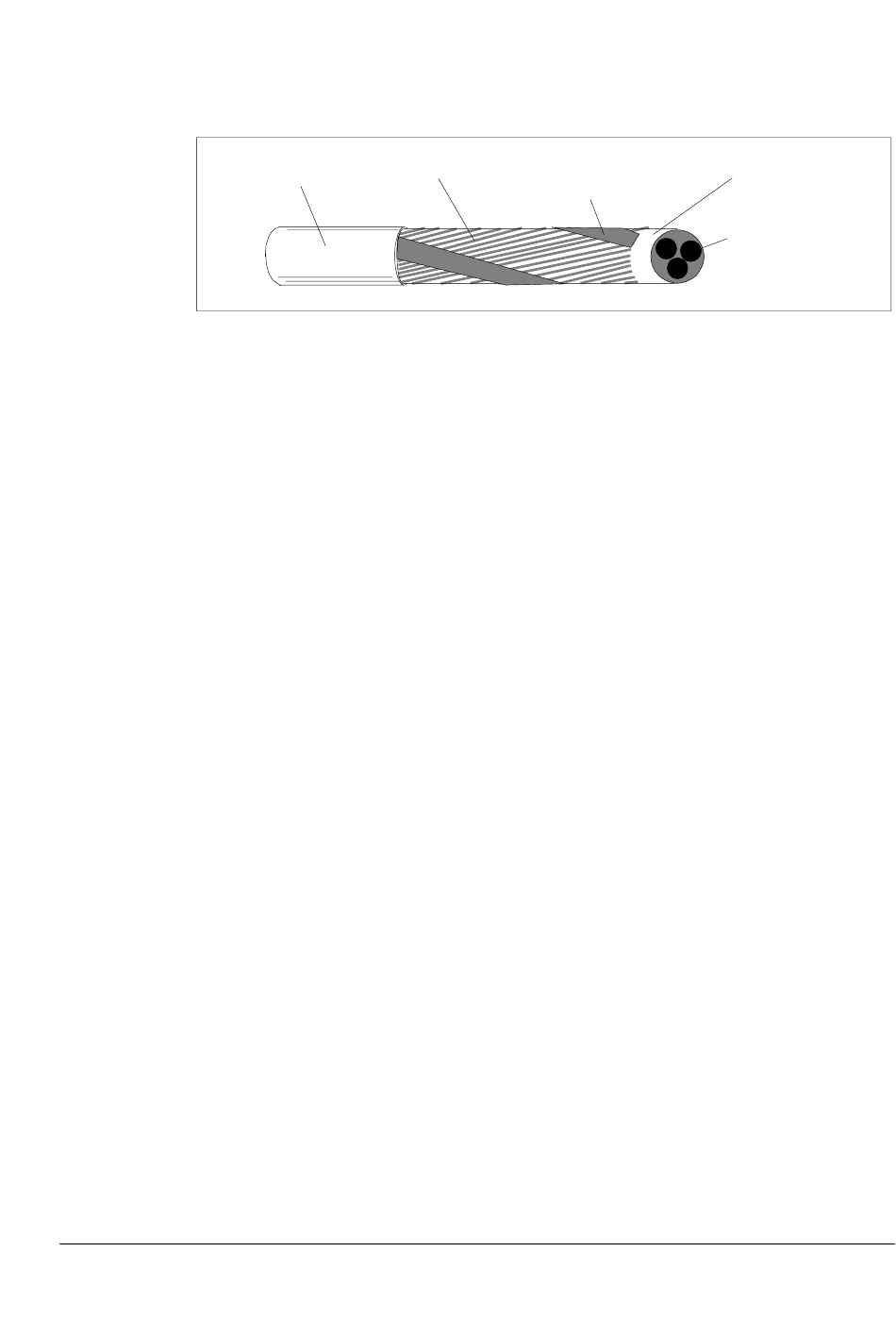

Afscherming van
koperdraad
Isolatiemantel
Spiraal van
kopertape of
koperdraad
°
°
C (167
F).
Planning van de elektrische installatie
59
Binnenste isolatie
Kabelkern
