1
2
G003582

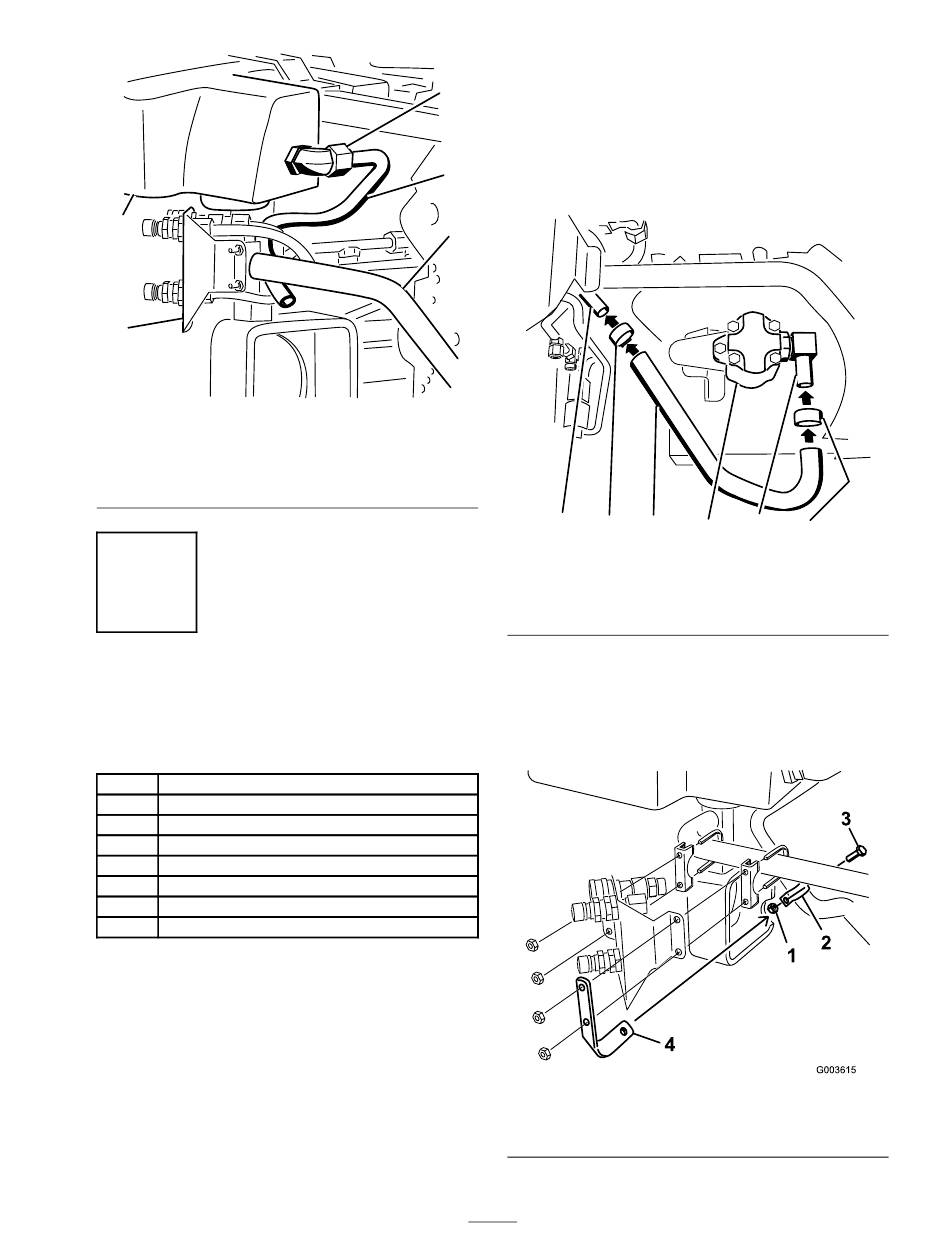

Figuur 25
1. Hydraulische tank
2. Beugel van verbindingsstuk 5. Frame van machine
3. Grote 90º elleboog
gemonteerd in tank
10
Hydraulische slangen
monteren
Benodigde onderdelen voor deze
stap:
1
Grote hydraulische slang
1
Hydraulische slang met ttingen
2
Klem van grote slang
2
Klem van kleine slang
1
Kleine hydraulische slang
1
R-klem
1
Bout, (5/16 x 7/8 inch)
1
Flensmoer, (5/16 inch)
Procedure
Opmerking: Zorg ervoor dat er niets langs de
slangen schuurt.
1. Schuif de twee klemmen van de grote slang op
de grote hydraulische slang.
2. Monteer de grote hydraulische slang op
de grote 90º elleboog op de zijkant van de
hydraulische pomp (Figuur 26 en Figuur 30).
3
4
5
4. Hydraulische leiding nr. 3
3. Zet de klem vast rond de slang en de elleboog
(Figuur 26).
4. Monteer de grote hydraulische slang op
hydraulische leiding nr. 3 (Figuur 26).
5. Zet de klem rond de slang en de hydraulische
leiding nr. 3 vast (Figuur 26).
1
2
3
Figuur 26
1. Hydraulische leiding nr. 3
2. Slangklem
3. Grote hydraulische slang
Monteer een R-klem op de grote hydraulische
slang zoals getoond in Figuur 27. Monteer de
R-klem op de bevestigingsbeugel met een bout
(5/16 x 7/8 inch) en moer (5/16 inch) (Figuur
27).
Figuur 27
1. Moer (3/8 inch)
2. R-klem
11
G003614
4
5
6
4. Hydraulische pomp
5. 90º elleboog
6. Slangklem
3. Bout (3/8 x 3/4 inch)
4. Bevestigingsbeugel
