TECHNISCHE GEGEVENS
•
Spanning
•
Frequentie
•
Schakelvermogen
•
Verwarmingsduur
•
Temperatuur
•
Voelersysteem
•
Regelmogelijkheden
•
Licht
•
Omgevingstemperatuur

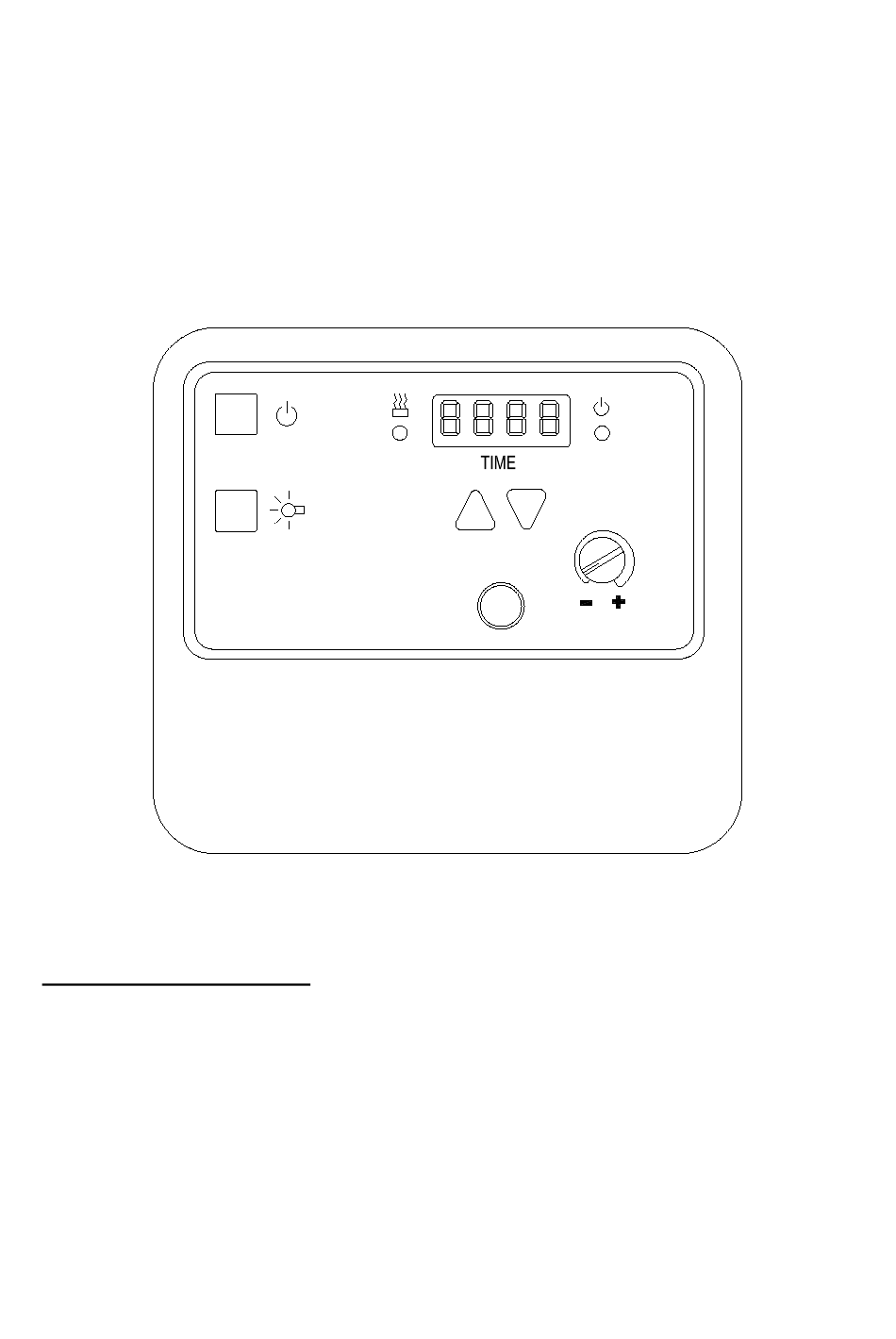

HANDLEIDING
SAUNABESTURING A2
: 400 Volt, 3N ~
: 50 Hz
: 9 kW over 3 fasen van max. 3kW per fase
: 6 of 12 uur
: 40 – 125 °C afhankelijk van de positie van de voeler
: 1 voeler systeem voor de temperatuur regeling
: 2 punten regeling
: 230V, AC1 = 1A
: -10 °C - +40 °C
Advertenties
Gerelateerde Handleidingen voor Sentiotec A2
Samenvatting van Inhoud voor Sentiotec A2
- Pagina 1 HANDLEIDING SAUNABESTURING A2 TECHNISCHE GEGEVENS • Spanning : 400 Volt, 3N ~ • Frequentie : 50 Hz • Schakelvermogen : 9 kW over 3 fasen van max. 3kW per fase • Verwarmingsduur : 6 of 12 uur • Temperatuur : 40 – 125 °C afhankelijk van de positie van de voeler •...
-
Pagina 2: Voorbereiding Van De Montage
Voordat u de sauna aanzet dient u er voor te zorgen dat er geen vlambare objecten op de oven zijn geplaatst. Het A2 besturingspaneel kan het klimaat in de saunacabine regelen tussen een temperatuur van 50°C en 125°C U mag op het A2 besturingspaneel niet meer dan 3 verwarmingselementen aansluiten,... - Pagina 3 Aansluiten van de kabels 1. Voer de kabel van de temperatuurvoeler het besturingspaneel (1) binnen door de daarvoor bedoelde opening (6). En verbind deze op het aansluitblokje (3) volgens het aansluitschema (afb. 6) 2. Voer de 5 aderige kabel voor de oven het besturingspaneel (1) binnen door de daarvoor bedoelde opening (8).
-
Pagina 4: Foutmeldingen En Mogelijke Oplossingen
Vervangen van de verlichtingszekering LET OP!!! Haal de spanning van het besturingspaneel voordat u de cover verwijdert. 1. Verwijder de temperatuur draaiknop (3), deze kunt u er gewoon af trekken 2. Druk met een platte schroevendraaier het lipje van het besturingspaneel in (afb. 1 (5)) en verwijder de cover. - Pagina 5 Instellen van de besturing De sauna gebruiken zonder starttijd. 1. Druk op de aan/uit toets (2) op het display verschijnt 00:00, het signaal lampje (3) voor oven gaat branden. 2. Druk op de “start/stop” toets (8) en de sauna wordt verwarmd, het signaallampje brand (3).
- Pagina 7 Li N r r w w br br (R)L1 (S)L2 (T)L3...
