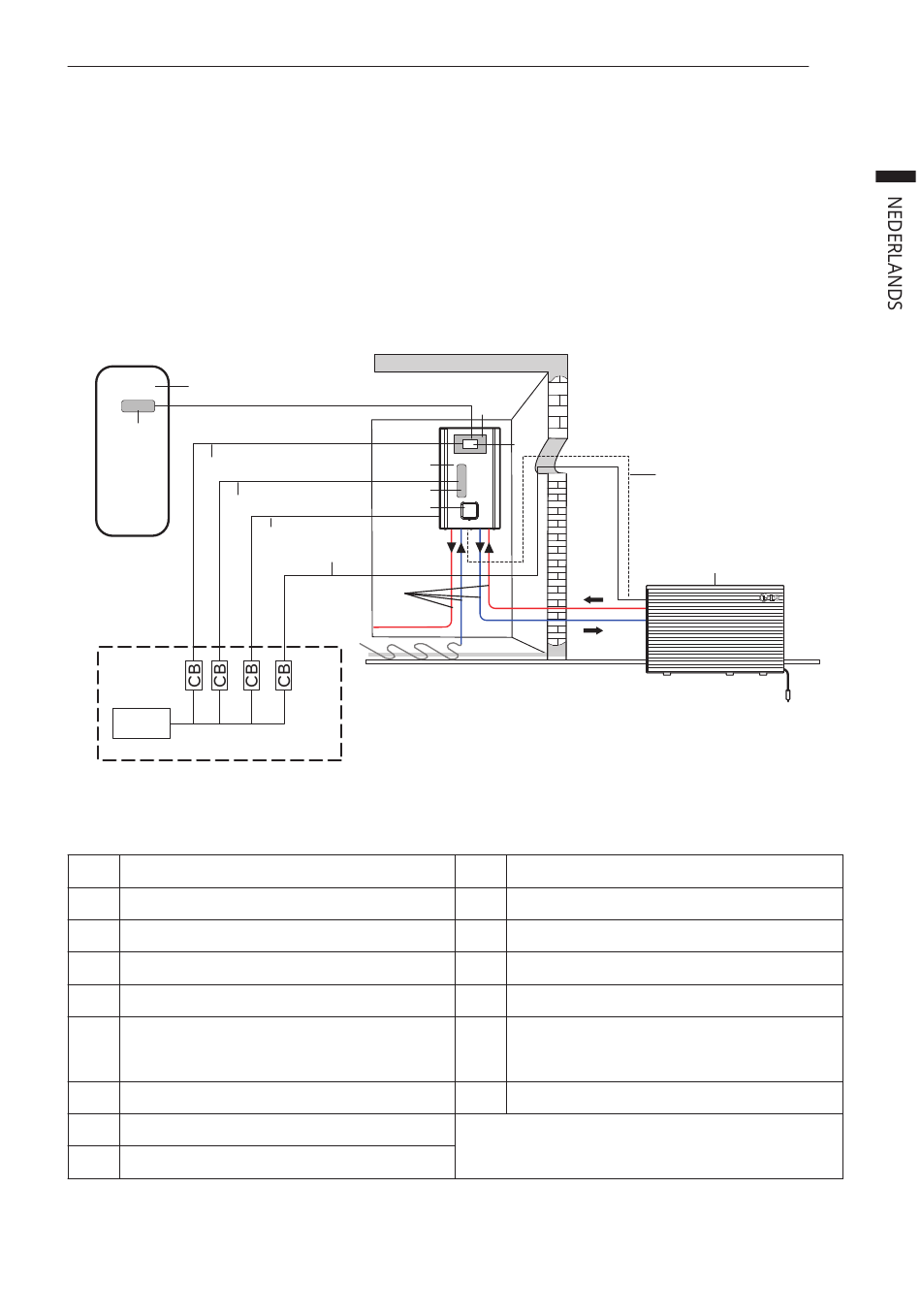

Voer de elektrische bedradingen uit volgens het bedradingsschema.
- De volledige elektrische bedrading moet aan de plaatselijke voorschriften voldoen.
- Kies een stroombron die in staat is de stroom te leveren die nodig is voor de unit.
- nstalleer tussen de voedingsbron en de unit een goedgekeurde lekstroomverbreker.
Installeer bovendien een stroomverbreker die indien nodig de verbinding met alle
voedingsleidingen verbreekt.
- Model van stroomverbreker die alleen door vakkundig personeel mag worden geïnstalleerd
*Leidingen en kabels moeten voor installatie van het product afzonderlijke worden
aangeschaft.
10
14
11
8
ELCB
Schakelkast
Beschrijving
Nr.
1
Hydro-unit
2
Buitenunit
3
Communicatie kabel
4
Leidingen voor verwarmingswater
5
Afstandsbediening
6
Stroomvoorziening buitenunit
7
Stroomvoorziening binnenunit
8
Voeding back-upverwarming*
ELCB : Aardlekschakelaar
CB
: Installatieautomaat
1
9
5
7
6
4
Naam
ELEKTRISCHE BEDRADING
12
13
Water
uit
Water In
Nr.
9
Reserveverwarming*
10
Warmwaterboiler*
11
Voeding warmwaterboostverwarming*
12
Set warmwaterboiler (PHLTA/PHLTC)*
Installatieautomaat voor
13
warmwaterboostverwarming*
14
Hoogwaterboostverwarming*
*Optioneel
3
2
Naam
51
