5 BESTURING DOOR BRANDERAUTOMAAT
5.1
Algemeen
Nadat de voedingsspanning is ingeschakeld, of na een
reset, wordt de driewegklep gedurende 15 seconden
bekrachtigd richting cv (de pomp staat dan stil).
Vervolgens gaat de pomp gedurende een minuut draaien.
Tenslotte wordt de driewegklep richting boiler gescha-
keld. Indien er binnen 24 uur geen warmtevraag optreedt
wordt deze procedure herhaald.
Dit gebeurt om te voorkomen dat de pomp en/of de
driewegklep vast gaat zitten.

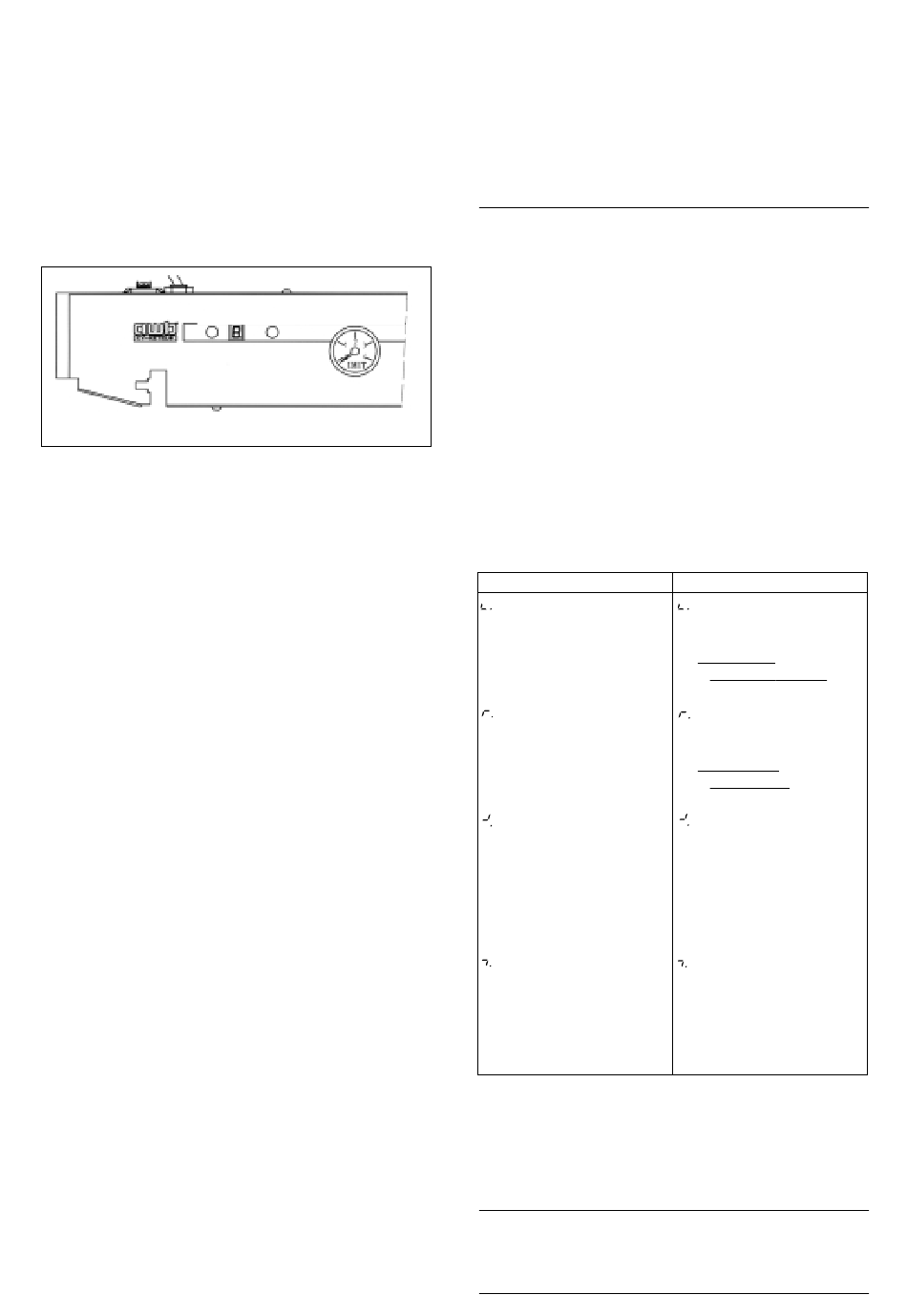

Figuur 3 Bedieningspaneel
5.2 Bediening+weergave op display
(gebruikers-mode 'd')
Het bedieningspaneel bevat 2 functietoetsen en 1 display
(zie figuur 3). Door kortstondig de "mode"-toets in te druk-
ken kunnen de verschillende "modes" op het display
zichtbaar gemaakt worden. Indien er geen toets meer
wordt ingedrukt volgt na 1 minuut (in de standby-mode na
5 minuten) automatische terugkeer naar de temperatuurs-
mode.
Als eerste is de temperatuursmode zichtbaar
(zie onderstaande tabel).
Door 1 maal kortstondig op de "mode"-toets te drukken
wordt de parameter-mode zichtbaar.
Door meerdere malen kortstondig op de "mode"-toets te
drukken wordt de hele parameterlijst doorlopen
(zie parameter-mode).
Nadat de laatste parameter zichtbaar is geweest en men
nogmaals kortstondig op de "mode"-toets heeft gedrukt,
wordt de standby-mode zichtbaar (zie blz. 5).
Door nogmaals kortstondig op de "mode"-toets te druk-
ken verschijnt de letter "
service-mode "laag" (zie blz. 5 service-bedrijf).
Bij een volgende kortstondige indrukking van de "mode"-
toets verschijnt de letter "
service-mode "hoog" (zie blz. 5 service-bedrijf).
5.3 Temperatuursmode
(gebruikers-mode 'd')
Herkenning: Toestel in bedrijf: cijfer + brandende punt
Toestel uit:
Functie:
Weergave temperatuur
0
min.... 5˚C
1
6˚C..15˚C
2
16˚C..25˚C
3
26˚C..35˚C
4
36˚C..45˚C
5
46˚C..55˚C
6
56˚C..65˚C
7
66˚C..75˚C
8
76˚C..85˚C
9
86˚C....max
4
reset
mode
L
" op het display. Dit is de
H
" op het display. Dit is de
cijfer
5.4 Parameter-mode
(gebruikers-mode 'd')
Herkenning: Teken of letter + brandende punt
Actief programma:
met hoge frequentie knipperende punt
Functie:
Programmaselectie (programma of para-
meter is te activeren door de "mode-toets"
langer dan 1 seconde in te drukken)
[teken knippert twee maal ter bevestiging]
t.
Sanitair-mode 1
Detectietemperatuur
Hysterese (+)
Modulatietemperatuur
E.
Sanitair-mode 2
Detectietemperatuur
Hysterese (+)
Modulatietemperatuur
b.
Sanitair-mode 3
(externe boilers)
Detectietemperatuur
op ingestelde
thermostaat
Hysterese (+)
Modulatietemperatuur
o.
Sanitair-mode 4
Boilerbedrijf uitgeschakeld
Zonder buitenvoeler
Cv-mode 1
aanvoertemperatuur 55˚C
cv adaptief
aan/uit door
kamerthermostaat
geen booster-functie
Cv-mode 2
aanvoertemperatuur 70˚C
cv adaptief
aan/uit door
kamerthermostaat
geen booster-functie
Cv-mode 3
aanvoertemperatuur 85˚C
aan/uit door
kamerthermostaat
geen booster-functie
aan/uit door
kamerthermostaat
geen booster-functie
Cv-mode 4
aanvoertemperatuur 85˚C
cv niet adaptief
aan/uit door
kamerthermostaat
geen booster-functie
pomp continu
d.
Gebruikers-mode
De hier boven beschreven geselecteerde parameters
d
("
") (programma's) worden actief. Indien deze
"mode" niet geactiveerd is (de punt achter de "d"
knippert niet) dan functioneert de automaat volgens
de parameters zoals die zijn weergegeven in de para-
meterlijst (zie Installateurs-mode).
h.
Holiday-mode
Cv- en boilerbedrijf zijn uitgeschakeld. ("
veiliging actief) Om cv- en boilerbedrijf weer in te
d
schakelen moet "
" of "
65 ˚C op tap-NTC
5 ˚C
65 ˚C op retour
55 ˚C op tap-NTC
5 ˚C
55 ˚C op retour
60 ˚C op tap-NTC of
5 ˚C
85 ˚C op aanvoer
Met buitenvoeler
Cv-mode 1
instellen parameterlijst
cv niet adaptief
aan/uit door
kamerthermostaat
booster-functie actief
Cv-mode 2
instellen parameterlijst
cv niet adaptief
aan/uit door
buitenvoeler
geen booster-functie
Cv-mode 3
aanvoertemperatuur 85˚C
aan/uit door
kamerthermostaat
geen booster-functie
aan/uit door
kamerthermostaat
geen booster-functie
Cv-mode 4
aanvoertemperatuur 85˚C
cv niet adaptief
aan/uit door
kamerthermostaat
geen booster-functie
pomp continu
h
") (vorstbe-
C
" geactiveerd worden.
