Denver CAU-436 Handleiding pagina 5

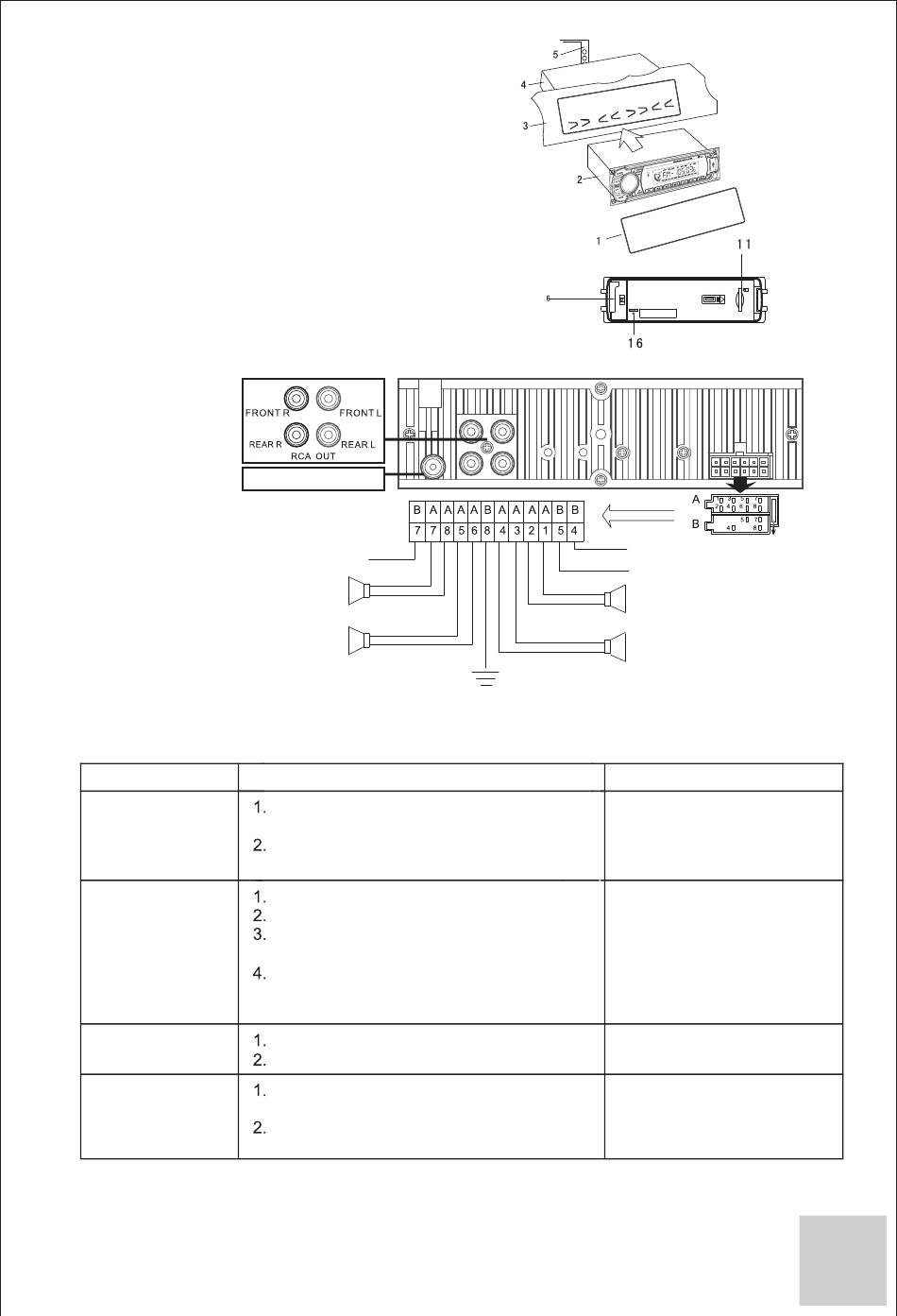

4. Installatiediagram
1.
Kunststof frame
2.
Radio
3.
Paneel
4.
Vaste box
5.
Zwarte vaste film
5. Elektrisch schema
luidspreker linksachter
luidspreker linksvoor
+12V DC NEGATIEVE AARDE
6. Probleemoplossing
Storing
LCD geeft niets
weer.
Geen geluid.
Laag geluid
(niet helder).
Mono track.
Opmerking: Technische gegevens kunnen zonder voorafgaande kennisgeving worden gewijzigd.
( ROOD)
( WIT)
( ROOD)
( WIT)
Antenneklem
rood
contactschakelaar
grijs
grijs / zwart
blauw
blauw / zwart
naar minpool
Oorzaken
De gele draad is niet aangesloten op de
accu +.
De zekering of rode draad heeft een open
circuit.
Geen voeding.
Luidsprekerdraad heeft een open circuit.
SD/MMC-kaart of U-disk bevat geen
tracks met corresponderend formaat.
Vergulde contact van de SD/MMC-kaart
of U-disk is vuil, dit veroorzaakt slechts
contact.
Interne voedingsweerstand is hoog.
Antenne maakt slechts contact.
Eén luidsprekerkanaal heeft een open
circuit.
Geïntegreerd versterkercircuit is
beschadigd.
geel
oranje
bruin
bruin / zwart
groen
groen / zwart
zwart
10 A ZEKERING
naar pluspool
naar antenne
luidspreker rechtsachter
luidspreker rechtsvoor
Oplossingen
Zorg ervoor dat de gele draad
is aangesloten op accu +
Vervang de zekering
Sluit de voedingsdraad aan.
Sluit de luidsprekerdraad aan.
Controleer de inhoud van de
SD/MMC-kaart of U-disk.
Reinig met pure alcohol.
Vervang de voeding.Zet de
antennestekker stevig vast.
Sluit de luidsprekerdraad aan.
Vervang het geïntegreerde
circuit van de versterker.
5
NED-
