de horizontale voet (22).
Duw de voet naar binnen tot de voorkant
van de voet tegen de uitsparing voor de
voetlocatie ligt.
Monteer de voetbouten (21) (bijgeleverd in
de voet-kit) door de voeten in de
tandwielkast (1) en draai ze aan met het in
tabel 1 aangegeven koppel.
Herhaal het proces voor de 2e voet.
Plaats de zwarte afdekplaatjes terug in de
uitsparingen voor de bovenste voet.
Verwijder de spie (29) uit het uiteinde van
de aandrijfas.
Verwijder de 2 bouten (18) van het
tandwielkastdeksel (11) en schuif het
deksel van het asuiteinde af, zorg ervoor
dat u de binnenkant van de lipafdichting
aan de randen van de spiebaan in de as
niet
beschadigt.
tandwielkastdeksel 180° en monteer het
weer door de 2 bouten vast te draaien.
Draai
vast
met
gespecificeerde aanhaalmoment.

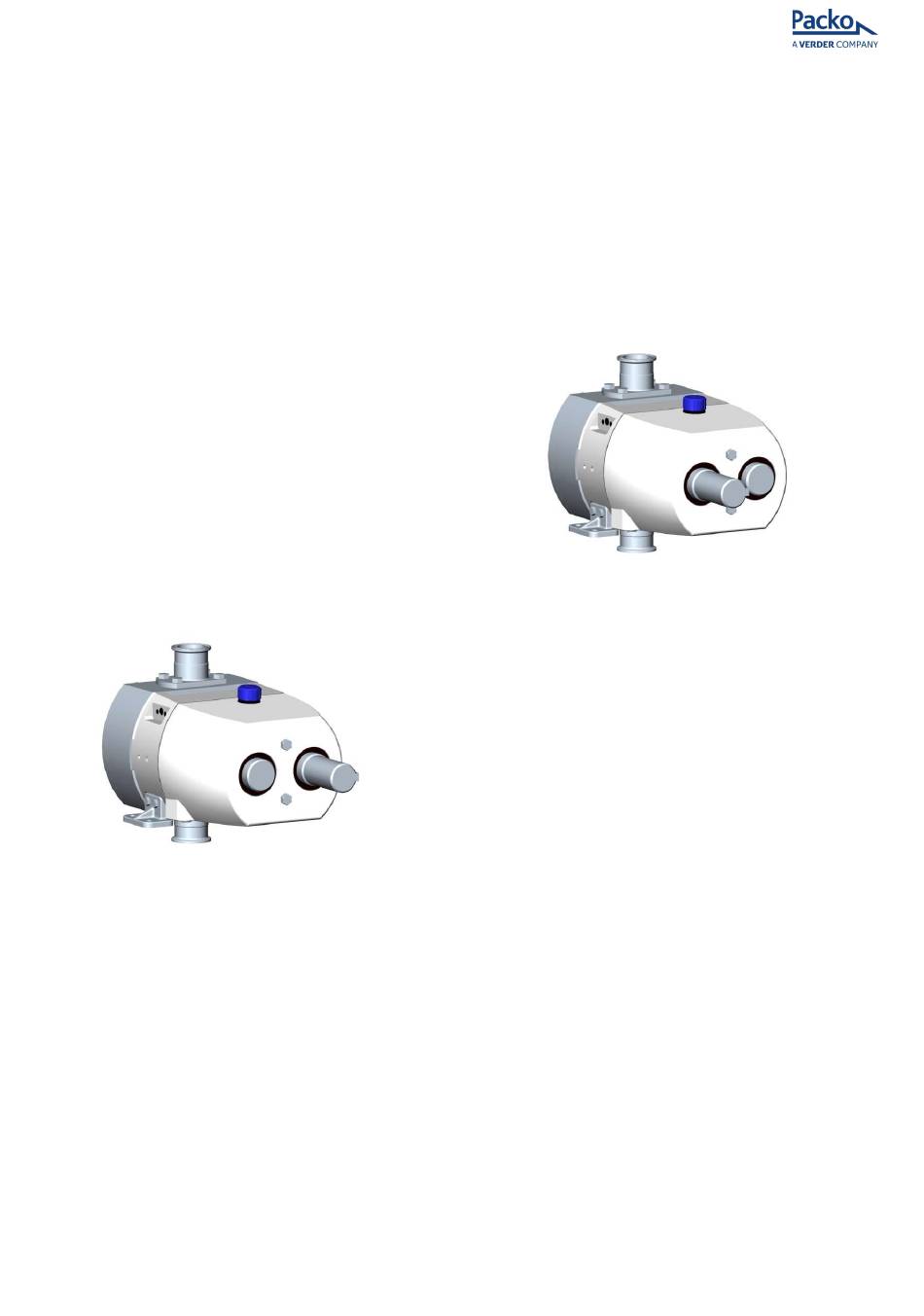

Verticale aansluitingen met as links
(Vanaf voor gezien)
Figuur 4 - Verticale aansluitingen met as links
Verwijder de zwarte afdekplaatjes van de
uitsparing voor de voetsteunen en plaats ze
op een veilige plaats (33 & 34)
Duw de paspen (32) van de voet
(meegeleverd in de voet-kit) in het
ongetapte gat in de uitsparing voor de
voetlocatie rechtsonder.
Schuif de paspen in de uitsparing voor de
voet rechtsonder in het gat voor de paspen
in de verticale voet (22).
Duw de voet naar binnen tot de voorkant
van de voet tegen de uitsparing voor de
voetlocatie ligt.
Monteer de voetbouten (21) (bijgeleverd in
de voet-kit) door de voeten in de
Draai
het
het
in
tabel
1
tandwielkast (1) en draai ze aan met het in
tabel 1 aangegeven koppel.
Herhaal de procedure voor de tweede voet
en gebruik daarbij de uitsparing voor de
plaats van de rechterbovenvoet.
Breng de zwarte afdekplaatjes weer aan in
de uitsparingen voor de linkervoet.
Verwijder de ontluchtingsschroef (12) en
het kijkglas (13) en verwissel hun posities.
Draai de ontluchtingsschroef en het kijkglas
vast met het in tabel 1 vermelde koppel.
Verticale aansluitingen met as rechts
(Vanaf voor gezien)
Figuur 5 - Verticale aansluitingen met as rechts
Verwijder de zwarte afdekplaatjes van de
uitsparing voor de voetsteunen en plaats ze
op een veilige plaats (33 & 34)
Duw de paspen (32) van de voet
(meegeleverd in de voet-kit) in het
ongetapte gat in de uitsparing voor de
voetlocatie linksonder.
Schuif de paspen in de uitsparing voor de
voet linksonder in het gat voor de paspen
in de verticale voet (22).
Duw de voet naar binnen tot de voorkant
van de voet tegen de uitsparing voor de
voetlocatie ligt.
Monteer de voetbouten (21) (bijgeleverd in
de voet-kit) door de voeten in de
tandwielkast (1) en draai ze aan met het in
tabel 1 aangegeven koppel.
Herhaal de procedure voor de tweede voet
en gebruik daarbij de uitsparing voor de
plaats van de linkerbovenvoet.
Breng de zwarte afdekplaatjes weer aan in
de uitsparingen voor de linkervoet.
Verwijder de spie (29) uit het uiteinde van
de aandrijfas.
Verwijder de 2 bouten (18) van het
tandwielkastdeksel (11) en schuif het
deksel van het aseinde af, waarbij u erop
let dat u de binnenkant van de lipafdichting
niet beschadigt aan de randen van de
10
