Gebruikershandleiding Compacte Autoranging Hobby Multimeter UT33A
1. Schakel het te meten circuit uit en ontlaadt alle hoogspanningcondensatoren.
2. Steek de rode meetsnoer in de 10A of VΩmA meetbus en de zwarte meetsnoer in de COM meetbus.
3. Zet de draaischakelaar in de juiste positie in het A
selectie knop in te drukken wordt geschakeld tussen DC en AC meting. Kies AC.
4. Onderbreek het te testen stroomcircuit en sluit de rode meetsnoer aan de positieve kant en de zwarte meetsnoer
aan de negatieve kant aan.
5. Schakel het te meten circuit in.
De gemeten waarde wordt getoond op het display.
Notitie
Als de te meten waarde onbekend is, gebruik dan het hoogste bereik (10A)en schakel om naar een lager bereik (en andere
meetbus) tot een bevredigende uitlezing wordt verkregen. Ontkoppel de meetsnoeren gedurende het omschakelen van het
bereik.
Ontkoppel de meetsnoeren direct van het te meten object na het voltooien van de meting.
E.
Weerstandsmeting (zie figuur 5)
Waarschuwing
Om schade te voorkomen aan de meter of het te testen onderdeel, schakel de voeding van het onderdeel uit en ontlaad alle
hoogspanning condensatoren voordat de weerstand meting gestart wordt.
De bereiken voor Ohm zijn : 400Ω, 4kΩ, 40kΩ, 400kΩ, 4MΩ en 40MΩ
Volg voor het meten van weerstand de volgende aanwijzingen:
1. Steek de rode meetsnoer in de VΩmA meetbus en de zwarte meetsnoer in de COM meetbus.
2. Zet de draaischakelaar in de juiste positie in het Ω bereik.
3. Verbind de meetsnoeren met het te meten object.
De gemeten waarde wordt getoond op het display.
Notitie
•
De meetsnoeren kunnen circa 0,1Ω tot 0,3Ω toevoegen aan de meetwaarde in de lage Ohm bereiken. Voor het
verkrijgen van een nauwkeurigere meetwaarde, sluit voorafgaand aan een meting de meetsnoeren kort. In het
display wordt de weerstand van de meetsnoeren getoond (waarde X). Vervolg de meting door de weerstand van
het te testen onderdeel te meten (waarde Y). Gebruik daarna de vergelijking R(onderdeel) = (Waarde Y) – (Waarde
X) voor het verkrijgen van een nauwkeurigere meetwaarde.
•
Voor hoge weerstand waarden (> 1 MΩ), is het normaal dat het verkrijgen van een stabiele uitlezing enkele
seconden duurt; gebruik korte meetsnoeren voor een stabiele en nauwkeurige uitlezing.
•
Het weerstand meetbereik heeft een automatische bereikkeuze. Wanneer de weerstand hoger is dan het maximale
bereik of wanneer er geen onderdeel is aangesloten zal in het display "OL" getoond worden.
•
Wanneer de weerstand meting is voltooid, verbreek dan de verbinding tussen de meetsnoeren en het te testen
onderdeel.
© Havé-Digitap BV

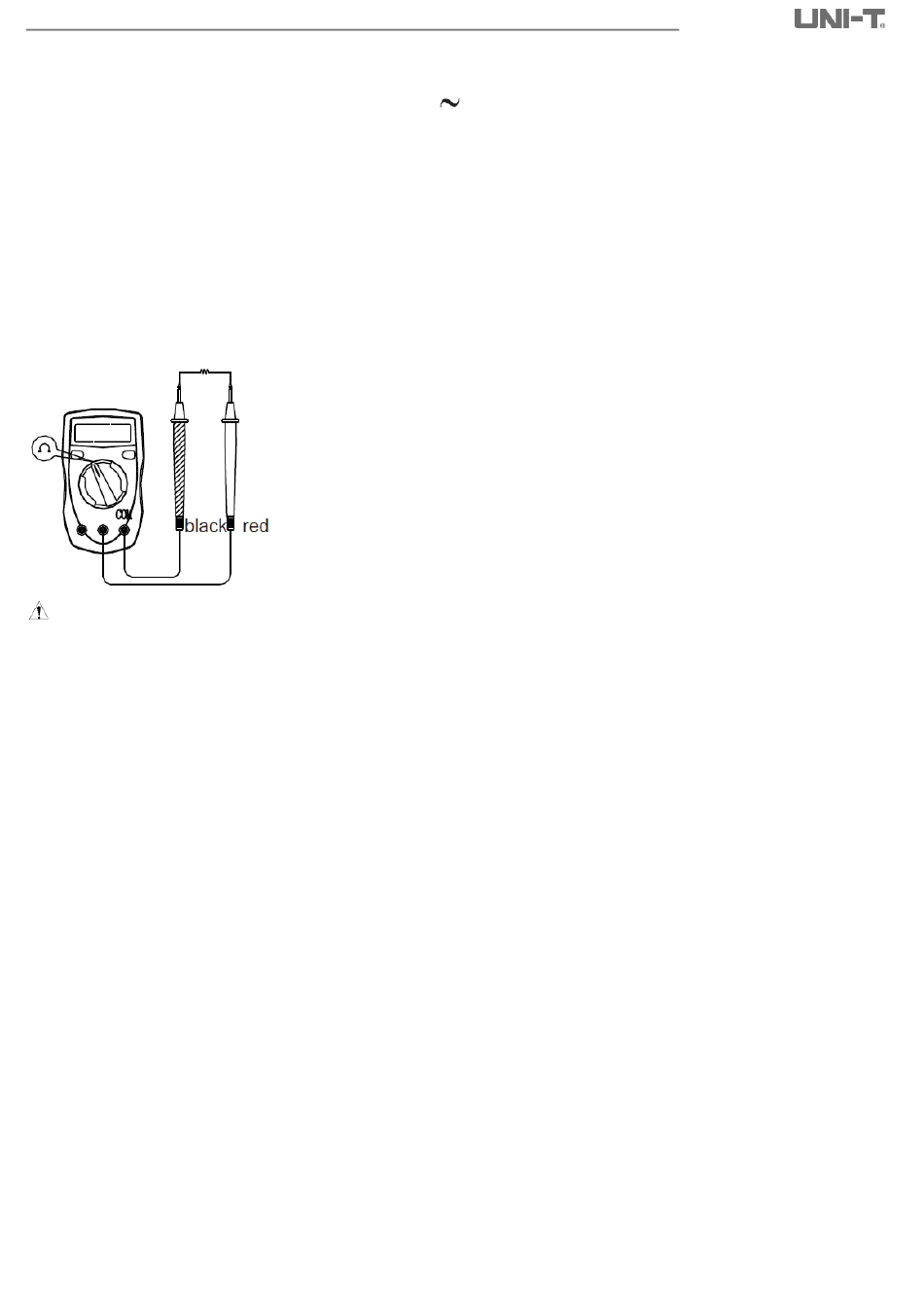

Figuur 5
bereik. Standaard staat de meter op DC, door de gele
