СОСТАВ УПАКОВКИ
Аудио/видео модуль
2 дюбеля с винтами и
шайбами
Шестигранник
43,5 mm
163,5 mm
RU
2

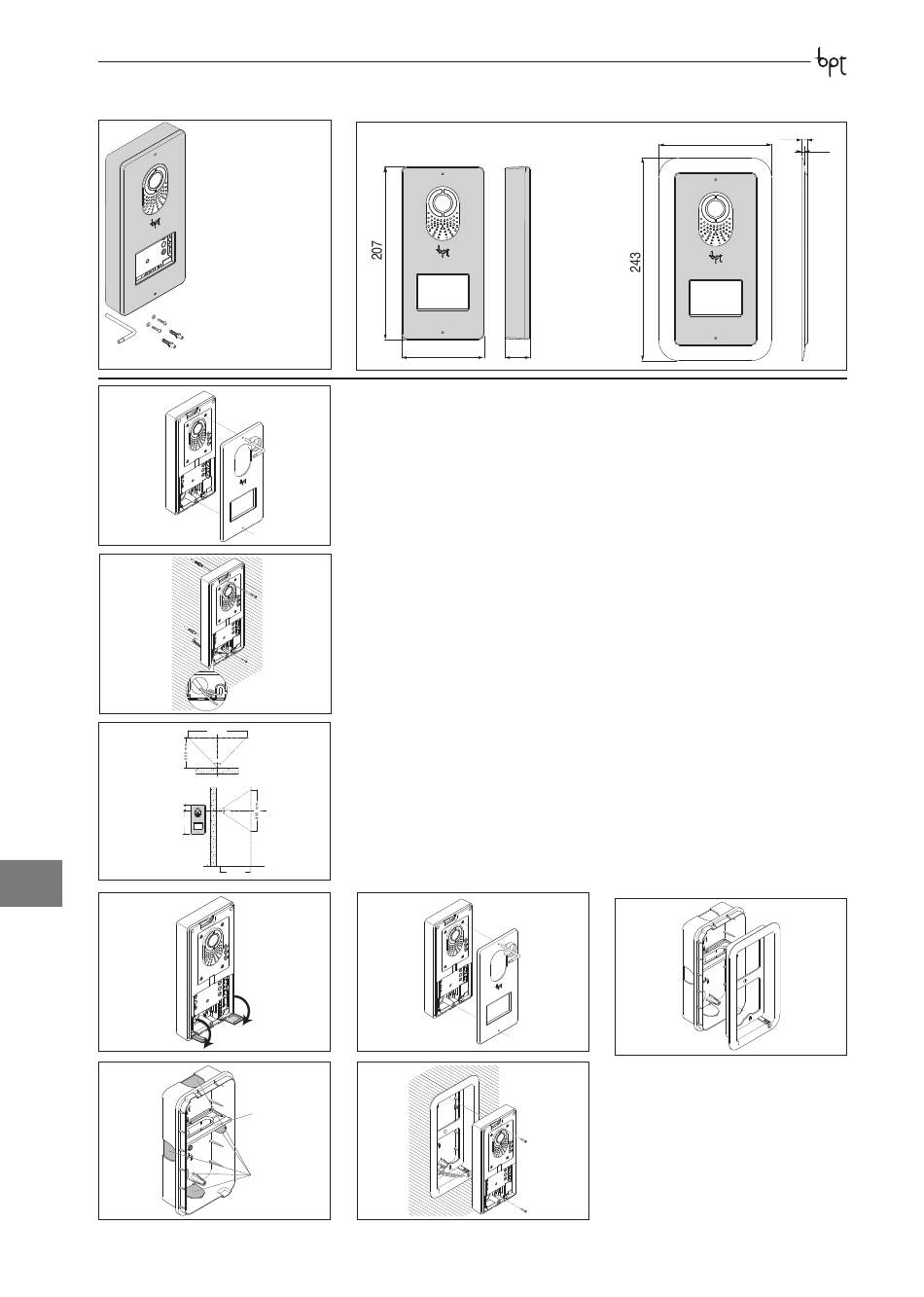

РАЗМЕРЫ
НАВЕСНОЙ МОНТАЖ
С помощью шестигранника Ø 2мм (идет в комплекте) вывинтите фиксирующие винты и снимите
накладку (рис. 1). Пропустите кабелепровод с проводами системы, как показано на рис. 2. Закре-
пите вызывную панель (рис. 2) на требуемой высоте с учетом положения объектива видеокамеры
(рис. 3).
Снимите прорезиненные заглушки клеммной коробки и подсоедините кабели (рис. 4).
После подключения всех соединений установите на место заглушки клеммных коробок. Порядок
установки аксессуаров описан в разделе «Установка кнопочного модуля». Выполните программи-
рование и настройку вызывной панели в соответствии с инструкциями, приведенными в разделе
«Программирование». Установите фронтальную накладку (рис. 1).
1
ВСТРОЕННАЯ УСТАНОВКА
Установите встраиваемую монтажную коробку на требуемой высоте с учетом положения объекти-
ва видеокамеры (рис. 3), предварительно пропустив кабелепровод с проводами внутрь монтаж-
ной коробки, удалив одну из заглушек (рис. 7, элемент A).
Избегайте каких-либо деформаций при установке встраиваемой коробки, используя поставляе-
мую прокладку (рис. 7, элемент B).
2
С помощью шестигранника Ø 2мм (идет в комплекте) вывинтите фиксирующие винты и снимите
накладку (рис. 1).
1080 mm
Вставьте кабельные соединения в специальное отверстие (рис. 2) и закрепите вызывную панель
в суппорте, как показано на рис. 8; снимите прорезиненные заглушки клеммной коробки и под-
94°
ключите провода (рис. 4).
После подключения установите на место заглушки клеммных коробок. Порядок установки аксес-
суаров описан в разделе «Установка кнопочного модуля». Выполните программирование и на-
стройку вызывной панели в соответствии с инструкциями, приведенными в разделе «Программи-
рование». Установите фронтальную накладку (рис. 5).
3
500 mm
4
B
A
7
30
99
5
8
6.5
135
3.5
6
