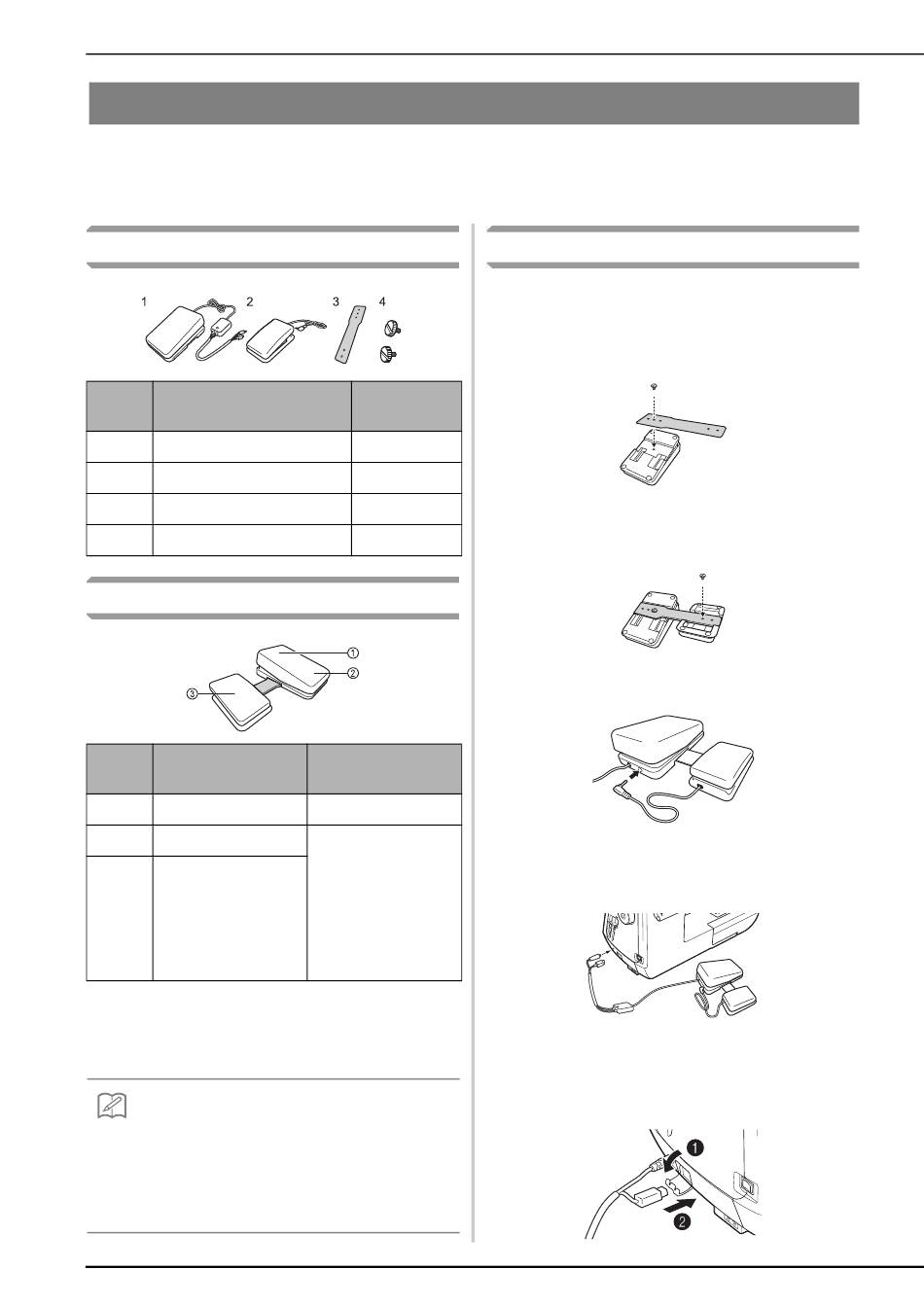

Multifunctioneel voetpedaal gebruiken
Met het multifunctionele voetpedaal kunt u het naaien starten/stoppen en andere naaimachinehandelingen
uitvoeren, zoals draad afsnijden en achteruitsteken naaien. Bovendien kunt u het kleine pedaal naar wens links of
rechts van het grote pedaal bevestigen.
Meegeleverde artikelen
Nr.
1
Hoofdvoetpedaal
2
Zijpedaal
3
Bevestigingsplaat
4
Bevestigingsschroef × 2
Functies die u kunt opgeven
Pedaal
a
Hoofdvoetpedaal
b
Hielschakelaar
c
Zijpedaal
* Als u de functie "Achteruitsteek" instelt op de hielschakelaar, werkt
de machine net als wanneer u de "Achteruit-/Verstevigingssteektoets"
op de machine indrukt.
Meer informatie vindt u in de Bedieningshandleiding bij uw machine.
Memo
• Als u "Achteruitsteek" instelt op het zijpedaal kunt u
gemakkelijk stof stoppen (repareren) met zigzagsteken.
Gebruik beide voeten om het hoofdvoetpedaal
ingedrukt te houden en het zijpedaal beurtelings in te
drukken en los te laten om afwisselend vooruit en
achteruit te naaien. De machine naait achteruit op de
snelheid waarmee u het hoofdpedaal ingedrukt houdt.
6
Onderdeel
Onderdeelc
XF6470-001
XF3217-001
XF3222-001
XF3223-001
Functies die u
kunt opgeven
Start/Stop
Selecteer een van
de volgende:
• Draad afsnijden
• Naaldstand
OMHOOG/
OMLAAG
• Enkele steek
• Achteruitsteek*
(Verstevigingssteek)
Het pedaal in elkaar zetten
a
Plaats de brede zijde van de bevestigingsplaat
in één lijn met de inkeping aan de onderzijde
van het hoofdvoetpedaal en zet deze samen
vast met een schroef.
ode
b
Plaats de andere zijde van de bevestigingsplaat
tegenover de inkeping aan de onderzijde van het
zijpedaal en zet deze samen vast met een schroef.
c
Steek de stekker van het zijpedaal in de aansluiting
aan de achterzijde van het hoofdvoetpedaal.
d
Steek de ronde stekker van het
hoofdvoetpedaal in de voetpedaalaansluiting
aan de rechterzijde van de machine.
e
Open de klep van de externe poort (
de aansluiting voor het voetpedaal. Plaats de
vierkante stekker voor het hoofdvoetpedaal in
de externe poort (
1
) naast
2
).
