PAVIRO Vermogensversterker, 2x500W
3.2

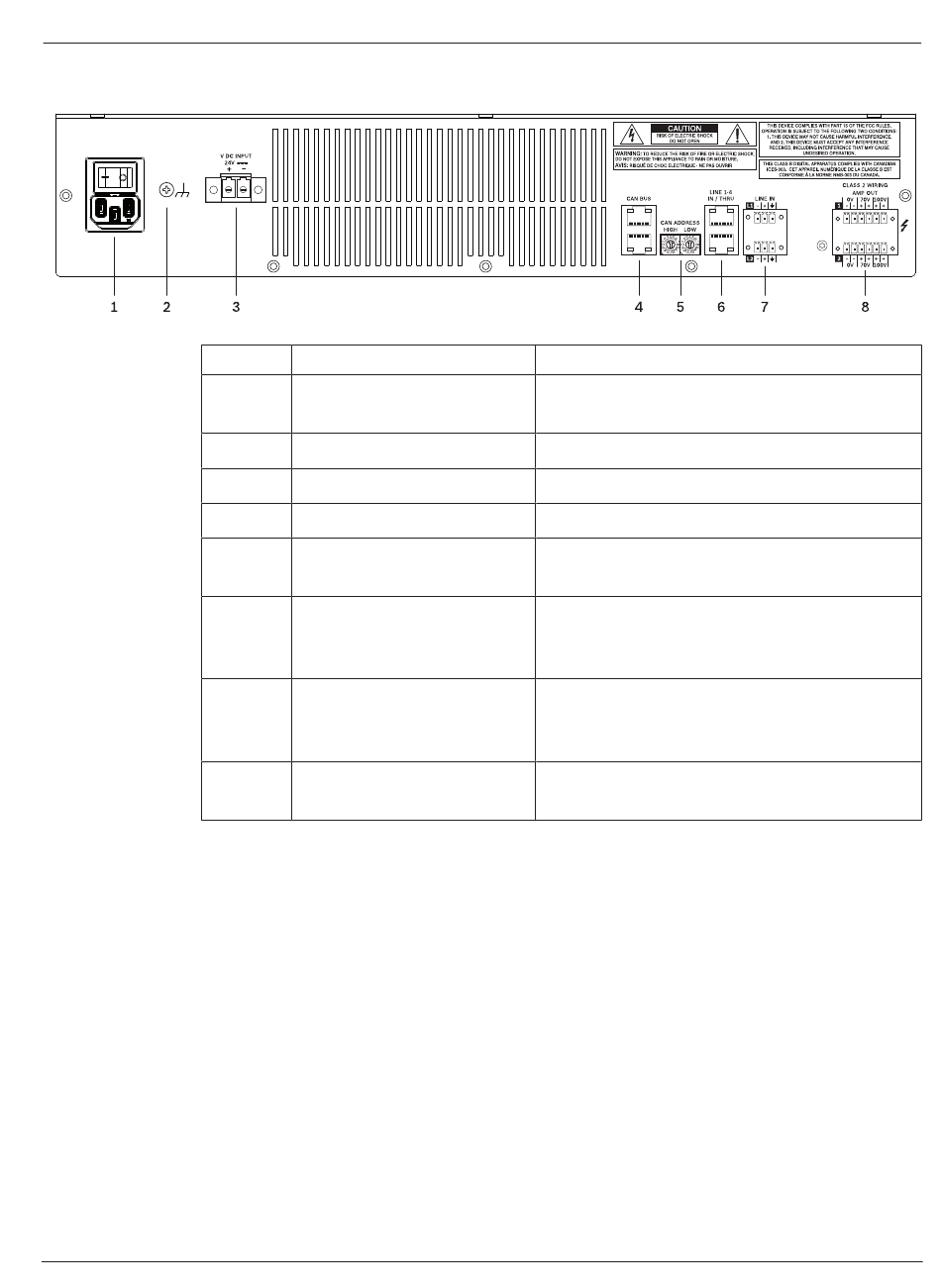

Achterpaneel
Nummer
1
2
3
4
5
6
7
8
Bosch Security Systems, B.V.
Element
AC-voedingsingang en aan-/
uitschakelaar
Aardingsschroef
Ingang voor gelijkspanning
CAN BUS-poort
CAN ADDRESS-
keuzeschakelaar
LINE 1-4 IN / THRU audio-
ingangsaansluitingen (RJ-45)
LINE IN L1 of L2 audio-
ingangsaansluitingen
(Euroblok)
Uitgangsaansluitingen
versterker (70 V of 100 V)
Bedieningshandleiding
Beschrijving
Aardaansluiting voor systemen met alleen DC
Verbinding met CAN-bus, bijvoorbeeld controller.
HIGH-byte en LOW-byte voor configuratie van het
CAN-adres van het apparaat.
Audio-ingang (en doorlusverbinding) voor alle
kanalen. Zie paragraaf Audio-ingangen, pagina
13 .
Gebalanceerde audio-ingang voor kanaal 1 of 2.
Zie paragraaf Audio-ingangen, pagina 13 .
Stroomuitgang voor luidsprekerzones. Zie
paragraaf Audio-uitgang, pagina 15 .
Systeemoverzicht | nl
9
2023.03 | 08 | F01U298641
