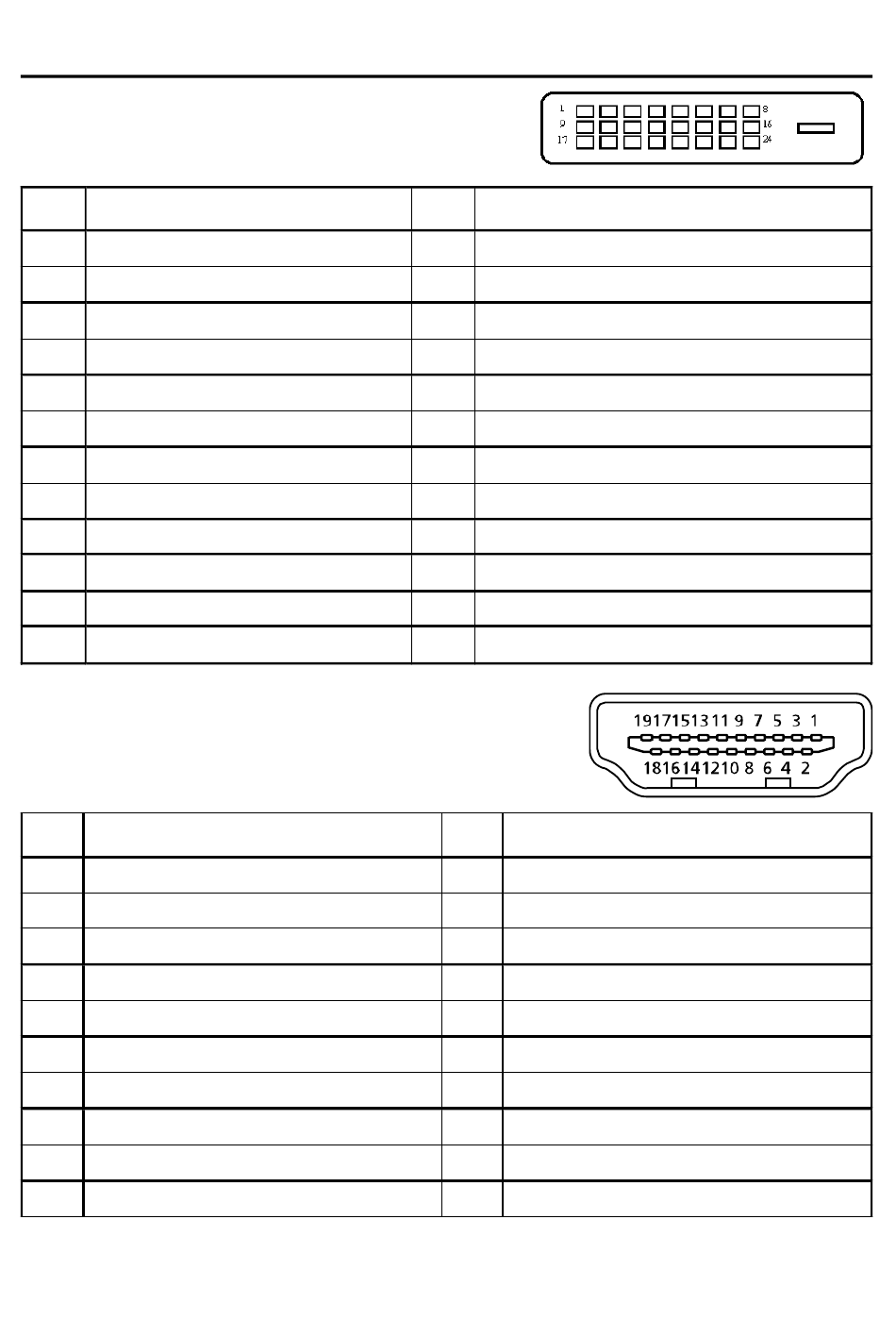

24- pins signaalkabel voor kleurenscherm*
PIN
1.
TMDS Gegevens2-
2.
TMDS Gegevens 2+
3.
TMDS Gegevens GND
4.
TMDS Gegevens 4-
5.
TMDS Gegevens 4+
6.
DDC Klok
7.
DDC Gegevens
8.
NC
9.
TMDS Gegevens 1-
10.
TMDS Gegevens 1+
11.
TMDS Gegevens GND
12.
TMDS Gegevens 3-
19-pins signaalkabel voor kleurenscherm*
PIN
1.
TMDS-gegevens 2+
2.
TMDS-gegevens 2-afscherming
3.
TMDS-gegevens 2-
4.
TMDS-gegevens 1+
5.
TMDS-gegevens 1-afscherming
6.
TMDS-gegevens 1-
7.
TMDS-gegevens 0+
8.
TMDS-gegevens 0-afscherming
9.
TMDS-gegevens 0-
* voor geselecteerde modellen
Betekenis
Betekenis
PIN
13.
TMDS Gegevens 3+
14.
+5V voeding
15.
Zelf Test
16.
Detectie van aansluiting
17.
TMDS Gegevens 0-
18.
TMDS Gegevens 0+
19.
TMDS Gegevens GND
20.
TMDS Gegevens 5-
21.
TMDS Gegevens 5+
22.
TMDS klok GND
23
TMDS klok+
24.
TMDS klok-
PIN
10.
TMDS-klok+
11.
TMDS-klokafscherming
12.
TMDS-klok-
13.
CEC
14.
Gereserveerd (n.c. op toestel)
15.
SCL
16.
SDA
17.
DDC/CEC-aarde
18.
+5 V voeding
19.
Detectie van aansluiting
NL-10
