VEILIGHEIDSVOORSCHRIFTEN VOOR DE
ELEKTRISCHE AANSLUITING
•
De ketel moet door een competente
technicus of een geregistreerd bedrijf
worden geïnstalleerd.
•
De ketel moet geaard worden.
•
De vermogensvoeding moet voldoen aan de
norm EN 60364-1 en andere voorschriften
betreffende installatieomstandigheden.
•
Voor
bescherming
gevaren is het altijd aan te bevelen een
differentieelschakelaar
(Aardingsfout-uitschakelaar)
vermogenscircuit, stroomopwaarts van de
ketel.
•
Het stuurcircuit is beschermd door een
interne 3 A MCB.
•
De standaard elektrische beveiligingen die
in de ketel zijn geïntegreerd, beschermen de
interne delen van de ketel.
•
Elke extra elektrische beveiligingen moet
buiten de ketel worden geïnstalleerd.
•
Voor bescherming tegen oververhitting
bevelen we aan een positieve externe
vermogensschakelaar te plaatsen die wordt
gestuurd door de veiligheidsthermostaat
van de ketel.
NL
Installatie
tegen
elektrische
te
installeren
op
het

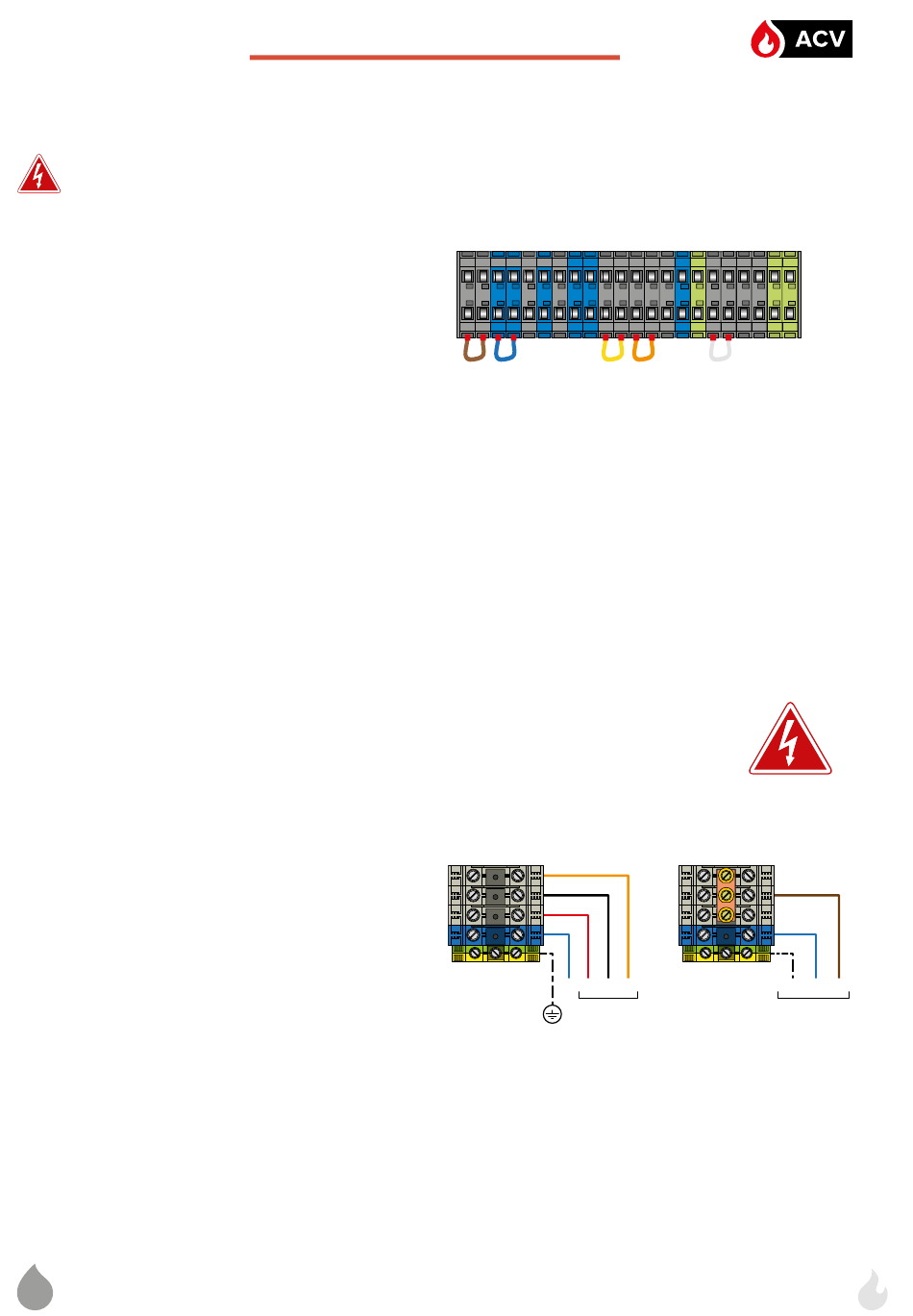

Aansluiten elektrische voeding
•
•
A1007842_664Y8000 • A_0124
ELEKTRISCHE AANSLUITING : E-TECH S 160
Aansluiten accessoires
Accessoires worden op de klemmenstrook TB2 aangesloten
volgens de onderstaande figuur..
E-Tech S 160
1
2
3
4
5
6
7
8
9
10 11 12 13
1-2 : Fase (230 V ~ 50 Hz)
3-4 : Nul
5-6 : Voedingsspanning voor schakelklok of regelaar (optioneel)
7-8 : Veiligheidsrelais K4
10-11 : Schakelklok of regelaar (optioneel)
12-13 : Ruimtethermostaat (optioneel)
14-15-16 : CV pomp
17-18 :Uitschakeling relais K3
E-Tech S 160 Driefasig : Het toestel wordt aangesloten op
een 3 fase voeding (3 x 400V) + Nul.
E-Tech S 160 Eenfasig Phase : Het toestel wordt aangesloten
op een eenfasige voeding (1 x 230V) + Nul..
E-Tech S 160
Driefasig
TB1
N
L3
L2
L1
400 V ~ 50 Hz
POWER
TB2
14
15
16
17
18
19
20
21
22
E-Tech S 160
Eenfasig
TB1
PE
N
230 V ~ 50 Hz
POWER
L
13
