Samenvatting van Inhoud voor Kibani GTM5304GS

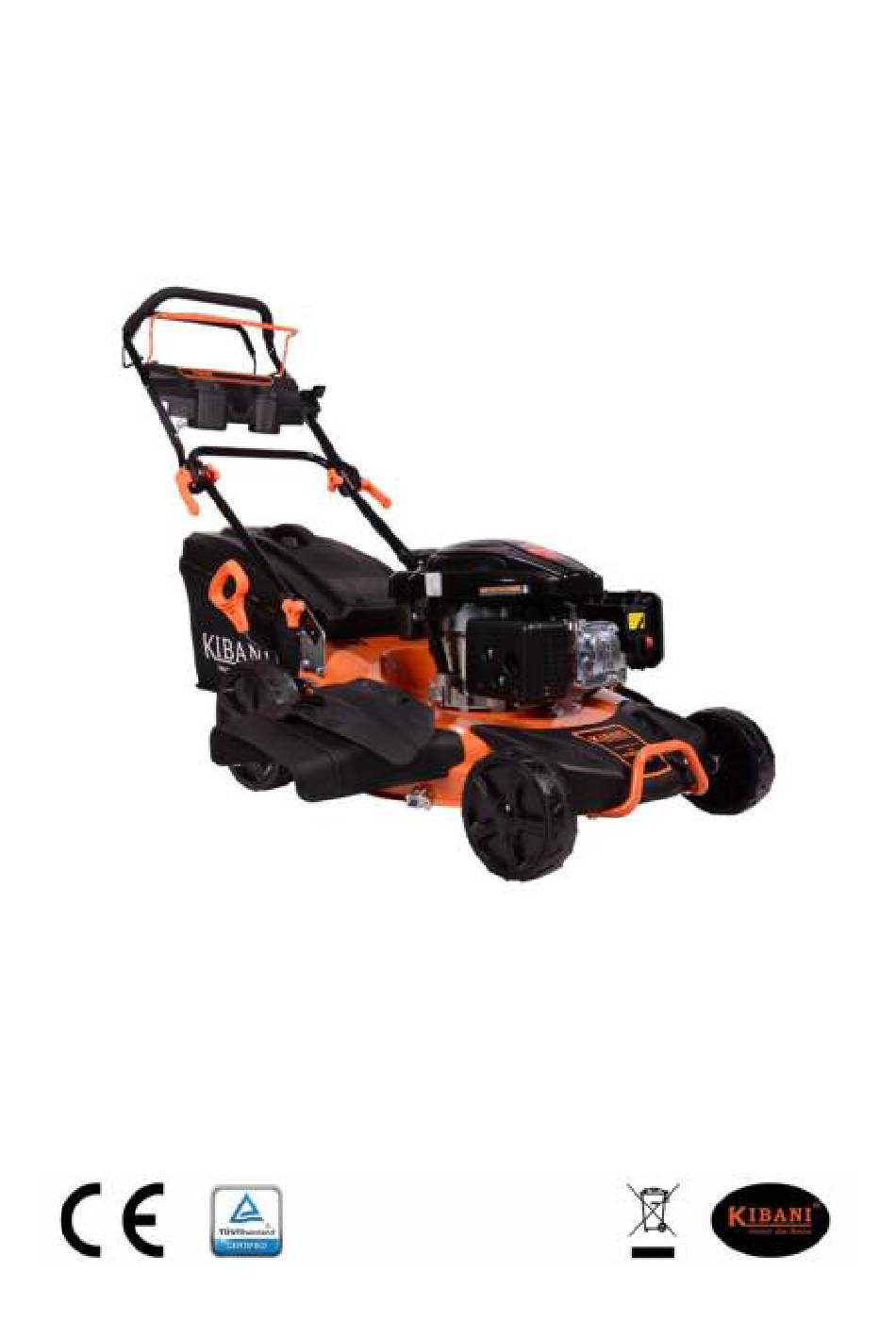

- Pagina 1 Handleiding Grasmaaier 4.7 pk Lees deze handleiding voor je eigen veiligheid voordat je de grasmaaier in gebruik neemt. Bewaar deze handleiding voor toekomstig gebruik.
-
Pagina 2: Inhoudsopgave
Inhoudsopgave Algemene veiligheidsregels Pagina 3 Onderdelen Pagina 5 Montage Pagina 6 Werking Pagina 12 Onderhoud Pagina 14 Accessoires en specificaties Pagina 18 Versie 1.4 (06-2018) -
Pagina 3: Algemene Veiligheidsregels
Algemene veiligheidsregels Waarschuwing! Lees voor gebruik de handleiding zorgvuldig door. Wanneer je deze handleiding niet gebruikt en de veiligheidsinstructies niet opvolgt, kan dat resulteren in ernstig letsel. Bewaar deze instructies voor toekomstig gebruik! Werkomgeving 1. Controleer altijd grondig of de werkomgeving vrij is van objecten die de machine kunnen beschadigen of blokkeren, of waar je over kunt struikelen. - Pagina 4 Brandstof en motor 1. Gebruik altijd verse benzine. Oude benzine kan schade toebrengen aan de motor. 2. Bewaar benzine altijd in een hiervoor bedoelde jerrycan. 3. Trek langzaam aan de trekstarter totdat je weerstand voelt. Trek dan snel om terugslag te vermijden en letsel aan armen en handen te voorkomen.
-
Pagina 5: Onderdelen
Onderdelen 1. Start-/stophendel 2. Aandrijving 3. Bovendeel handgreep 4. Onderste deel handgreep 5. Motor 6. Zijuitwerper en zijpaneel 7. Behuizing 8. Toolbox 9. Snelheidsschakelaar 10. Bladopvangzak 11. Vergrendelhendels (2st.) 12. Stelknoppen (4st.) 13. Schroeven (2st.) Versie 1.4 (06-2018) -
Pagina 6: Montage
Montage De inklapbare handgreep monteren Je hebt het volgende nodig: • Vergrendelhendels (2st.) • Stelknoppen (4st.) • Schroeven (2st.) 1. De handgreep bestaat uit twee delen. Bevestig eerst het onderste deel van de handgreep op de grasmaaier. 2. Plaats hiervoor het onderste deel van de handgreep op de bevestigingsplaten op de grasmaaier. - Pagina 7 4. Bevestig het bovenste deel van de handgreep op het onderste deel. Zorg dat de twee delen van het kunststof verbindingspunt goed op elkaar aansluiten. Duw het schroefgedeelte van de vergrendelhendels vanaf de buitenkant door het gat in het midden van het verbindingspunt. 5.
- Pagina 8 8. Om de grasmaaier startklaar te maken, dien je de trekstarter in de juiste positie te plaatsen. Trek hiervoor aan de trekstarter en haal het koord door de krulhaak op de handgreep. De toolbox bevestigen 1. Op de handgreep zijn twee schroeven met zeskantmoer voorgemonteerd, waarop je de toolbox kunt bevestigen.
- Pagina 9 2. Op de achterzijde van de toolbox vind je twee inkepingen. Schuif deze over de schroeven. 3. Draai de moeren vast, zodat de toolbox stevig vastgeklemd wordt. 4-in-1-functionaliteit Deze grasmaaier kan op 4 verschillende manieren gemaaid gras verwerken. Hieronder wordt beschreven welke onderdelen voor elke stap bevestigd dienen te zijn.
- Pagina 10 Mulchmaaien Tijdens het mulchmaaien wordt de bodem direct bedekt met fijn versnipperd gras, waardoor deze minder snel uitdroogt. Ook krijgt het gazon goede voedingsstoffen wanneer het gemaaide gras gaat composteren. Om te mulchmaaien: Verwijder de zijuitwerper, sluit het zijpaneel en plaats het mulchpaneel (afbeelding C). Achter uitwerpen met grasopvangbak Demonteer het mulchpaneel (afbeelding C) en plaats de grasopvangbak op de grasmaaier (afbeelding B).
- Pagina 11 Instellen van de maaihoogte Tip! Houd voor siergras ongeveer een hoogte van 25 mm aan en voor speelgras circa 40-50 mm. Maai het gras minder kort wanneer de buitentemperatuur boven de 25 graden is. Maai nooit meer dan 1/3 van het gras af. De maaihoogte is instelbaar van 25 tot 75 mm.
-
Pagina 12: Werking
Werking Let op! Lees voor gebruik de handleiding zorgvuldig door. Olie en benzine vullen Waarschuwing! Benzine en olie zijn bijzonder brandbaar. Rook niet terwijl je de brandstof bijvult of controleert. Blijf uit de buurt van open vuur en andere ontstekingsbronnen. Zet de motor uit en wees er zeker van dat deze afgekoeld is voordat je benzine of olie bijvult. - Pagina 13 3. Druk ongeveer 5 keer op de aanzuigpompbal aan de voorzijde van de grasmaaier. Let op! Sla deze stap over wanneer de motor al warm is. 4. Duw de start-/stophendel stevig tegen de handgreep. Houd de hendel vast in deze positie.
-
Pagina 14: Onderhoud
Onderhoud Let op! Zet de motor af, laat deze enige tijd afkoelen en ontkoppel de bougiekabel voordat je onderhoud of reparaties aan de grasmaaier uitvoert. Let op! Laat reparaties en onderhoud die niet in deze instructies beschreven staan altijd uitvoeren door een monteur. 1. - Pagina 15 Let op! Maak uitsluitend gebruik van orginele onderdelen. Het gebruik van onderdelen die niet geschikt zijn voor deze grasmaaier kan resulteren in schade aan de machine en ernstig letsel. Bougie reinigen/vervangen Startproblemen of haperen van de motor worden vaak veroorzaakt door een vuile bougie. Controleer de bougie regelmatig en reinig of vervang deze wanneer nodig.
-
Pagina 16: Problemen Oplossen
3. Reinig het papieren luchtfilter door deze op een vlakke ondergrond uit te kloppen, of reinig deze met perslucht. Vervang het papieren luchtfilter wanneer deze ernstig vervuild of versleten is. 4. Plaats de luchtfilteronderdelen terug en druk de luchtfilterkap goed vast. De grasmaaier reinigen met behulp van de tuinslangaansluiting De grasmaaier beschikt over een tuinslangaansluiting, zodat je het maaidek eenvoudig met water kunt schoonspuiten. - Pagina 17 Probleem Mogelijke oorzaak Mogelijke oplossing De motor start niet. De carburateur is Verwijder het luchtfilter en volgelopen met benzine. trek aan de trekstarter totdat de carburateur leeg is. Plaats het luchtfilter terug. De motor start moeilijk of De brandstof is oud of Leeg de brandstoftank en verliest vermogen.
-
Pagina 18: Accessoires En Specificaties
1000 ml Inhoud olietank 550 ml Aandrijving Zelfrijdend Maaibreedte 530 mm Maaihoogte 25-75 mm Hoogteverstelling Centraal Inhoud grasopvangbak 62 liter Materiaal maaierbehuizing Staal Diameter voorwielen 178 mm Diameter achterwielen 254 mm Keurmerken CE, TÜV Model GTM5304GS Merk Kibani® Versie 1.4 (06-2018)
