DEMONTAGE EN TERUGPLAATSING VAN
DE BRANDER - WM 120 EVO
Voorwaarden
Toestel uitgeschakeld
•
Stroomtoevoer onderbroken
•
Gastoevoer onderbroken
•
Voor- en bovenpanelen gedemonteerd (zie ML Boek).
•
Elektrode gedemonteerd (zie "Demontage, controle en
•
terugplaatsing van de elektrode van de brander" op
pag. 40) .

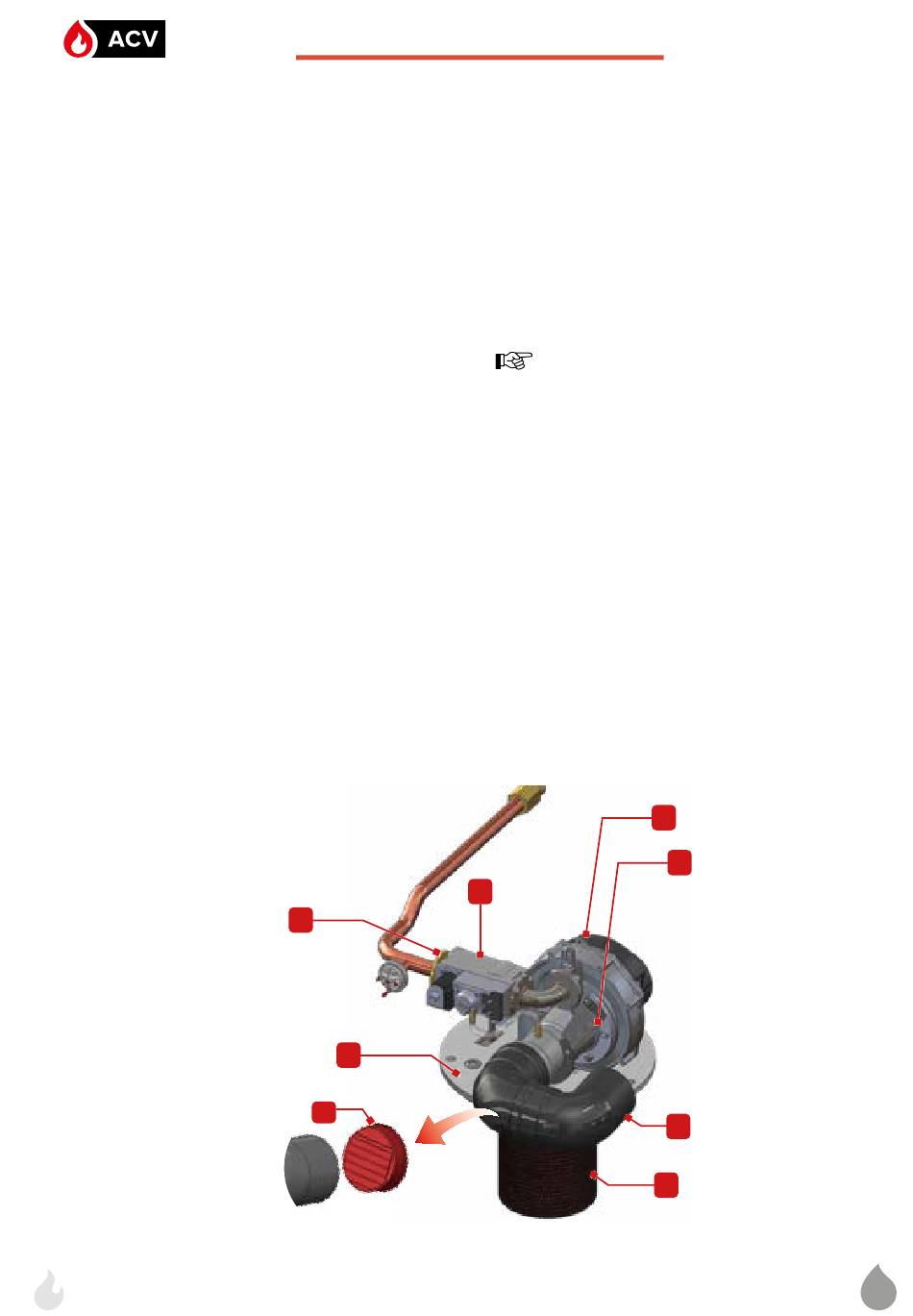

Demontageprocedure
1. Ontkoppel de stekkers van de ventilatorgeheel (11)
en van de gasklep (2) en de aardingskabel, indien
nodig.
2. Verwijder de klem en luchtinlaat van de luchtinlaat-
bocht (3).
3. Verwijder de luchtinlaatbocht (3) van de venturi (5).
4. Koppel de gasaansluiting (1) los via de flens door
middel van de 4 schroeven, bewaar als één geheel
om later terug te plaatsen.
5. Verwijder de O-ring (herbruik nooit de O-ring) .
6. Draai met een steeksleutel de bevestigingsmoeren
van de vuurhaarddeur los en bewaar de moeren
om ze achteraf terug te kunnen plaatsen .
7. Hef het brandergeheel omhoog, uit de warmtewis-
selaar, samen met de isolatie.
8. Reinig de wisselaar indien nodig, zie
de warmtewisselaar" op pag. 43
42
ONDERHOUD
"Reiniging van
.
1
8
4
WaterMaster® 120 Evo
A1010440-664Y8300 • C
Terugplaatsingsprocedure
1. Plaats het brandergeheel terug in de wisselaar.
2. Monteer de bevestigingsmoeren (8) en draai
ze kruislings aaan met het correcte moment,
zie
"Aandraaimomenten voor de montage" op pag.
).
37
3. Installeer een nieuwe O-ring op de gasverbin-
dingsflens.
4. Sluit de gas verbinding (1) flens opnieuw aan
door middel van de 4 moeren.
Zorg ervoor dat de terugslagklep (4) die geplaatst
is op het einde van de bocht (3) juist gepositioneerd
is, bij het aansluiten van de lucht toevoer
5. Herbevestig de luchtinlaatsbocht (3).
6. Bevestig luchtinlaat op de bocht (3) en fixeer
deze met de voorziene klem.
7. Steek de stekkers aan de gasklepzijde (2) en aan
het ventilatorgeheelzijde (11), en de aardingska-
bel, indien nodig.
Taken achteraf
1. De elektrode monteren. Zie
le en terugplaatsing van de elektrode van de bran-
.
der" op pag. 40
2
"Demontage, contro-
11
5
3
6
.
