...5 INSTALLATIE
5.2 Montage – Fig 5.3 en 5.4
Het instrument is ontworpen voor plaatsing in een paneel. Afmetingen zijn zoals
weergeven in Fig 5.3
Maten in inches ( mm )
1.76
(44.6)
1.89
+ 0.6
(45
– 0
+ 0.02
1.77
– 0
34
4.68 (119)
1.57 (40
)
3.78 (96)
3.62
(92
)
Afmetingen voor het te
maken gat

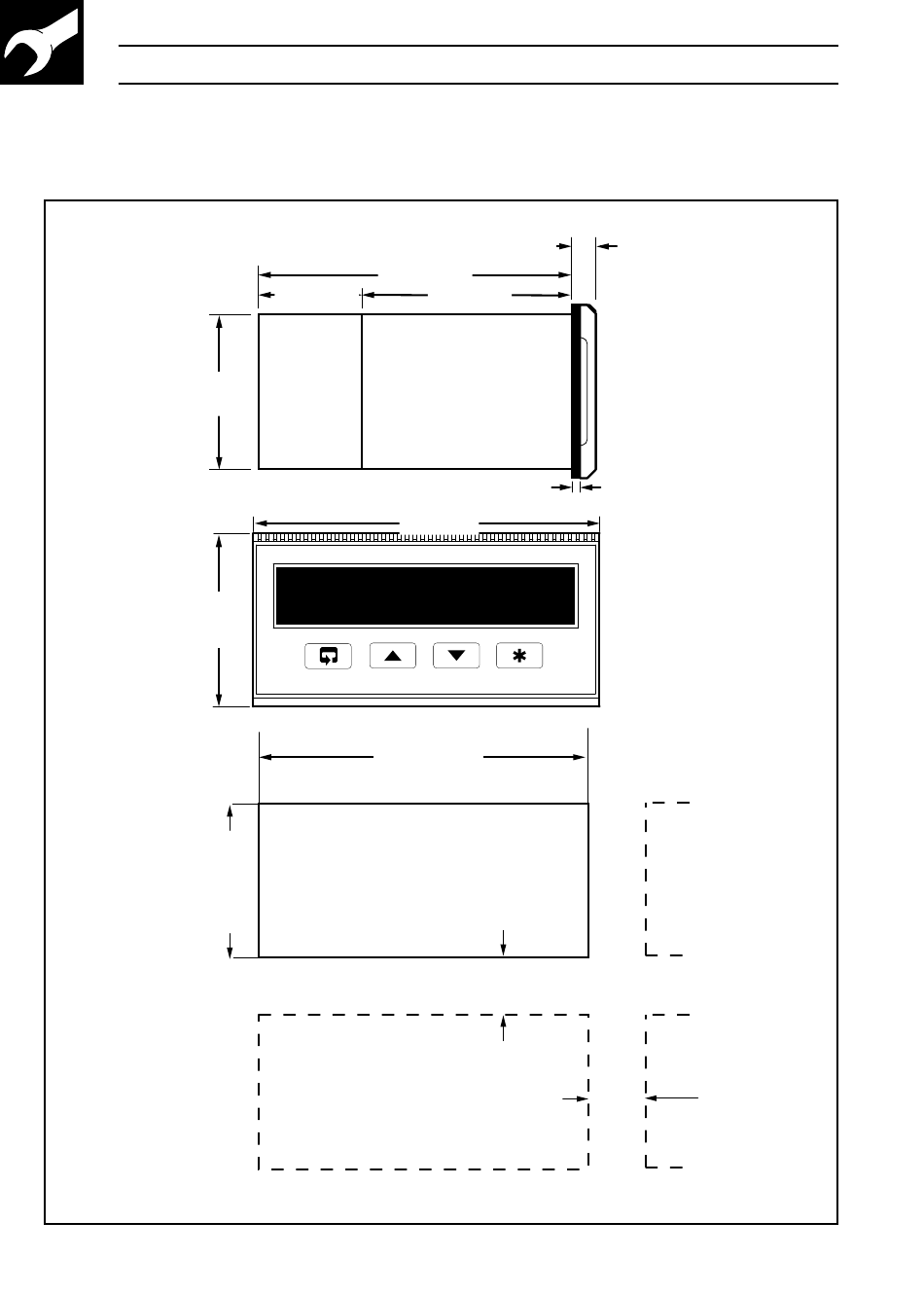

Fig. 5.3 Maattekening
0.28 (7.1)
3.11 (79)
0.11 (2.7)
+ 0.03
– 0
+ 0.8
)
– 0
≥ 0.55 (14)
≥0.55
(14)
