BatteryProtect 48V 100A

3.3. Bedrading voorbeelden

Dit hoofdstuk bevat verschillende bedradingsvoorbeelden om alle mogelĳkheden van bedrading te tonen.

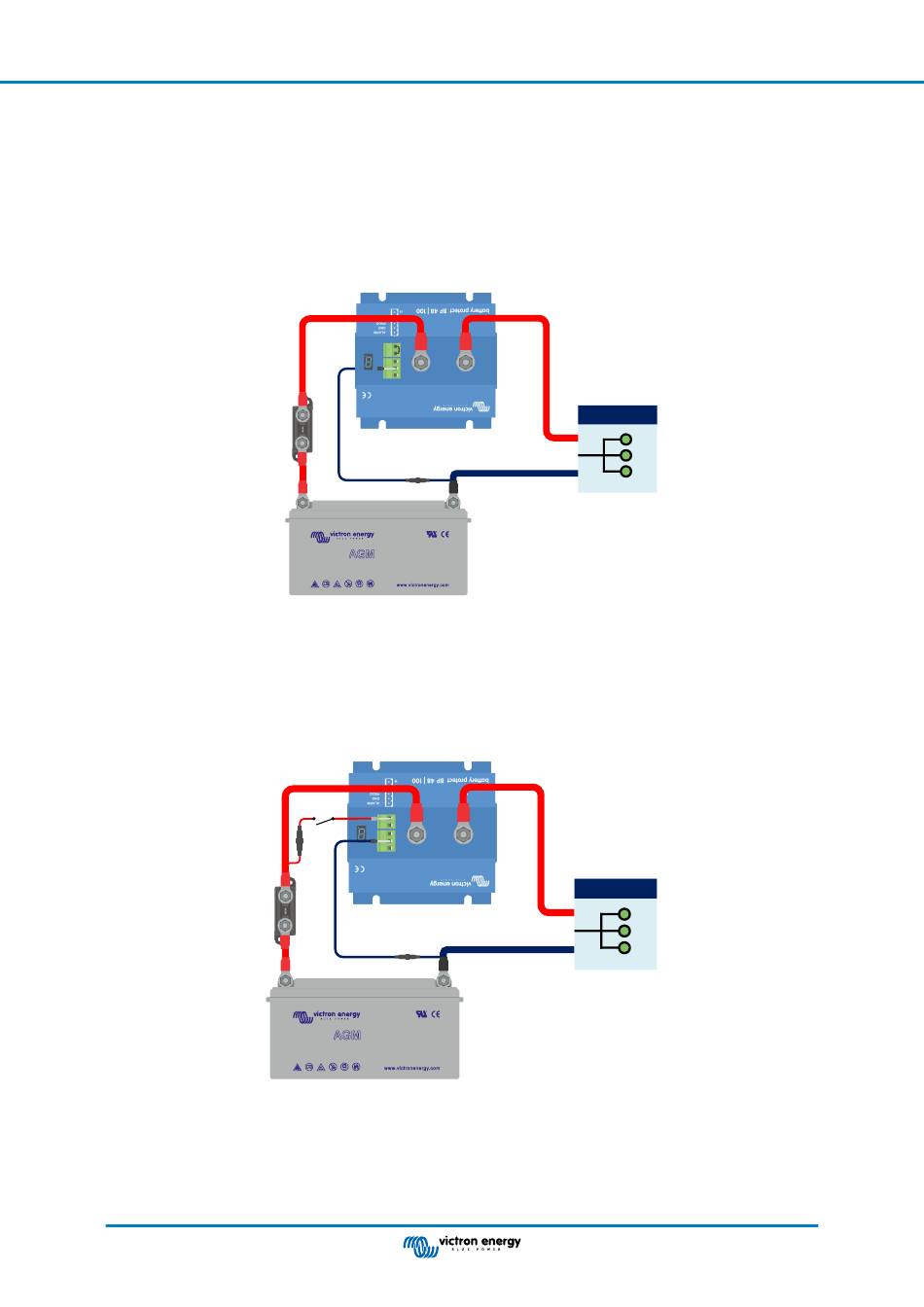

Het onderstaande voorbeeld toont een BatteryProtect met de kabellus (standaard) tussen L en H van de remote aansluiting.

Wanneer de kabellus verwĳderd wordt, ontkoppelt de BP de belasting na 90 seconden.

Wanneer de kabellus echter gekoppeld blĳft en de accuspanning onder de geprogrammeerde waarde zakt voor afsluiting door te

lage spanning (zie hoofdstuk

Programmering

[11]), schakelt de BP na 90 seconden de belasting automatisch uit.

DC loads

BatteryProtect in een eenvoudig systeem met draadlus tussen L en H-ingang (fabrieksstandaard)

Hetzelfde voorbeeld onderaan. Ditmaal is de schakelaar bedraad tussen accu-pluspool en de H-ingang van de remote

aansluiting.

Wanneer uitgeschakeld, wordt de H-ingang laag. De belasting wordt na 90 seconden uitgeschakeld. Wanneer de schakelaar

opnieuw ingeschakeld wordt, wordt de H-ingang hoog en de belasting wordt ingeschakeld met een uitstel van 30 seconden.

Dit werkt op dezelfde manier tussen accu minus en de L-ingang van de remote aansluiting.

System on/off

switch

DC loads

Schakelaar bedraad tussen accu-pluspool en H-ingang van de remote aansluiting

Pagina 5
