De unit aansluiten
Zorg ervoor dat de voeding is losgekoppeld voordat u de ERV op andere besturingen aansluit. Als u dat niet doet, kunnen er
storingen door elektrische interferentie optreden.

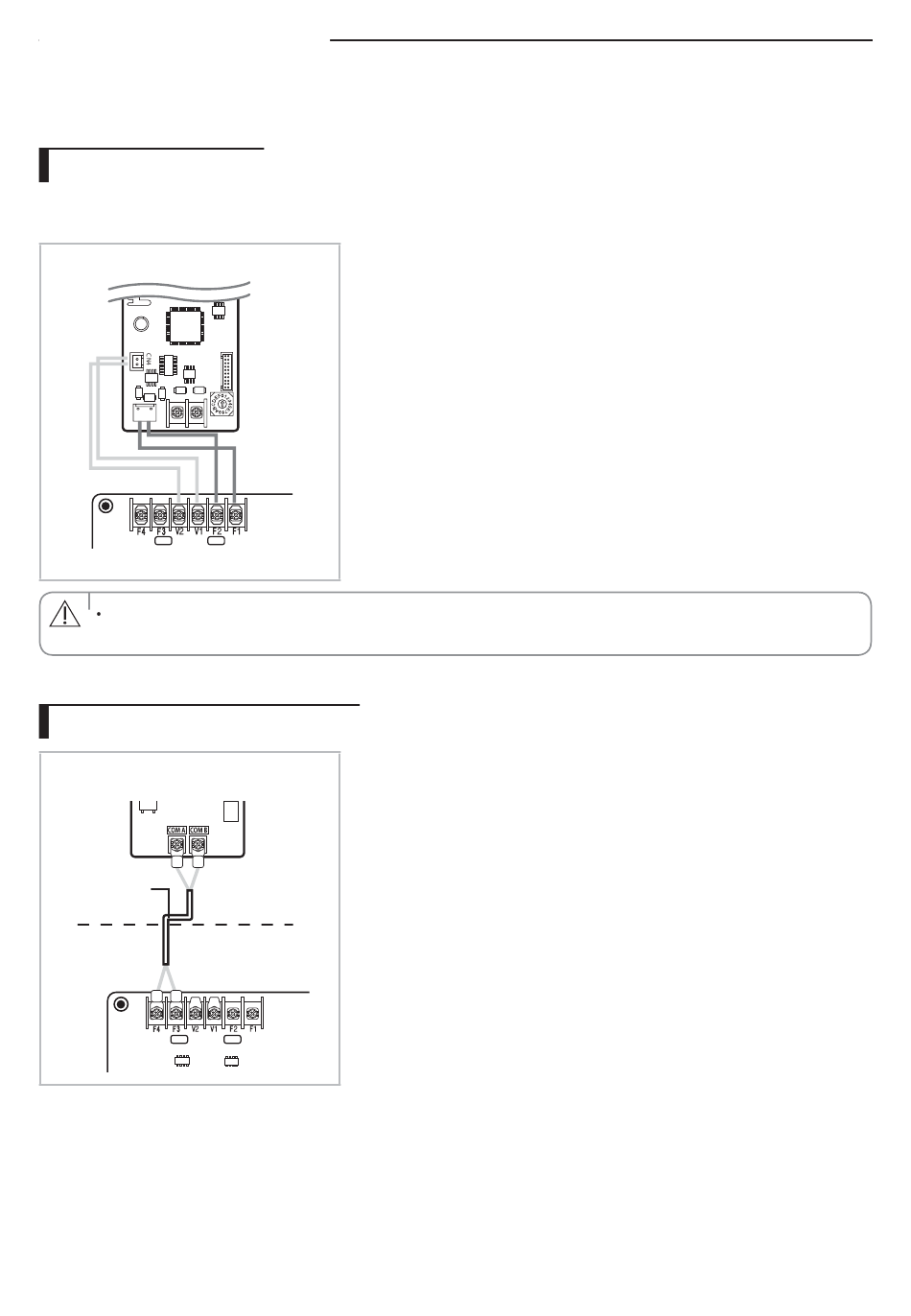

ERV-interfacemodule
Bij een individuele besturing hoeft de ERV-interfacemodule niet te worden aangesloten. Sluit de ERV-interfacemodule alleen
aan op de MASTER ERV (primaire ERV) bij een gecentraliseerde besturing.
ERV-interfacemodule
CN3
CN2
RED
BLK
ERV
Controleer de polariteit wanneer u CN4 van de interfacemodule aansluit op de V1, V2 van de ERV. (De
aansluiting van V1 en V2 mag niet worden verwisseld.)
VOORZICHTIG
ERV-bedrade afstandsbediening
ERV-bedrade afstandsbediening
Elektriciteitskabel
(Lokaal geleverd)
ERV-printplaat
1. Sluit de CN4 van de ERV-interfacemodule aan op de V1-, V2-klem van de
ERV-printplaat. (DC 12 V)
2. Sluit de CN3 van de ERV-interfacemodule aan op de F1-, F2-klem van de
ERV-printplaat.
1. Verwijder de achterklep van de ERV-bedrade afstandsbediening.
2. Sluit de COM A (F3), COM B (F4) van de ERV-bedrade afstandsbediening
aan op de F3-, F4-klem van de ERV-printplaat.
3. Plaats de achterklep en de ERV-bedrade afstandsbediening terug.
NEDERLANDS-18
