Hoofdstuk 2: Fysieke installatie

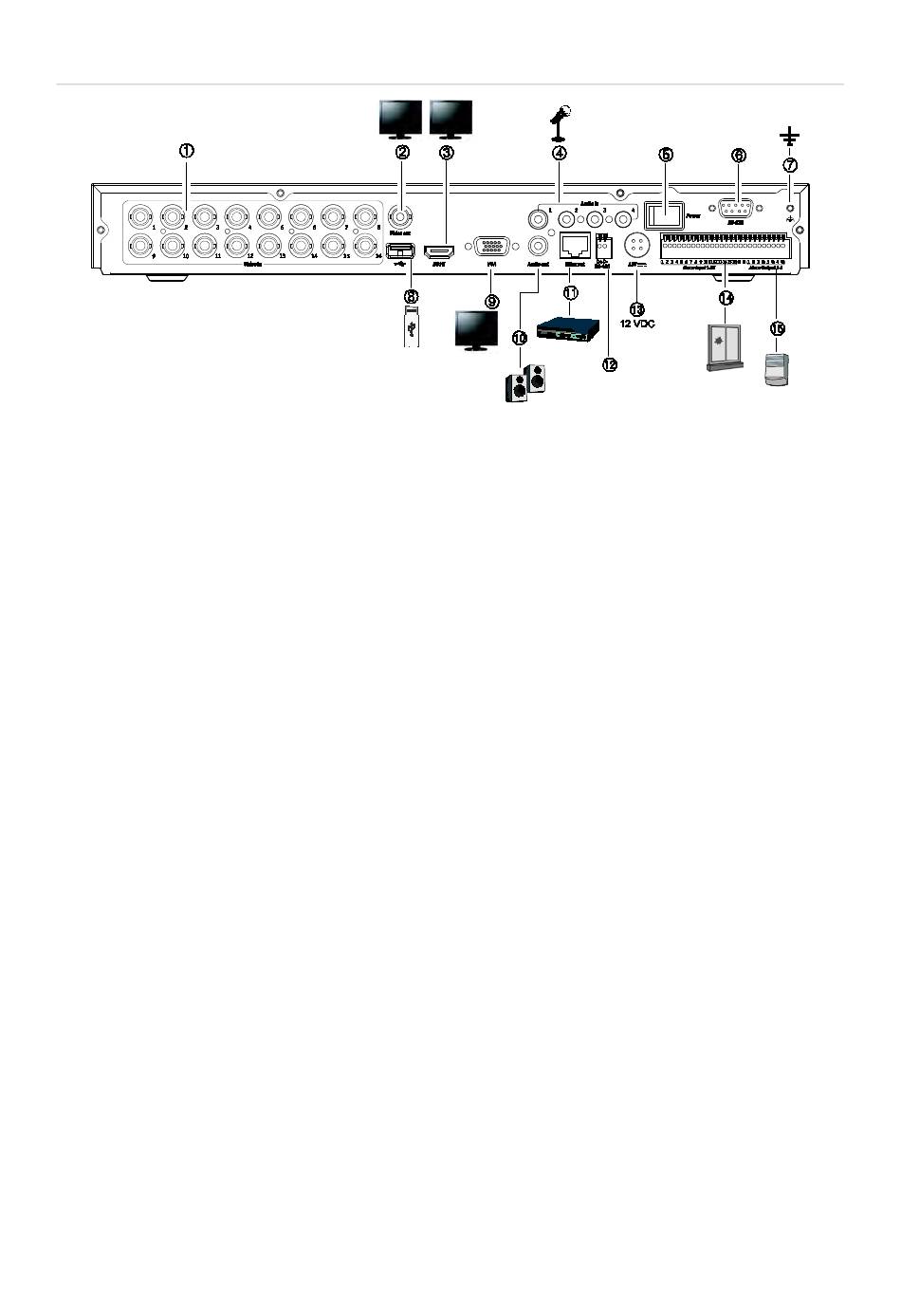

Afbeelding 2: Aansluitingen TVR 15HD-achterpaneel (16-kanaals model wordt getoond)
1. Aansluiting voor maximaal 16 analoge/HD-TVI
camera's op de BNC-aansluiting (afhankelijk van
het recordermodel).
2. Aansluiting voor een CCTV-monitor (BNC-
aansluiting).
3. Aansluiting voor een HDTV. De HDMI-
aansluiting ondersteunt zowel digitale audio als
video.
4. Aansluiting voor vier audio-ingangen op de RCA-
aansluitingen.
5. Aan/uit-schakelaar.
6. Aansluiting voor een RS-232-apparaat.
7. Aansluiting voor de aarding.
Monitoraansluitingen
De recorder ondersteunt een resolutie tot 1920 × 1080 / 60 Hz in VGA en HDMI.
De monitorresolutie moet ten minste 1024 × 768 zijn. Pas uw monitor aan op basis
van deze resolutie.
De VGA- of HDMI-monitor kan als hoofdmonitor van de recorder worden gebruikt.
De BNC-video-uitgang kan als gebeurtenis- of alarmmonitor worden gebruikt.
Rackmontage
TVR 15cHD is 1U en kan niet in een rack worden gemonteerd. De TVR 1508/16HD
kunnen met de rackmontagebeugels, die bij het product meegeleverd worden, in racks
worden gemonteerd. Zie Afbeelding 3 hieronder.
14
8. Aansluiting voor een optioneel USB-apparaat,
zoals een muis, CD/DVD-brander of HDD.
9. Aansluiting voor een VGA-monitor.
10. Aansluiting voor luidsprekers voor uitvoer
van audio.
11. Aansluiting voor een netwerkverbinding.
12. Aansluiting voor een RS-485-apparaat,
zoals een PTZ-camera of toetsenpaneel.
13. Aansluiting voor de 12 VDC PSU (meegeleverd).
14. Aansluiting voor maximaal 16 alarmingangen
(afhankelijk van het recordermodel).
15. Aansluiting voor maximaal vier alarmingangen
(afhankelijk van recordermodel).
TruVision DVR 15HD Gebruikershandleiding
