ECONOMISER EN AFZUIGING

ECONOMISER
Vrije koeling is vaak mogelijk door gebruik van verse lucht, wat beter is dan het koelen
met grote hoeveelheden retourlucht.
De economiser is in de fabriek gemonteerd en vóór verzending getest.
De economiser bevat 2 kleppen die werken op een 24-volts aandrijving.
REGENKAP
Er wordt ook een regenkap bijgeleverd. De kap is opgevouwen tijdens het transport
om de kans op beschadiging te beperken, en wordt op locatie uitgevouwen, zoals in
afbeelding 9 getoond:
AFZUIGING
De overdrukklep wordt geïnstalleerd met de economisermodule en verschaft
drukontlasting wanneer buitenlucht in het systeem wordt geïntroduceerd.
Als een grote hoeveelheid verse lucht het systeem binnenkomt, kunnen de afzuigventilatoren worden gebruikt om de druk
gelijkelijk te verdelen.
De afzuigventilator draait wanneer de buitenluchtkleppen voor ten minste 50% geopend zijn (instelbaar). De ventilator is tegen
overbelasting beschermd.
LET OP: Wanneer een horizontale luchtstroomconfiguratie nodig is, moet de multidirectionele daksokkel worden geïnstalleerd.
0-25% VERSE LUCHT MET HANDBEDIENING
Het is voldoende om de schroeven van het raster los te maken en te verschuiven.
0%: schroef bevestigen in limietstop rechts
25%: schroef bevestigen in limietstop links

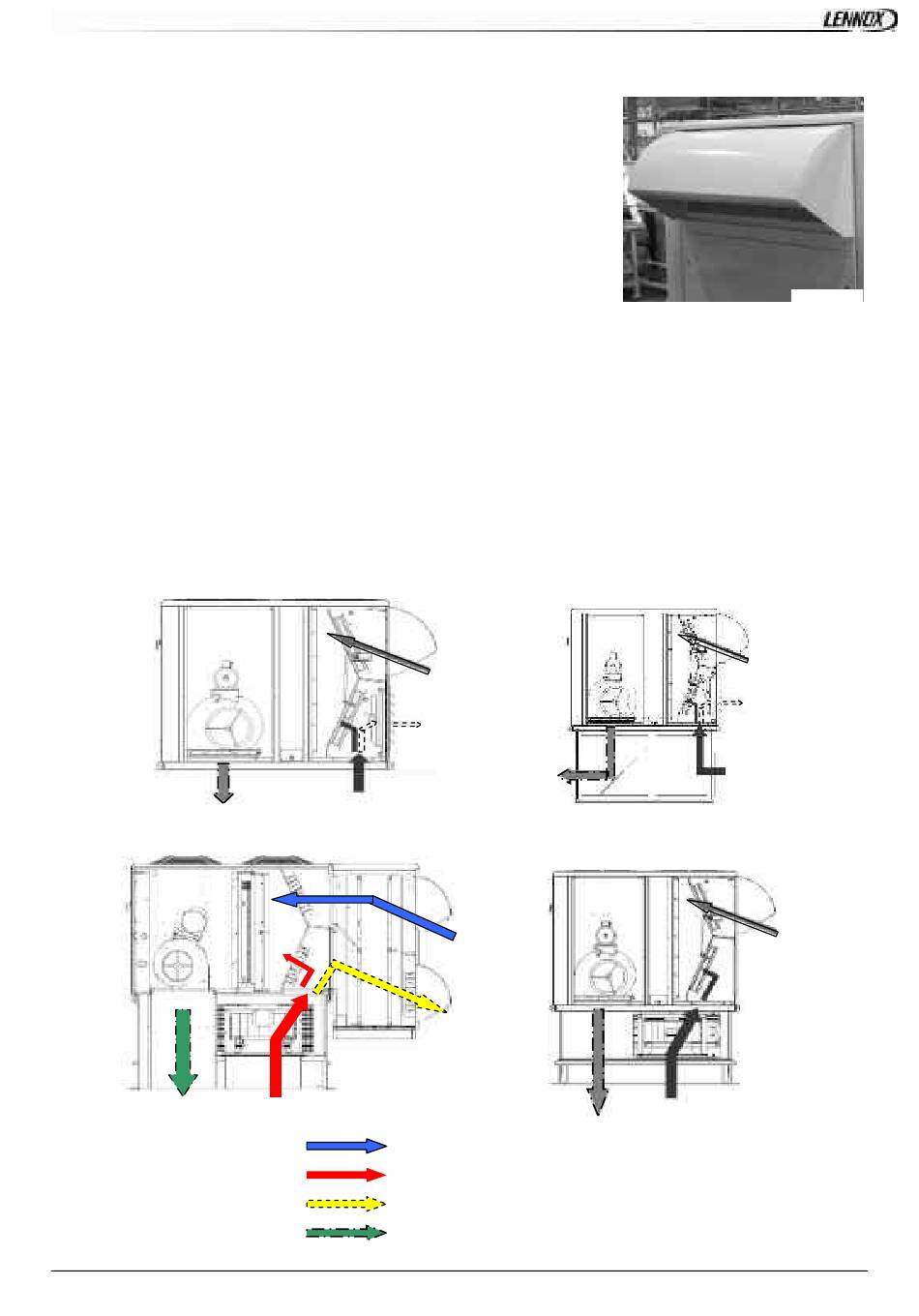

PRINCIPETEKENING FLEXY II
PRINCIPETEKENING
ENERGIETERUGWINNINGSMODULE
IOM – FLEXY II – 0308 – D
MULTIDIRECTIONAL DAKSOKKEL
PRINCIPETEKENING
RETOUR DAKSOKKEL
V
ERSE LUCHT
R
ETOURLUCHT
A
FGEZOGEN LUCHT
T
OEVOERLUCHT
PRINCIPETEKENING
Afb. 9
Pagina 30
