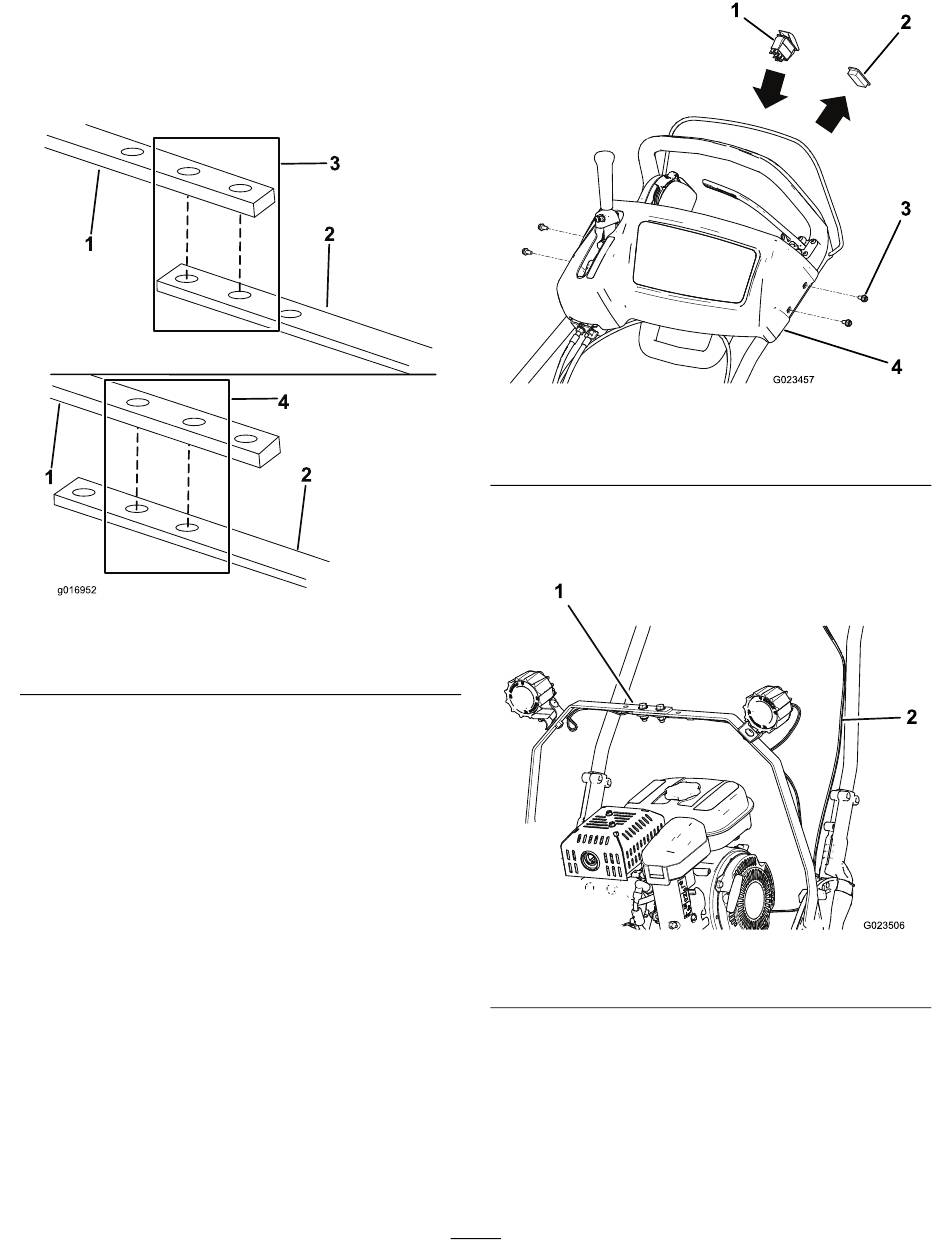

3. Bevestig de twee stangen aan elkaar met 2 bouten
(5/16 x 1 inch), 2 ringen en 2 flensmoeren
(Figuur 1en Figuur 2). Lijn de gaten in de stang uit
overeenkomstig de breedte van uw maaier (48 of 53
cm).
1
1
g016952
1. Rechterstang
2. Linkerstang
4. Monteer de ledlampen op de stangen; gebruik
het bevestigingsmateriaal dat bij de lampen werd
geleverd (Figuur 1).
5. Verwijder de (4) schroeven waarmee het
bedieningspaneel is bevestigd aan de duwboom en
verwijder het paneel (Figuur 3). Bewaar het paneel
en de schroeven.
6. Verwijder de plug uit het bedieningspaneel (Figuur 3).
7. Plaats de aan-/uitschakelaar in het gat in het
bedieningspaneel. Doe dit zo dat het smallere
uiteinde naar de onderkant van het bedieningspaneel
gericht is (Figuur 3).
3
2
4
2
Figuur 2
3. Montage 53 cm
4. Montage 48 cm
1. Aan-/Uit-schakelaar
2. Gatplug
8. Leid de kabelboom voor de ledlampen naar onderen
langs de linkerkant van de duwboom en over de
lampenstang; zie Figuur 4.
1
1. Stang van de ledlampen
9. Koppel de aansluitingen van de kabelboom aan op
de lampen (Figuur 4).
10. U sluit de kabelboom als volgt aan:
• Benzinemodellen
A. Koppel de aansluiting van de voeding aan op
de aan-/uitschakelaar.
3
1
G023457
Figuur 3
3. Schroeven (4)
4. Bedieningspaneel
Figuur 4
2. Draadboom
2
3
4
2
G023506
