10 De installatie van de buitenunit voltooien
10.1 De installatie van de buitenunit voltooien
10.2 De buitenunit sluiten
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Split-reeks
4P600463-1C – 2020.08
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
▪
Zorg ervoor dat het systeem correct is geaard.
▪
Schakel de voeding uit alvorens aan servicewerkzaamheden te beginnen.
▪
Installeer het deksel van de schakelkast alvorens de voeding in te schakelen.
OPMERKING
Er wordt geadviseerd de koelmiddelleidingen tussen de binnen- en de buitenunit in
een buis te leggen of afwerkingstape rond deze leidingen te wikkelen.

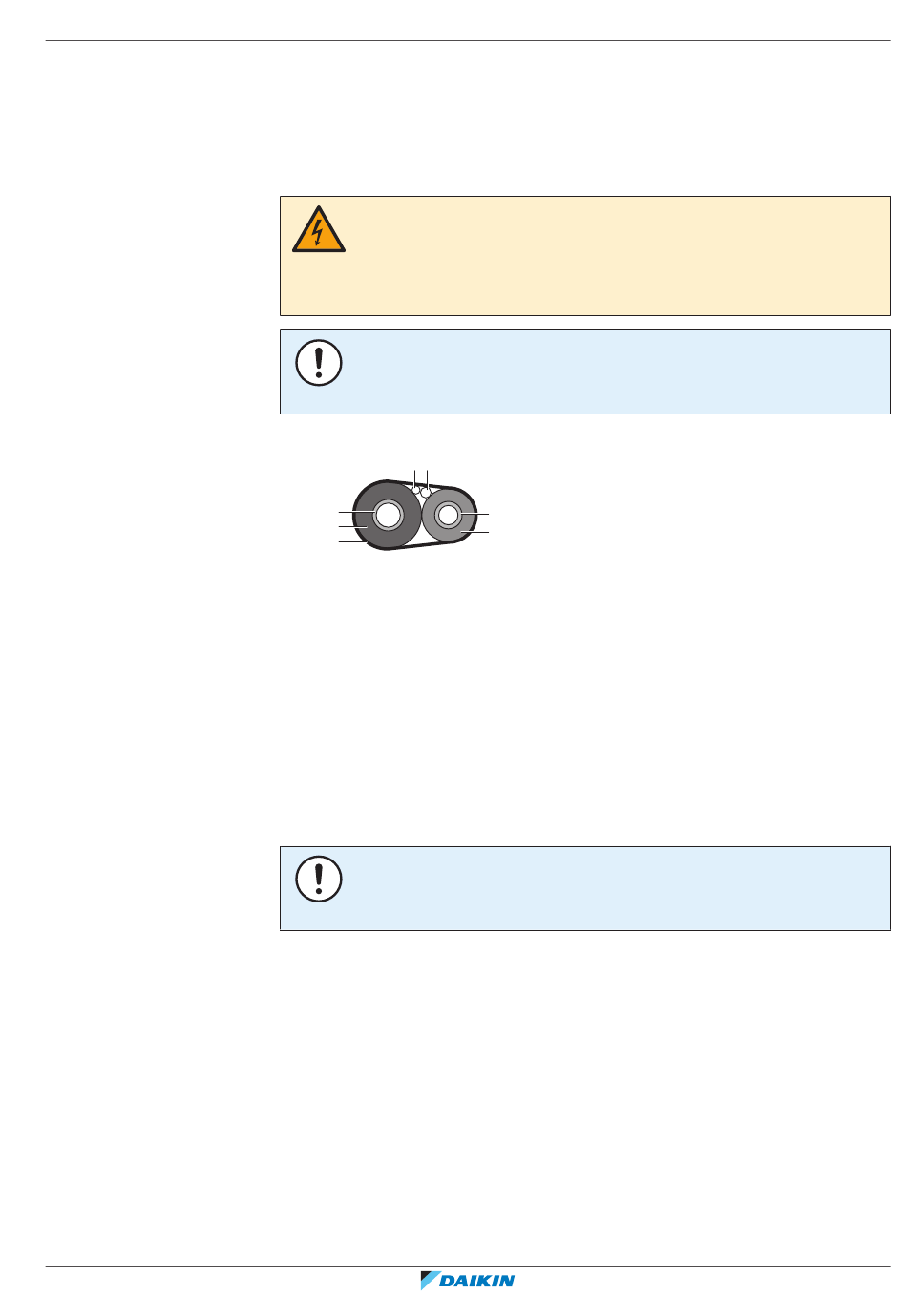

1 Isoleer en bevestig de koelmiddelleidingen en kabels als volgt:
d
c
a
b
g
a
Gasleiding
b
Isolatie gasleiding
c
Doorverbindingskabel
d
Ter plaatse te voorziene bedrading (indien van toepassing)
e
Vloeistofleiding
f
Isolatie vloeistofleiding
g
Afwerkingstape
2 Plaats het servicedeksel terug.
1 Sluit het deksel van de schakelkast.
2 Sluit het servicedeksel.
OPMERKING
Wanneer u het deksel van de buitenunit sluit, let op dat u het aanhaalkoppel van
4,1 N•m NIET overtreft.
10
De installatie van de buitenunit voltooien
|
e
f
Uitgebreide handleiding voor de installateur
59
