Productbeschrijving
3.1
Opbouw en functie
Opbouw

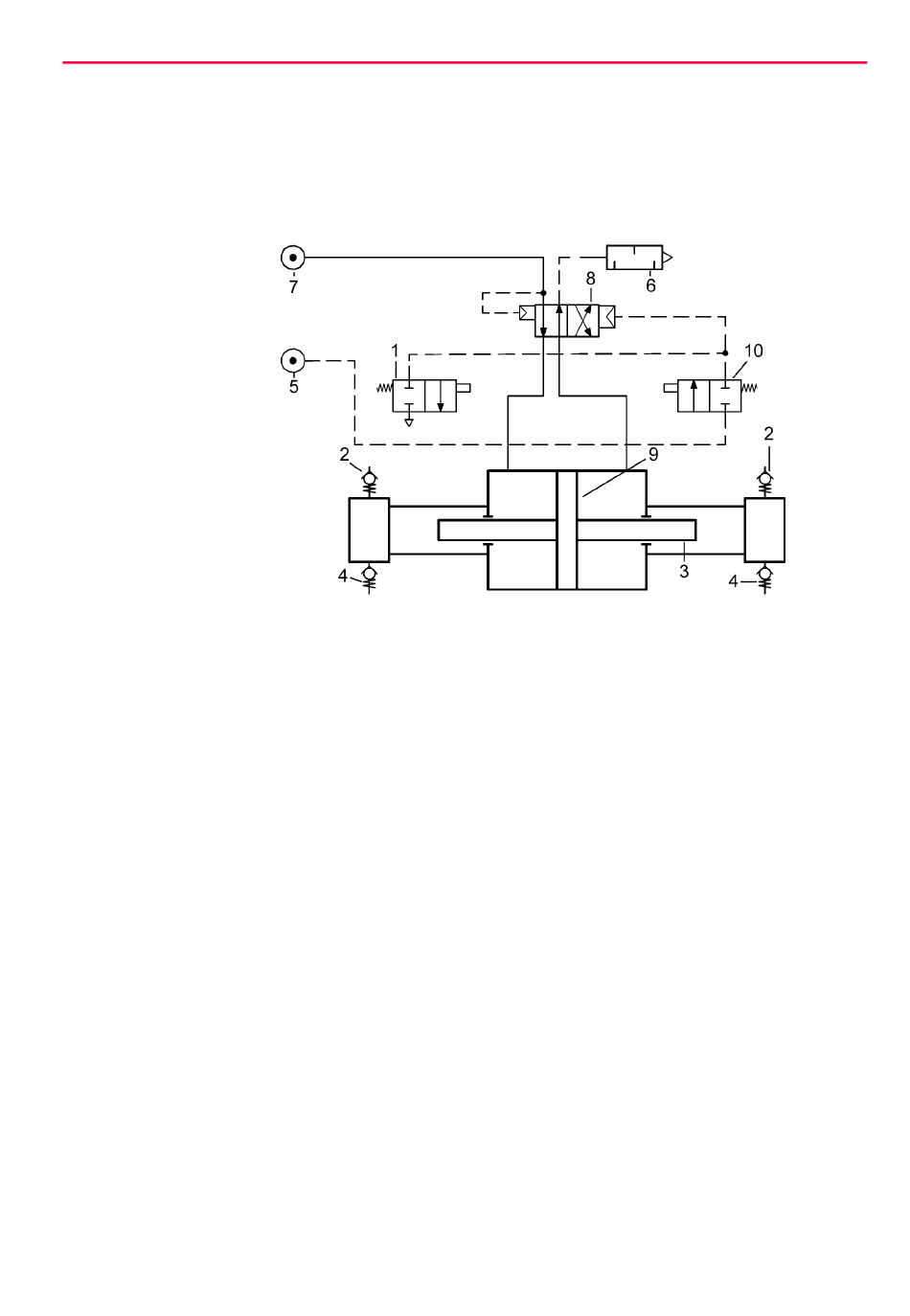

Afb. 3-1 Schakelschema van dubbelwerkende gascompressor
1
2
3
4
5
Functiebeschrijving
De gascompressor werkt volgens het principe van een drukversterker. Het grote
oppervlak van de luchtzuiger (9) staat onder lage druk en werkt met hoge druk op
het kleine oppervlak van de hogedrukzuiger (3).
De zuiger van de gascompressor voert oscillerende bewegingen uit totdat de stil-
standdruk is bereikt. De hogedrukzuiger transporteert en comprimeert de trans-
portvloeistof met behulp van de terugslagkleppen in de gasinlaat (2) en gasuitlaat
(4). De uitgangsdruk is het resultaat van de ingestelde aandrijvingsdruk, de voor-
druk en de volumestroom.
Het continue transport wordt bereikt door een intern aangestuurde richtings-
klep, de schuifverdeler (8). De schuifverdeler leidt de aandrijfvloeistof afwisse-
lend naar de twee zijden van de luchtzuiger. De schuifverdeler wordt bestuurd
door twee richtingskleppen, de stuurventielen (1; 10), die mechanisch worden
bediend door de luchtzuiger in zijn eindposities. De stuurventielen brengen de
bedieningsruimte van de schuifverdeler onder druk of laten hem leeglopen.
0000000141 - 003 - NL
Onderste kap van stuurventiel
Gasinlaat (A)
Hogedrukzuiger
Gasuitlaat (B)
Stuurluchtaansluiting (X)
Productbeschrijving
6
Afvoerluchtaansluiting
7
Aandrijfluchtinlaat (pL)
8
Schuifverdeler
9
Luchtzuiger
10 Bovenste kap van stuurventiel
