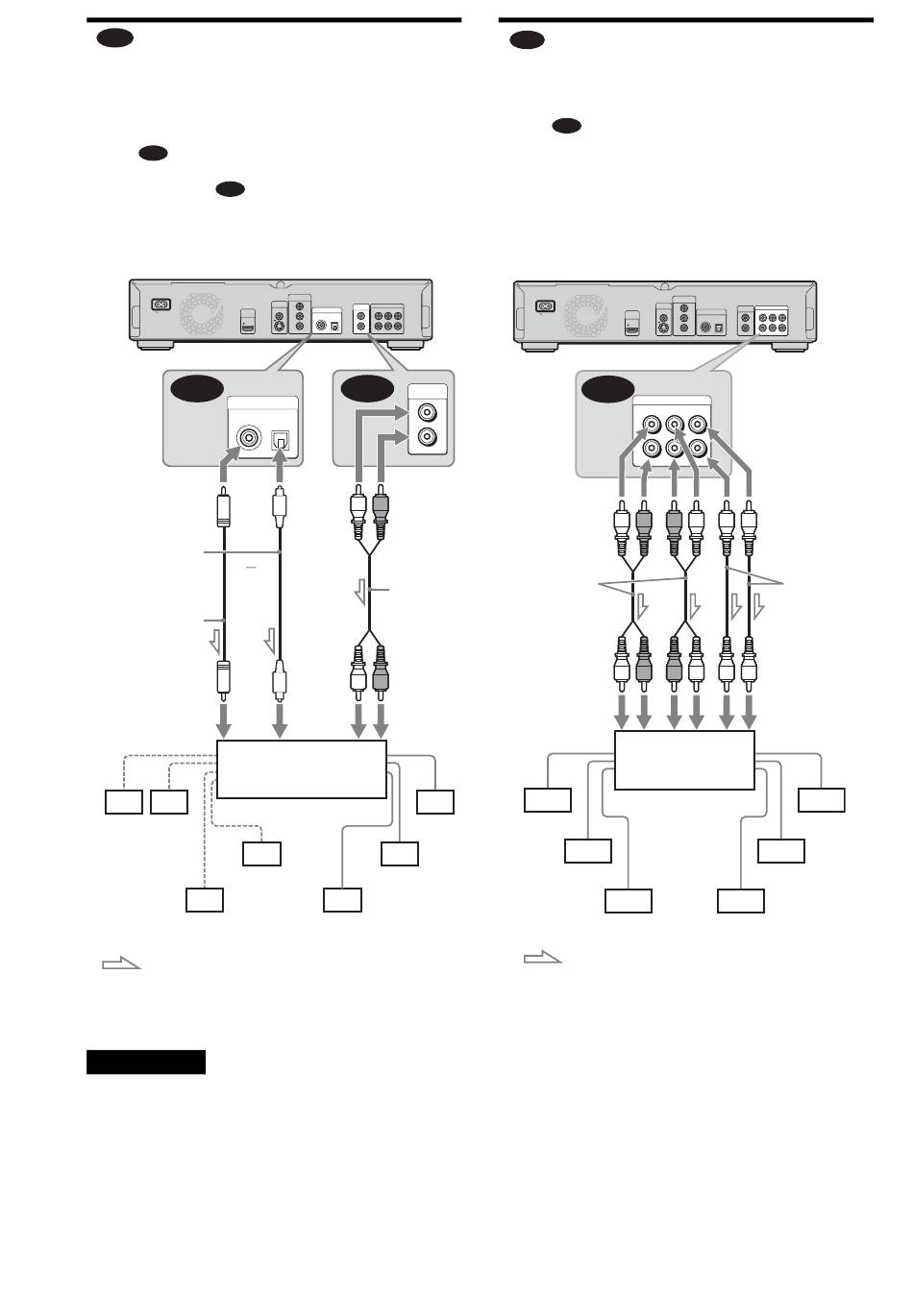

Aansluiting op een AV-versterker
C
(ontvanger) met een Dolby Surround
(Pro Logic)-decoder en 3 tot
6 luidsprekers
Gebruik
als uw AV-versterker (ontvanger) enkel L- en R-
C-1
audio-ingangen heeft. Als uw versterker (ontvanger) een digitale
ingang heeft, gebruik
U kunt enkel van surround-effecten genieten als u discs met
Dolby Surround-audio of meerkanaals audio (Dolby Digital of
DTS) afspeelt.
AC IN
C-2
naar DIGITAL OUT
(COAXIAL of OPTICAL)
Optische digitale kabel
(niet meegeleverd)
Digitale coaxkabel
(niet meegeleverd)
naar coaxingang of
optische digitale
ingang
[Luidsprekers]
Achter
Achter
(L)
(R)
Subwoofer
: signaalverloop
Tip
z
Raadpleeg de gebruiksaanwijzing van de aangesloten componenten voor
een correcte opstelling van de luidsprekers.
Opmerking
Indien u 6 luidsprekers aansluit, hebt u de bovenstaande luidspreker
"Achter (mono)" niet nodig.
14
.
C-2
Blu-ray Disc-speler
COMPONENT
VIDEO OUT
VIDEO
OUT
AUDIO
5.1CH OUTPUT
Y
DIGITAL OUT
OUT
VIDEO
FRONT
REAR
CENTER
HDMI
PCM/DTS/DOLBY DIGITAL
OUT
COAXIAL
OPTICAL
P
B
/ C
B
L
L
P
B
/ C
B
R
R
P
P
R
/ C
R
/ C
R
R
WOOFER
S VIDEO
C-1
DIGITAL OUT
PCM/DTS/DOLBY DIGITAL
COAXIAL
OPTICAL
naar AUDIO
OUT L/R
(wit)
(rood)
of
Stereo-
audiokabel
(meegeleverd)
(wit)
(rood)
naar audio-
ingang
[Luidsprekers]
AV-versterker
(ontvanger) met een
decoder
Midden
Voor (L)
Achter (mono)
Aansluiting op een AV-versterker
D-1
(ontvanger) met 5.1-kanaals ingangen
en 6 luidsprekers
Gebruik
D-1
ingangen heeft.
AC IN
AUDIO
OUT
L
R
naar 5.1CH
OUTPUT
Stereo-audio-
kabel (één
meegeleverd)
[Luidsprekers]
Voor (R)
Achter (L)
Achter (R)
: signaalverloop
Tip
z
Raadpleeg de gebruiksaanwijzing van de aangesloten componenten voor
een correcte opstelling van de luidsprekers.
als uw AV-versterker (ontvanger) 5.1-kanaals
Blu-ray Disc-speler
COMPONENT
VIDEO OUT
VIDEO
OUT
Y
AUDIO
OUT
DIGITAL OUT
VIDEO
HDMI
PCM/DTS/DOLBY DIGITAL
OUT
COAXIAL
OPTICAL
L
L
P
P
B
B
/ C
/ C
B
B
P
P
/ C
/ C
R
R
R
R
R
R
S VIDEO
D-1
5.1CH OUTPUT
FRONT
REAR
CENTER
L
R
WOOFER
AV-versterker
(ontvanger) met 5.1-
kanaals ingangen
Voor (R)
Subwoofer
Voor (L)
5.1CH OUTPUT
FRONT
REAR
CENTER
WOOFER
Mono-
audiokabel
(niet
meegeleverd)
naar audio-ingang
[Luidsprekers]
Midden
