De rolbeugel monteren
Benodigde onderdelen voor deze stap:
1
Rolbeugel
4
Bout (½" x 3¾")
4
Flensmoer (½")
Procedure
1.
Verwijder de bovenste steun uit de
transportverpakking.
2.
Verwijder de rolbeugel uit de transportverpak-
king.
3.
Verwijder de 3 bouten waarmee het
rechterdeksel aan de machine is bevestigd en
verwijder het zijdeksel.
4.
Verwijder de 2 bouten waarmee de beugel van
de zekeringhouder is bevestigd aan de beugel
van de rolbeugel; zie
Hoeveel-
heid
1
1
2
Figuur
3.
Voor CE-conformiteit
Gebruik een sleuteltje om de motor te starten.
1. Rolbeugel
2. Rechterdeksel
3. Beugel van
zekeringhouder
5.
Breng de beugel van de zekeringhouder aan op
de rechterbeugel van de rolbeugel en gebruik 4
bouten (½" x 3¾") en 4 flensmoeren (½") om
de rolbeugel te monteren in de beugels van de
rolbeugel aan weerszijden van de machine.
6.
Draai het de bevestigingsmiddelen vast met een
torsie van 136 tot 149 N·m.
7.
Gebruik de 3 bouten die u eerder verwijderd
hebt om het rechterdeksel te bevestigen aan de
machine.
11
Gebruik

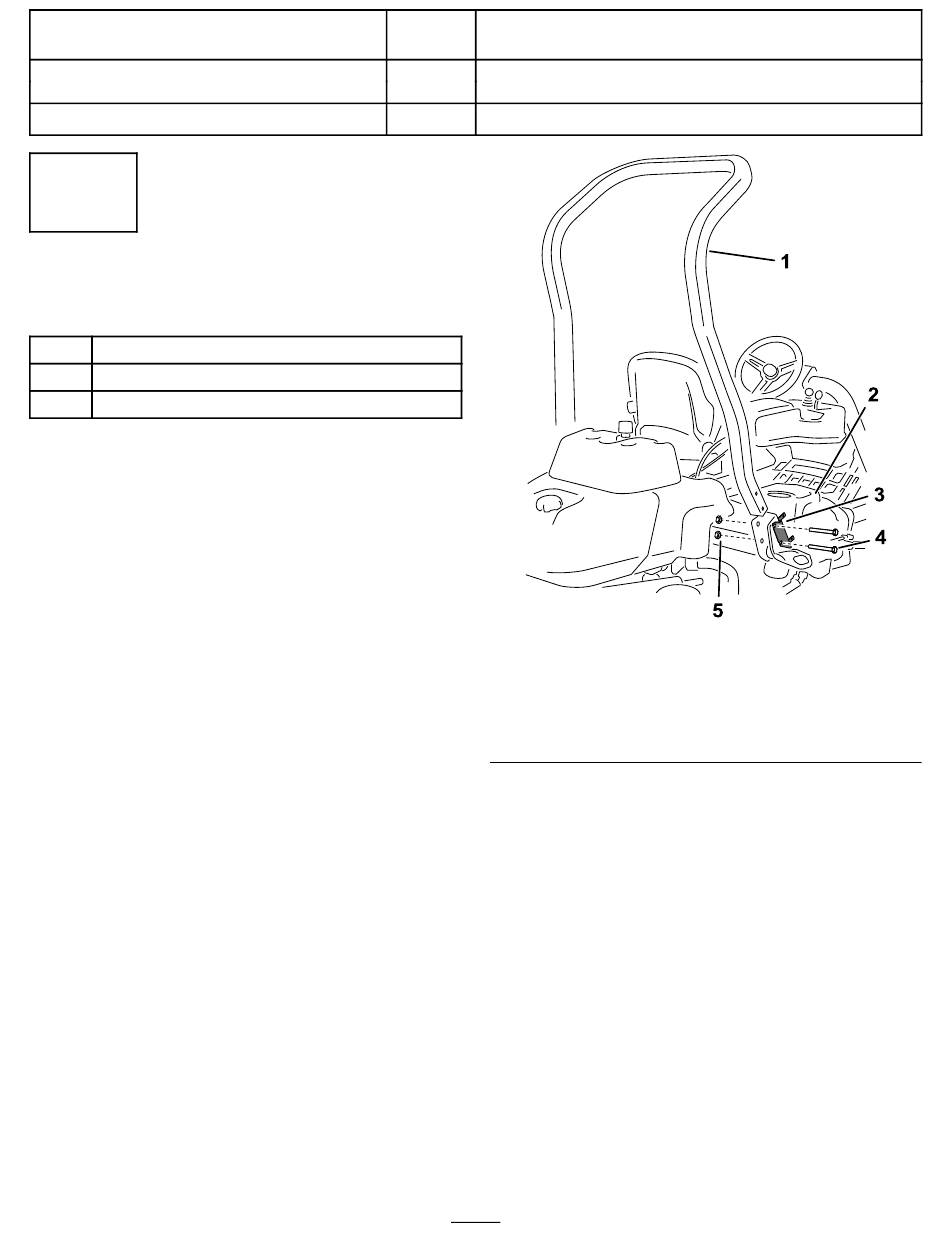

Figuur 3
4. Bout (½" x 3¾")
5. Flensmoer (½")
g255172
