1: LED's geel
2: LED's rood
3: LED groen
4: Keuze-
schakelaar S1
5: Keuze-
schakelaar S2
6: Keuze-
schakelaar S3
4
1
2
3
4
5
6
ifm electronic
N0032A
1
OUTCHK PWR
2
Ι ΙΙ
S1
S2
S3
7
8
9
10 11
12
13 14 15

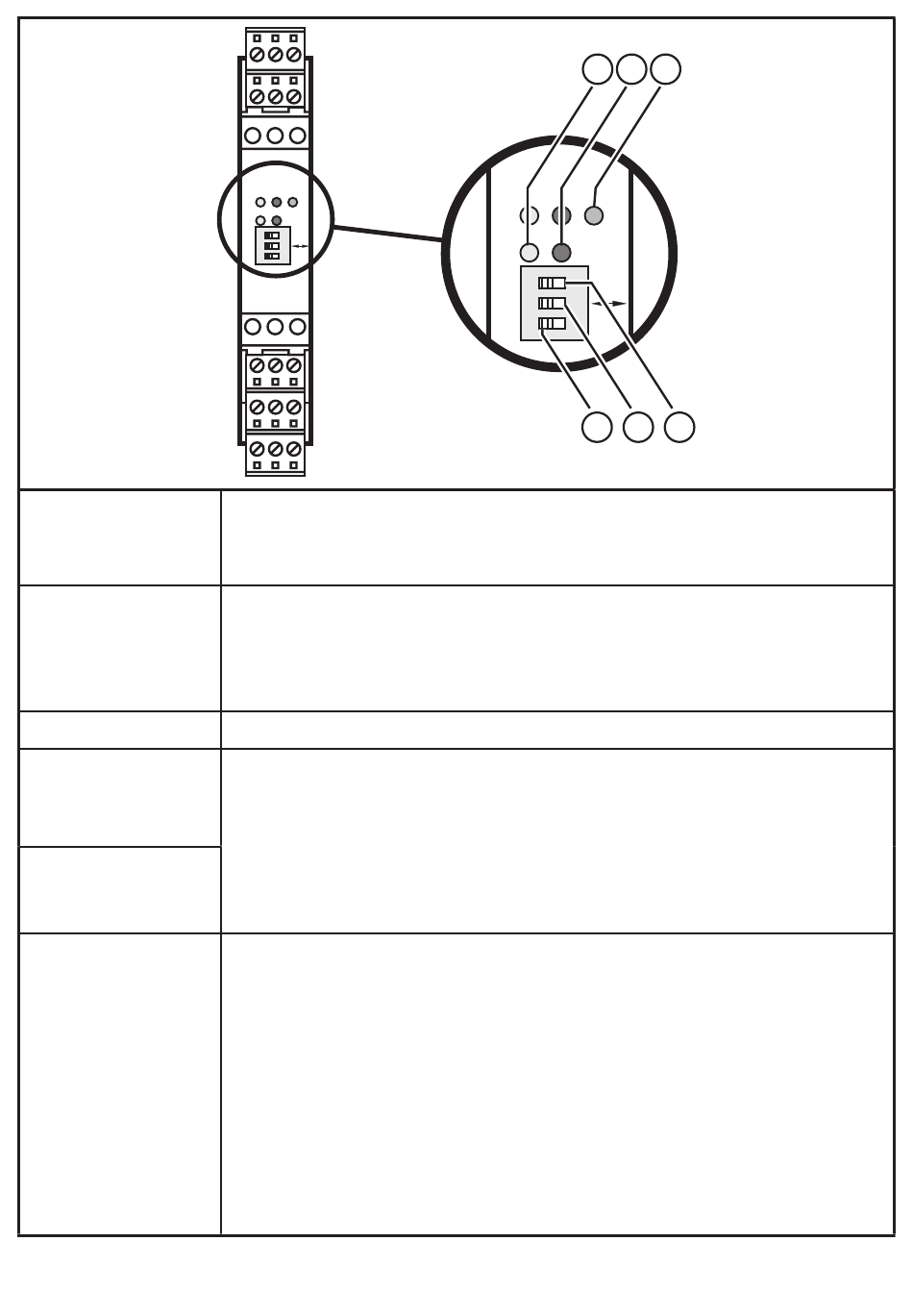

Indicatie van de schakeltoestand uitgang 1 / uitgang 2; brandt,
wanneer de betreffende uitgang doorgeschakeld / het relais
aangetrokken is..
Storingsindicatie voor ingangskring 1 / ingangskring 2; brandt
bij draadbreuk of kortsluiting in de betreffende ingangskring. De
betreffende uitgang is niet actief (transistor geblokkeerd, relais
afgevallen).
Brandt, wanneer voedingsspanning aanligt.
Programmeren van de uitgangsfunctie
S1 / S2 = 1: werkrichting direct (uitgang schakelt als
ingangssignaal: IN = AAN → OUT = AAN).
S1 / S2 = 2: werkrichting invers (uitgang schakelt tegen
ingangssignaal: (IN = AAN → OUT = UIT).
Bij apparaten met 1 kanaal heeft S2 geen functie.
Instelling voor kortsluitings- / leidingsbewaking
• Bij aansluiting van naderingsschakelaars is de bewaking altijd
actief. S3 moet in positie I staan.
• Bij aansluiting van mechanische schakelaars geldt:
- Bewaking actief bij ingangsbedrading nr. 1;
S3 moet in positie I staan.
- Zonder kortsluitingsbewaking bij ingangsbedrading nr. 2 en S3 in
positie I.
- Zonder kortsluitings- en leidingsbewaking bij ingangsbedrading nr.
3 en S3 in positie II.
1 2 3
4
5
6
ifm electronic
N0032A
1
OUT CHK PWR
2
Ι ΙΙ
S1
S2
S3
7
8
9
6
5
4
