Aansluitingen

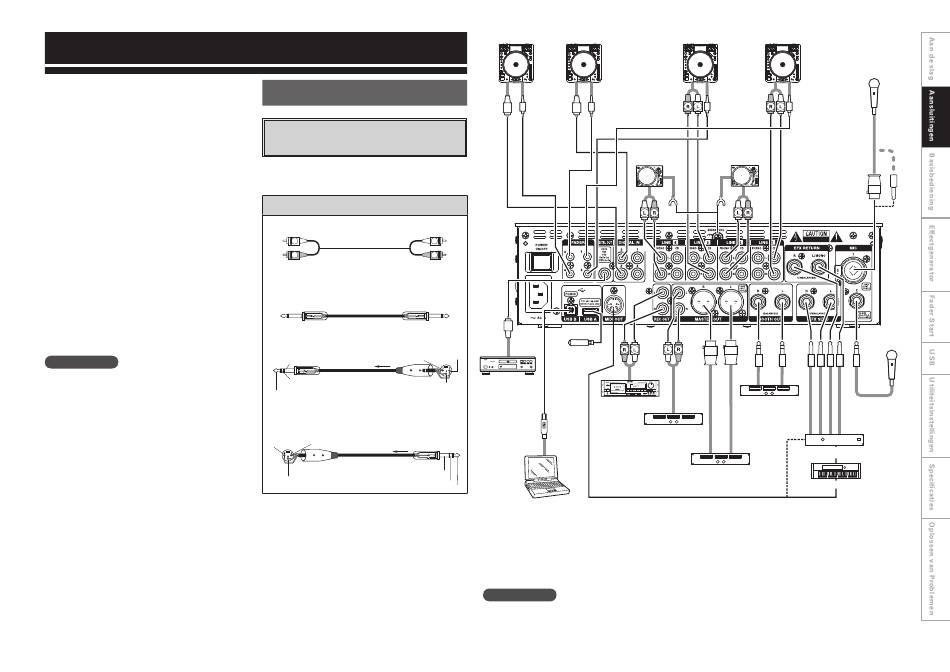

Zie het onderstaande aansluitschema.
1. Zorg dat de netspanning is uitgeschakeld
wanneer u aansluitingen maakt.
2. Kwaliteitskabels
zijn
heel
belangrijk
getrouwe weergave en "punch". Gebruik
audiokabels van goede kwaliteit.
3. Gebruik geen uitzonderlijk lange kabels. Zorg dat
stekkers en aansluitingen goed zijn vastgemaakt.
Loszittende aansluitingen veroorzaken zoem,
ruis of onderbrekingen die uw luidsprekers
kunnen beschadigen.
4. Sluit alle stereo-ingangsbronnen aan. Sluit
vervolgens alle effecten in het stereo-effect aan,
indien gebruikt. Sluit uw microfoon(s) en monitor-
hoofdtelefoon aan. Controleer of alle faders op
"nul" staan en het toestel is uitgeschakeld.
Zorg dat u slechts één kabel tegelijk aansluit en
let op de L en R-positie van de aansluitingen,
zowel op de DN-X1700 als op het extern
apparaat.
5. Sluit
de
stereo-uitgangen
op
vermogensversterker(s) en/of cassettedeck(s)
en/of MD-recorder(s) en/of CD-recorder(s) aan.
OPMERKING
• Zorg ervoor dat u altijd eerst uw audio-
ingangsbronnen, zoals CD-spelers, inschakelt,
vervolgens uw mengpaneel en als laatste de
versterkers.
• Voor het uitschakelen gaat u in omgekeerde
volgorde te werk en schakelt u eerst de
versterkers, daarna uw mengpaneel en tenslotte
de ingangsbronnen uit.
Voorbereidingen
voor
Kabels die voor aansluitingen
worden gebruikt
Selecteer de kabels die geschikt zijn om de te
gebruiken componenten aan te sluiten.
Audiokabels
Voor RCA in-/uitgangsaansluiting
L
R
RCA-tulpstekker
Voor SEND/RETURN
gebalanceerd
gebalanceerd
de
1/4" TS
1/4" TS
Voor MIC
Gebalanceerd
Gebalanceerd
1=GND
Huls=GND
Ring=Cold
Punt=Hot
1/4" TRS
Type XLR3-11C
Voor BALANCED MASTER OUT
Gebalanceerd
Gebalanceerd
2=Hot
1=GND
1/4" TRS
Type XLR3-11C
Huls=GND
3=Cold
DN-S3700
DN-S3700
L
R
USB Thumbdrive
2=Hot
CD-recorder
3=Cold
van PC
USB B-aansluiting
Ring=Cold
Punt=Hot
Toepassing ASIO stuurprogramma meegeleverd.
Compatibele computerbesturingssystemen voor de DN-X1700:
•
Windows XP SP2, Vista, Mac OSX 10.4 of hogere computers met andere besturingssystemen zijn niet
compatibel met USB MIDI, waardoor de computer na aansluiting op de DN-X1700 via USB mogelijk niet naar
behoren functioneert.
•
Windows is een gedeponeerd handelsmerk of handelsmerk van Microsoft Corporation in de Verenigde Staten
en/of andere landen. MAC is een gedeponeerd handelsmerk of handelsmerk van Apple Incorporated in de
Verenigde Staten en/of andere landen.
OPMERKING
Houdt het volume op comfortabel niveau en vermijdt langdurig spelen op hoge geluidvolumes omdat dit
tijdelijke of permanente gehoorbeschadiging tot gevolg kan hebben.
DN-S3700
DN-S3700
Turntable
Turntable
Booth gebalanceerd/
Cassettedeck
vermogensversterker
Niet-gebalanceerde
hoofd-
vermogensversterker
Booth gebalanceerd/
vermogensversterker
Gebalanceerde
microfoon
XLR of 1/4" TRS
gebalanceerd
DN-X1700
Microfoons
1/4" TRS
gebalanceerd
Effectenprocessor
Sequencer
7
