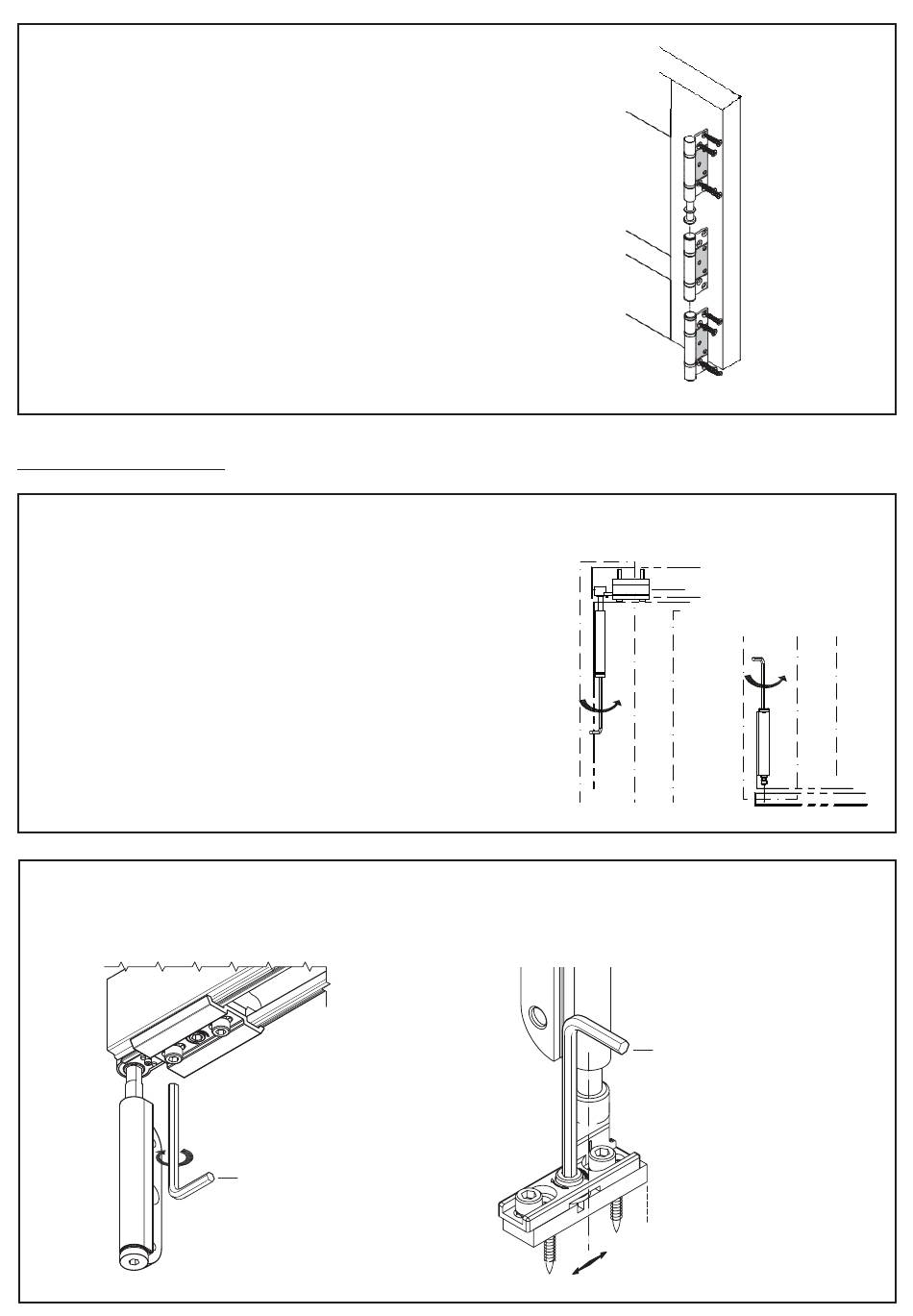

11. Schroef de buitenste scharnieren bladen van scharnierset
SF3 – SF5 – SF6 – SF7 op de eerste deur. Gebruik om te bepalen
welk scharnier je moet toepassen de tekeningen uit de Securefold
Calculatie Assistent.
Indien er een SF6 of een SF7 wordt toegepast, dien je rekening
te houden met de richting van de knoop voor de montage. Voor
de richting van de knoop, zie detailtekeningen uit de Securefold
Calculatie Assistent.
Gebruik de SF boormal voor de boorpatronen.
Montage van de vouwdeuren
12. Plaats de deur waar deze moet komen en schroef daarna eerst de
bout vast in de bovenspeun. Draai de bout van de bovenspeun met
een inbus nr. 5 door tot de deur op de gewenste hoogte hangt.
Vanwege het R-lock systeem van Henderson, kun je de stelbout
niet vanzelf terug draaien. Dit kan alleen als je de veiligheidspal
terugduwt en tegelijk de bout naar beneden draait. Als de deur op de
gewenste hoogte is afgesteld, draai je de bout in de onderspeun aan tot
deze vast zit. Als alles vast zit, draai je de borgmoer in de onderspeun
aan met een inbus 2,5. De geadviseerde naad tussen bovendorpel en de
deur is 4 mm.
13. Stel de deuren gelijk met de zijkant van het kozijn. Dit doe je door in de boven- en onderspeun de fixeerbouten los te draaien met
een inbus nr. 4. Vervolgens kun je met de moer de deur laten kantelen naar de gewenste positie.
Als de deur in de correcte positie is gebracht, draai je de fixeerbouten stevig aan.
Vastdraaien
Inbussleutel nr. 5
SF1/SFU1/SFW1
Vastdraaien
Inbussleutel nr. 5
