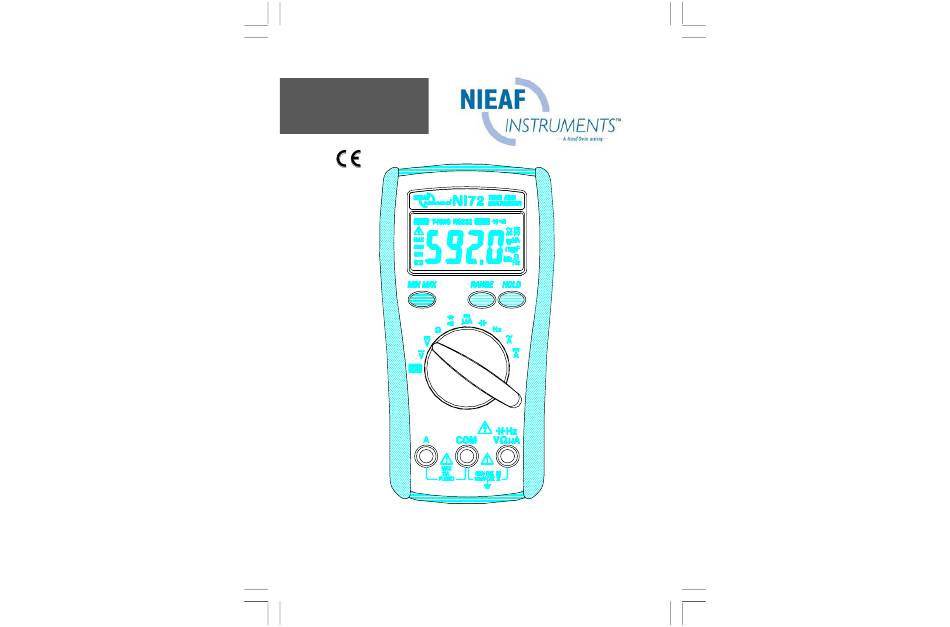

- Pagina 1 NI 71/72 Multimeter Handleiding...
-
Pagina 2: Veiligheid Waarschuwing Symbool
Nieaf Instruments is niet aansprakelijk voor verlies bij gebruik van het instrument of andere incidentele of consequente beschadigingen, kosten, economisch verlies, of welke claim dan ook of claims als zodanig voor schade, kosten of economisch verlies. -
Pagina 3: Inhoudsopgave
Inhoud Titel Pagina Veiligheid ” waarschuwing’ en” “ aandachtspunt” symbool verklaringen………………………………………………………….. Waarschuwingen en aandachtspunten…………………………… Symbolen op de multimeter………………………………………… Symbolen en termen in de gebruikershandleiding………………. Veiligheidsverklaring………………………………………………… Veiligheidscertificering……………………………………………… Introductie Uitpakken en inspectie………………………………………………. Omgevingscondities…………………………………………………. Multimeter omschrijving……………………………………………… Basis metingen verrichten Voorbereiding en aandachtspunten vóór de metingen………….. Meten van AC/DC spanning en frequentie……………………….. -
Pagina 4: Waarschuwing Symbool
Veiligheid Veiligheid " waarschuwing" en " voorzichtig/aandachtspunt" Symbool verklaring : Waarschuwing symbool Het " waarschuwing" geeft een gevaarlijke situatie of actie aan, die kan leiden tot ernstige verwondingen of de dood. Voorzichtig/aandachtspunt symbool Het " voorzichtig/aandachtspunt" geeft een handeling of actie aan, die kan leiden tot beschadiging van de multimeter of de testobjecten. - Pagina 5 Veiligheid ․ Gebruik de multimeter alleen zoals omschreven in deze handleiding, om beschadiging van de multimeter te voorkomen. ․ Gebruik altijd correcte aansluitingen, draaischakelaar positie en meetbereik voor het maken van een meting. ․ Verricht nooit een spanningsmeting met een meetsnoer aangesloten op de A invoer.
-
Pagina 6: Veiligheid
Veiligheid Voorzichtig ․ Verwijder de meetsnoeren van het testobject/bron vóór het veranderen van de positie van de schakelaar. ․ Sluit nooit een spanningsbron aan wanneer de schakelaar opΩ/ / A //Hz staat. ․ Stel de multimeter nooit bloot aan extreme temperaturen of hoge luchtvochtigheid. - Pagina 7 Veiligheid Symbolen en termen in de handleiding Symbolen: : Voorzichtig, risico op gevaar Waarschuwing : Identificeert gevaarlijke situaties en handelingen welke kunnen leiden tot ernstige lichamelijke verwondingen of de dood. Voorzichtig : Identificeert situaties en handelingen welke de multimeter of het testobject kunnen beschadigen tijdens het testen.
- Pagina 8 Veiligheid OVERSPANNINGSCATEGORIE III Apparatuur in Overspanningscategorie III is apparatuur in vaste installaties. Bijvoorbeeld: schakelaars in vaste installaties en bepaalde industriële apparatuur met een permanente verbinding met de elektrische installatie. OVERSPANNINGSCATEGORIE IV Apparatuur in Overspanningscategorie IV wordt gebruikt in hoofdaansluitingen van installaties. Bijvoorbeeld: elektriciteits- meters en primaire overstroombeveiliging.
-
Pagina 9: Veiligheidsverklaring En Certificaten
Veiligheid VERVUILINGSGRAAD 3 Geleidende VERVUILING vindt plaats en droge, niet geleidende VERVUILING, welke naar verwachting geleidend wordt als gevolg van condensatie. N.B. Apparatuur is in dergelijke condities normaal gesproken beschermd tegen blootstelling aan direct zonlicht, condens en sterke wind, maar factoren als temperatuur en vochtigheid worden niet beheerst. -
Pagina 10: Introductie Uitpakken En Inspectie
Introductie Introductie Uitpakken en inspectie Nadat u de nieuwe NI 71/72 multimeter uit de verpakking heeft gehaald, moet u over de volgende artikelen beschikken. 1. Digitale multimeter 2. Meetsnoeren ( 1x zwart, 1x rood) 3. Gebruikershandleiding 4. Beschermingsholster Omgevingscondities Deze multimeter is in ieder geval veilig onder de volgende omstandigheden: 1. -
Pagina 11: Omschrijving Van De Multimeter
Introductie Omschrijving van de multimeter Voorpaneel 1. Het LCD display heeft een weergave van 6000 counts 2. Druktoetsen voor verschillende functis 3. Draaischakelaar voor Power On/Off, en voor het selecteren van functies. 4. Aansluiting voor stroom A functie (alleen bij NI 72) 5. -
Pagina 12: Basis Metingen Verrichten
Basis metingen verrichten Basis metingen verrichten Voorbereiding en aandachtspunten vóór metingen : Houdt de regels in acht bij Waarschuwing en aandachtspunten Sluit bij het aansluiten de meetsnoeren aan op testobject, sluit eerst de common (COM) aan en daarna de spanning- voerende aansluiting aan;... -
Pagina 13: Weerstandmetingen
Basis metingen verrichten Weerstandmetingen Loskoppelen Circuit uitschakelen Ontlaadt condensator met hoge spanning Voorzichtig! Om mogelijke beschadiging van de meter of het te meten object te voorkomen moet de voeding van het te meten circuit uitgeschakeld worden en condensatoren met een hoge spanning ontladen worden voordat een weerstandmeting wordt uitgevoerd. - Pagina 14 Basis metingen verrichten DC µA, A DC, A AC metingen (A DC, A AC alleen bij NI 72) Loskoppelen Voorzichtig! Probeer nooit in een circuit een meting te verrichten wanneer de open klemspanning t.o.v. aarde groter is dan 500V. U kunt dan gewond raken of de multimeter kan beschadigd worden.
- Pagina 15 Basis metingen verrichten Voorzichtig! Controleer de zekeringen van de multimeter voordat begonnen wordt met het meten van stroom, om mogelijke schade aan de multimeter of het testobject te voorkomen. Gebruik de juiste aansluitingen, functies en bereiken voor de meting. Plaats de meetpunten nooit parallel aan op een circuit of element als de meetsnoeren aangesloten zijn op de stroom ingang.
-
Pagina 16: Meten Van Capaciteit
Basis metingen verrichten Meten van capaciteit Voorzichtig! Om mogelijke beschadiging van de multimeter of het te testen object te voorkomen, moet de voeding van het te meten circuit uitgeschakeld worden en condensatoren met een hoge spanning ontladen worden. Gebruik de DC spanningsmeting om te controleren of de condensatoren volledig ontladen zijn. -
Pagina 17: Testen Van Diode En Continuïteit/Doorgang
Basis metingen verrichten Testen van diode en continuïteit/doorgang Diode : Goed ! Goed ! Fout ! Continuïteit/doorgang : Voorzichtig! Om mogelijke beschadiging van de multimeter of het te testen object te voorkomen, moet de voeding van het te meten circuit uitgeschakeld worden en condensatoren met een hoge spanning ontladen worden. -
Pagina 18: Features
Features N.B. Gebruik de diode test voor het controleren of de halfgeleider overgang goed of fout is. De multimeter stuurt een stroom door de halfgeleider en meet de spanning over de halfgeleider. Een goede halfgeleiderovergang heeft een spanningsval van 0.4V tot 0.9V. Features Feature omschrijving De multimeter heeft de volgende features:... -
Pagina 19: Gebruik Van De Features
Features Gebruik van de features Handmatig meetbereik en Automatisch meetbereik druk druk druk Druk ≧1 sec Druk ≧1 sec Druk ≧1 sec N.B. – De Range toets moet ingedrukt worden om het meetbereik handmatig te selecteren en de meetbereiken te veranderen. -
Pagina 20: Display Hold
Features N.B. Druk de Hold toets in de Min/Max modus in, om de multimeter niet meer de maximum en minimum waarde te updaten. Indien de display Hold in de Min/Max modus wordt gebruikt, dient de Min/Max modus eerst te worden beëindigd vóór de display Hold of te de-activeren. -
Pagina 21: Uitschakelen Auto Power Off
Features N.B. Als de multimeter 10 minuten niet gebruikt wordt, gaat het instrument automatisch uit. In dit geval worden de gegevens in het display bewaard. Door een willekeurige toets in te drukken, verschijnen de laatste gegevens weer in het display. Druk de Hold toets in om de hold status uit te schakelen. -
Pagina 22: Onderhoud
Onderhoud Onderhoud Voorzichtig! ․ Probeer niet de multimeter te repareren, deze bevat geen vervangbare onderdelen. Reparatie of service dienen uitsluitend uitgevoerd te worden door gekwalificeerd personeel. ․ Het niet opvolgen van deze waarschuwing kan resulteren in verwonding en kan de multimeter beschadigen. Schoonmaken en bewaren Reinig de behuizing periodiek met een vochtige licht doek en een mild schoonmaakmiddel. -
Pagina 23: Vervangen Van Zekeringen (Alleen Bij Ni 72)
Vervang de batterij(en) volgens onderstaand schema. Voorzichting ․ Om foutieve uitlezing te voorkomen,dient u de batterij (en) zodra het “batterij leeg“ symbool in het display verschijnt, te vervangen. ․ NI 71 : 2 x 1.5V batterijen NI 72 : 1 x 9V batterij... -
Pagina 24: Basis Problemen
Problemen Problemen oplossen Probeer niet zelf uw multimeter te repararen als u hiervoor niet gekwalificeerd bent en/of niet over de relevante kalibratie, test en service informatie beschikt. Basis problemen oplossen. Controleer eerst de batterij(en), de batterij verbinding, de zekering en de meetsnoeren als de multimeter niet (goed) werkt, en vervang indien nodig. -
Pagina 25: Specificaties
C, <18 C of >28 Stroomvereisten : NI 71 2x 1,5V IEC LR03, AM4 of AAA batterij NI 72 1x 9V NEDA 1604, IEC6F22, JI006P batterij Levensduur batterij(en) :Alkaline 300 uur Afmetingen : 158 x 76 x 38 mm. (zonder holster) 164 x 82 x 44 mm. -
Pagina 26: Electrische Specificaties
Vdc: CMRR > 100dB bij DC, 50Hz / 60Hz NMRR > 50db bij DC, 50Hz / 60Hz Wisselspanning omvormingstype : NI 71 gemiddelde waarde met rms indicatie NI 72 AC metingen zijn AC gekoppeld metingen en weergave in True RMS gekalibreerd op een zuivere sinusspanning. - Pagina 27 Specificaties sinusspanning, crest factor 1.4 tot 3, onder de 2000 counts moeten 1,5% bij de nauwkeurigheid opgeteld worden. Crest factor : Piek/RMS (2) DC / AC stroom Spanningsval Bereik DC nauwkeurigheid AC nauwkeurigheid Burden 600.0µA <4mV / µA 6000µA ±(1.0% + 2 dgt) ±(1.5% + 5 dgt) 6.000A *2 50Hz ~ 500Hz...
- Pagina 28 Specificaties (3) Weerstand Bereik Nauwkeurigheid Overspanningsbeveiliging 600.0Ω *2 6.000KΩ ±(0.7% + 2 dgt) 60.00KΩ 600V rms 600.0KΩ ±(1.0% + 2 dgt) 6.000MΩ 60.00MΩ *1 ±(1.5% + 2 dgt) Open circuitspanning : ongeveer -1.3V *1 <100 digits onstabiliteit *2 <10 digits onstabiliteit (4) Diode controle en continuïteit/doorgang Bereik Resolutie...
- Pagina 29 Specificaties (5) Frequentie Bereik Resolutie Nauwkeurigheid 6000Hz 100mV rms 60.00KHz Frequentie : 600.0KHz 0.1%±1digit 6.000MHz 250mV rms 60.00MHz 1V rms Overspanningsbeveiliging : 600 V rms * lager dan 20Hz is de gevoeligheid 1.5V rms. (6) Capaciteit Bereik Nauwkeurigheid 6.000nF 60.00nF 600.0nF ±(1.9% + 8 dgt) 6.000µF...
-
Pagina 30: Termen In De Specificaties
Termen in de specificaties Termen in de specificaties RMS : De fysische betekenis van RMS (Root Mean Square) is: De hoeveelheid energie (lees als temperatuur) in een weerstand gevoed door een willekeurige wisselspanning (AC) voor een bepaalde periode (T) gelijk is aan de hoeveelheid energie (lees temperatuur) in dezelfde weerstand in dezelfde periode (T) gevoed door een DC spanning. - Pagina 31 Termen in de specificaties De techniek van gemiddelde waarde meten t.o.v. RMS gekalibreerd. De meeste digitale multimeters gebruiken een techniek om de gemiddelde waarde te meten die t.o.v. een RMS waarde is gekalibreerd, bestaande uit een elektrisch circuit die de gemiddelde waarde meet van AC signalen en dit als de RMS waarde weergeeft.
- Pagina 32 Termen in de specificaties * % meetfout = Gemiddelde waarde - True rms waarde x 100% True rms waarde True RMS techniek De op True RMS techniek gebaseerde multimeter maakt gebruik van de wiskundige RMS procedures in de elektronica om de True RMS waarde te verkrijgen. De True RMS techniek is normaal gesproken onafhankelijk van de golfvorm van het signaal.
-
Pagina 33: Burden Spanning
Termen in de specificaties Een golfvorm met een aantal hogere harmonische heeft een grote CF waarde. De CF waarde impliceert de mogelijkheid van een True RMS multimeter om de zuivere sinus vorm of de beschadigde golfvorm te kennen meten. CMRR (Common Mode Rejection Ratio): De CMRR is de capaciteit van een multimeter om de Common Mode spanning niet mee te meten. - Pagina 34 Nieaf-Smitt B.V. Vrieslantlaan 6, 3526 AA, Utrecht P.O. Box 7023, 3502 KA, Utrecht, The Netherlands Tel.: +31 (0) 30 288 13 11 Fax: +31 (0) 30 289 88 16 E-mail: sales@nieaf-smitt.nl Internet: http://www.nieaf-smitt.nl http://www.nieaf-instruments.com...
