Handleiding Serie 4000-PROFIBUS® PA
3.4
MONTAGE STAND
Wanneer de transmitter horizontaal is gemonteerd, dient de kabelwartel naar beneden te wijzen.
3.5
MONTAGE EFFECT
Alle transmitters worden verticaal gekalibreerd. Als de transmitter in een andere positie wordt
gemonteerd, dan heeft de transmitter een klein "montage effect" (het nulpunt kan enigszins
afwijken). Het montage effect dient na installatie op 0,000 te worden gezet met programmapunt
P103. De span wordt hierdoor niet beïnvloed.
3.6
KALIBRATIE
Alle transmitters worden standaard afgeregeld op het door de klant gewenste meetbereik. Indien
geen afregelbereik is opgegeven, dan wordt de transmitter op zijn hoogste span afgeregeld.
3.7
PROFIBUS PA KABEL
Speciale PROFIBUS® kabel dient gebruikt te worden voor optimale communicatie. Voor
gedetailleerde beschrijvingen en details, zie "Guidelines for planning and commissioning PROFIBUS
DP/PA" en "PROFIBUS PA User and Installation Guideline" beschikbaar op
IEC 61158-2 op
www.iec.ch.

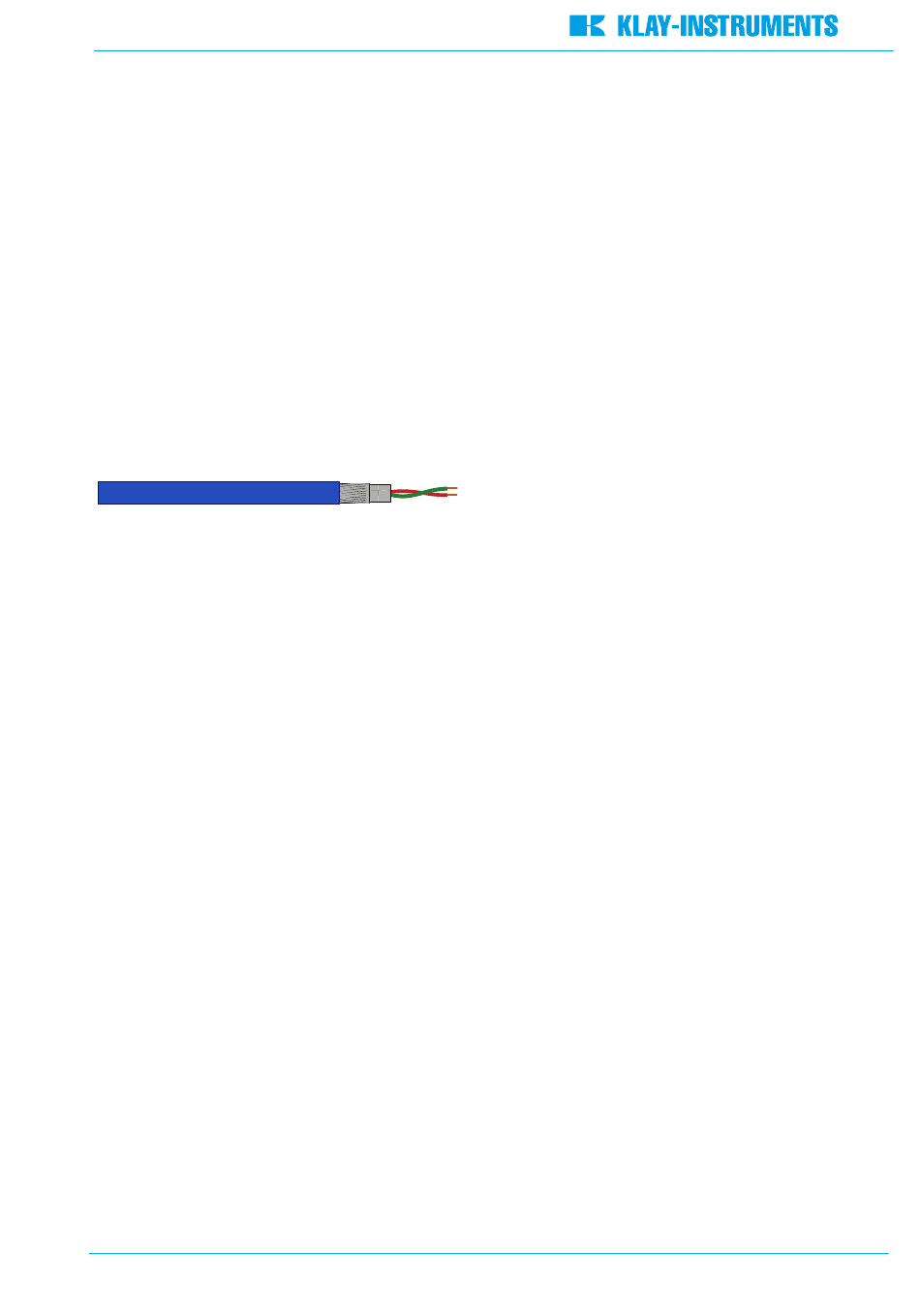

Profibus kabel met gevlochten mantel
De PROFIBUS® standaard beschrijft 2 types bus kabels: Type A en Type B. Het is aan te raden om voor nieuwe
installaties Type A kabel te gebruiken. Type A kabel is specifiek geschikt voor communicatie op hogere
snelheden en garandeert een verdubbeling van de maximale kabellengte ten opzichte van Type B kabel.
Type A Technische specificaties:
Impedantie: 35 tot 165 Ohm bij frequenties van 3 tot 20 Mhz.
Kabel capaciteit: < 30 pF per meter.
Ader diameter: > 0,34 mm², gelijk aan AWG 22.
Kabel type: Twisted pair cable. 1x2 or 2x2 or 1x4 lines.
Weerstand: < 110 Ohm per km.
Signaal demping: max. 9 dB over totale lengte van een lijn sectie.
Afscherming: CU gevlochten mantel, gevlochten mantel of beschermingsfolie.
Max. Bus lengte: 200 m op 1500 kbit/s, tot 1,2 km op 93,75 kbit/s. (te verlengen d.m.v. repeaters)
Het gebruik van andere kabels kan leiden tot incorrecte en onderbroken transmissies in het PROFIBUS®
netwerk en wordt daarom sterk afgeraden. De kabels dienen niet in kabelgoten c.q. in de nabijheid van
"zware" elektronische apparatuur geplaatst te worden (bijv. frequentie regelaars of zware pompen). Om de
invloed van elektromagnetische effecten te voorkomen is het aan te raden om een EMC kabel wartel te
gebruiken (Optie G73).
3.8
KABEL AANSLUITING
Onder deksel
bevinden zich de aansluitklemmen.
③
NL-4000-PROFIBUS-PA-04-2023-
02
Page 6
www.profibus.com
en
Illustratief zijaanzicht
