INGEBRUIKNAME
7.1.2 Uitlijnen van printkop en tegendrukplaat

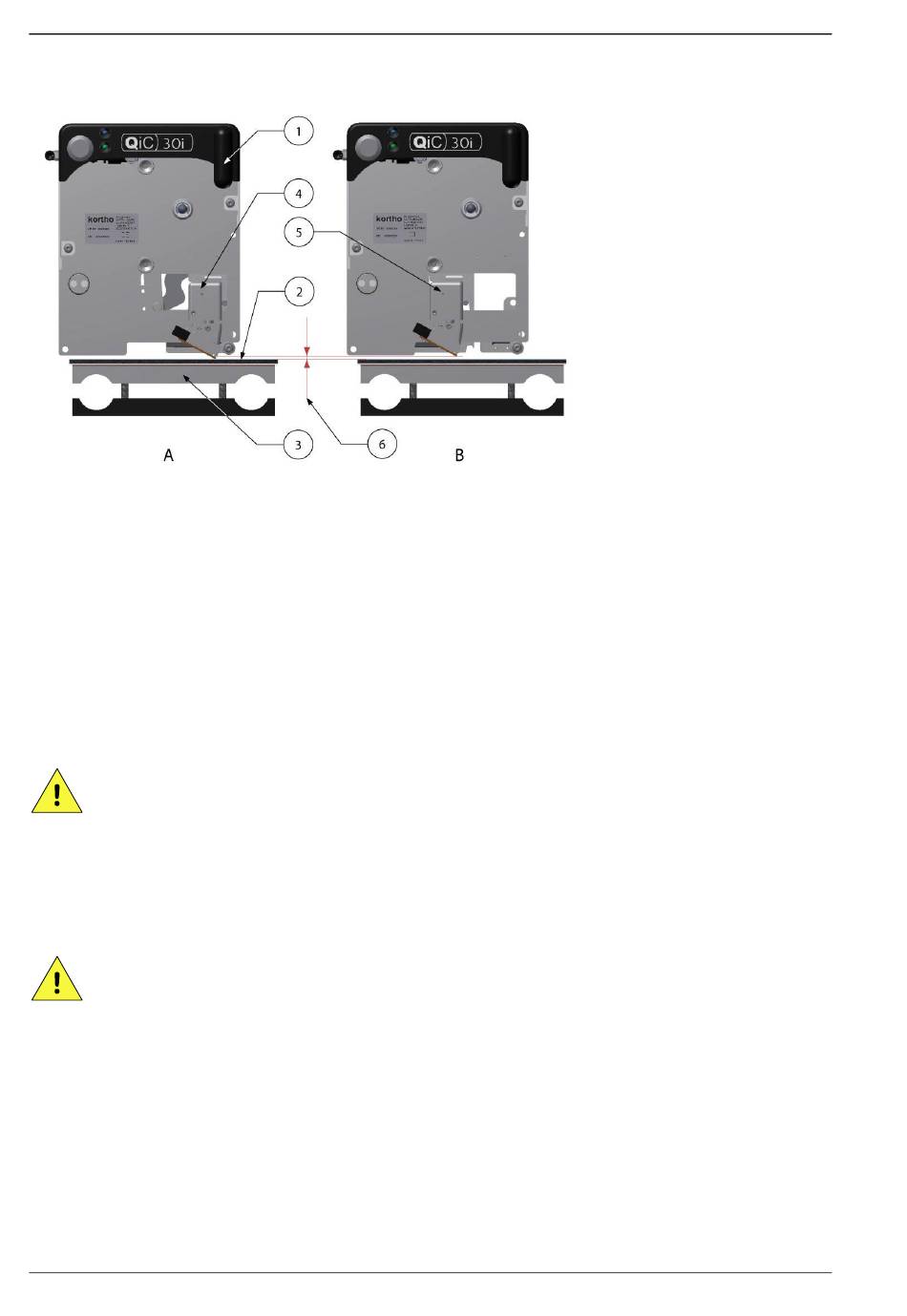

Fig. 7.3
Afstellen van de printkopspleet.
Om over het gehele printgebied een goede en gelijke afdrukkwaliteit te krijgen moet de afstand tussen de
printkop en de tegendrukplaat (de printkopspleet) gedurende de hele printbeweging gelijk zijn. Dus zowel
in de richting van de printbeweging (begin- en eindstand) als aan de linker- en rechterkant van de printkop.
Gebruik het montage/afstelblok om de printkop evenwijdig uit te richten met de tegendrukplaat, zie
paragraaf 7.3:
Sluit het codeergedeelte aan op de perslucht en stel de werkdruk met de luchtdrukregelaar in op 0.4
1.
MPa (0,5 MPa voor de QiC 107i).
Druk de cassettehendel (1) naar binnen en draai deze met de klok mee om de cassette te
2.
ontgrendelen.
Verwijder de cassette.
3.
PAS OP:
Steek geen vingers in de opening van de grondplaat van het codeergedeelte wanneer de cassette is
verwijderd. Dit omdat er een kleine kans bestaat uzelf te snijden aan de scherpe randen van de
onderdelen van het codeergedeelte en omdat er een zeer kleine kans bestaat om bekneld te raken
tussen de bewegende delen in het codeergedeelte.
4.
Positioneer het tegendrukblok (3) in de juiste positie.
5.
Draai de vergrendelschroef van het afstelblok los (zie (7) in Fig. 7.4)
PAS OP:
Wees voorzichtig bij het aanraken/verwisselen van de printkop. De printkop kan zeer warm zijn en heeft
enkele scherpe randen waaraan men zich kan bezeren.
Beweeg de printkopslede naar de beginstand (4) (aan de kant van de cassettehendel).
6.
7.
Gebruik de vier afstelschroeven (5) uit Fig. 7.4 om de printkop evenwijdig uit te lijnen met de
tegendrukplaat (spleet (6) moet 3mm zijn).
8.
Beweeg de printkopslede naar de eindstand (5).
9.
Lijn weer uit met de vier afstelschroeven (5) uit Fig. 7.4 (de spleet moet 3mm zijn).
10. Herhaal stappen 5 tot en met 9 totdat de spleet tussen printkop en tegendrukplaat in beide posities
3mm is.
7-2
kortho
QiC i-series
1.
Cassettehendel
2.
Tegendrukplaat
3.
Tegendrukplaatblok
(magneet)
4.
Printkop beginstand
5.
Printkop eindstand
6.
Printkopspleet
A, B Afstelposities
H325 IAN
Rev.: 005
