Verbinding tussen de F2040 en de
regelmodule
Voorzichtig!
Bij het installeren van de F2040-6 moet de NI-
BE-regelmodule de juiste softwareversie heb-
ben. Let erop dat de regelmodule in dit geval
ten minste softwareversie v8320 heeft.
SMO 20
De kabel tussen de eenheden moet worden aangesloten
tussen de klemmenstrook voor communicatie (AA23-
X4:1, 2, 3) in de F2040 en klemmenstrook voor commu-
nicatie (X2-19(A), -20 (B), -21 (GND)) in de SMO 20.
Gestripte lengte van kabel is 6 mm.
L N
1
1
0
PE
2
3 4
LEK
36
Hoofdstuk 5 |
Elektrische aansluitingen
SMO 20 en F2040

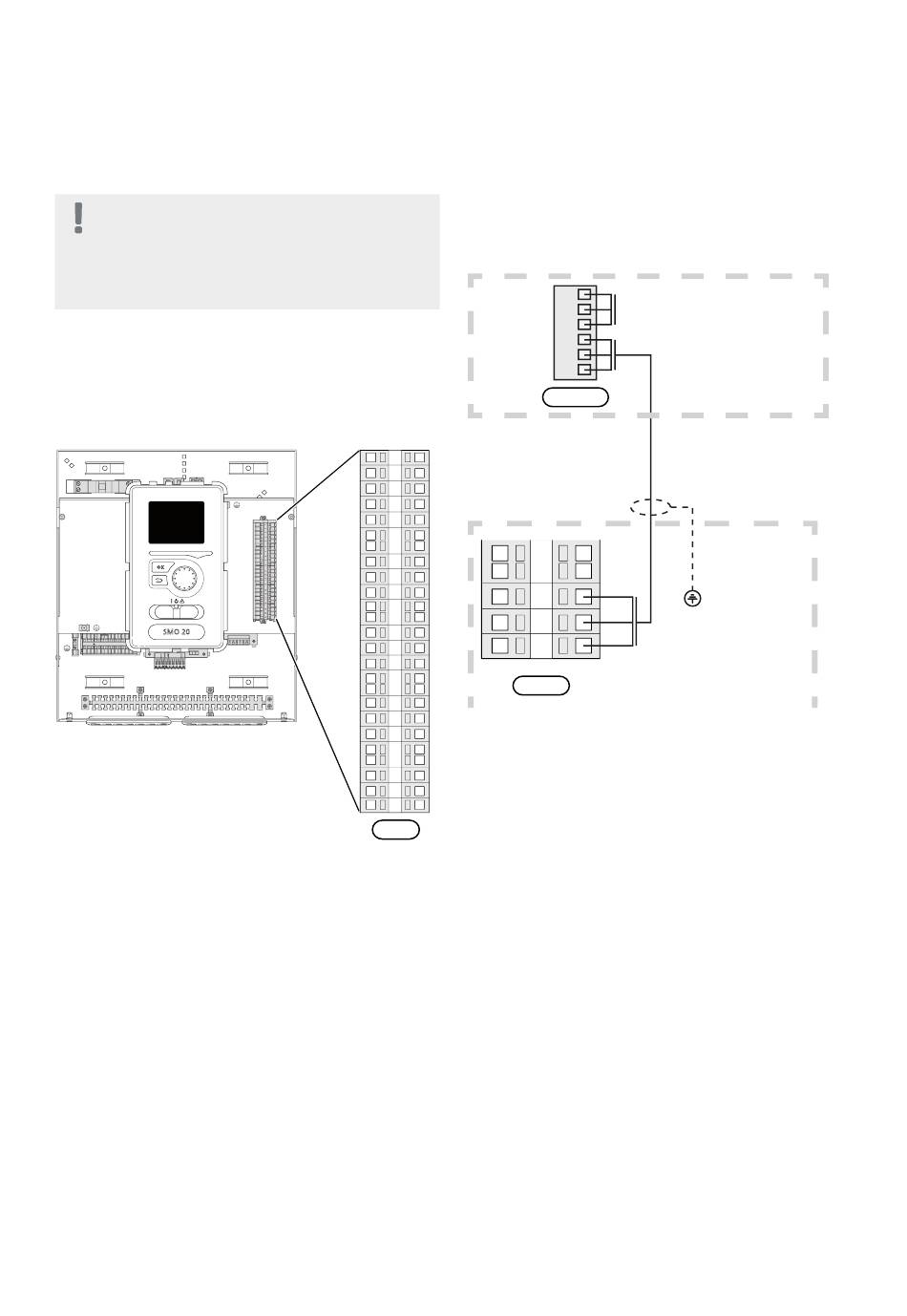

F2040 kan communiceren met de regelmodule (SMO 20),
door aansluiting op de klemmenstrook in SMO 20, X2-
19(A), -20 (B), -21 (GND), volgens de onderstaande af-
beelding:
F2040
F2040
GND
B
A
GND
B
A
AA23-X4
1
2
3
Regelmodule
SMO 20
4
5
6
18
7
8
9
19
10
20
11
21
12
13
14
X2
15
16
17
18
19
20
21
X2
6
5
4
3
2
1
A
B
GND
F2040
