INSTALLATIE
Algemene uitgangspunten voor de installatie
Voer de volgende handelingen uit voorafgaand aan de installatie.
Z
X
Sluit hoofdkraan.
Z
X
U bent verplicht de meegeleverde filterhoekstopkranen te plaatsen.
Z
X
Sluit de filterhoekstopkranen.
Z
X
Verwijder in bestaande situaties de kraan, slangen en boiler indien aanwezig.
Z
X
Markeer de bestaande koud- en warm wateraansluiting.
Z
X
Er moet één elektra groep beschikbaar zijn.
Z
X
Zorg voor voldoende beluchting op het afvoersysteem.
Z
X
Zorg voor een obstructie vrije afvoer.

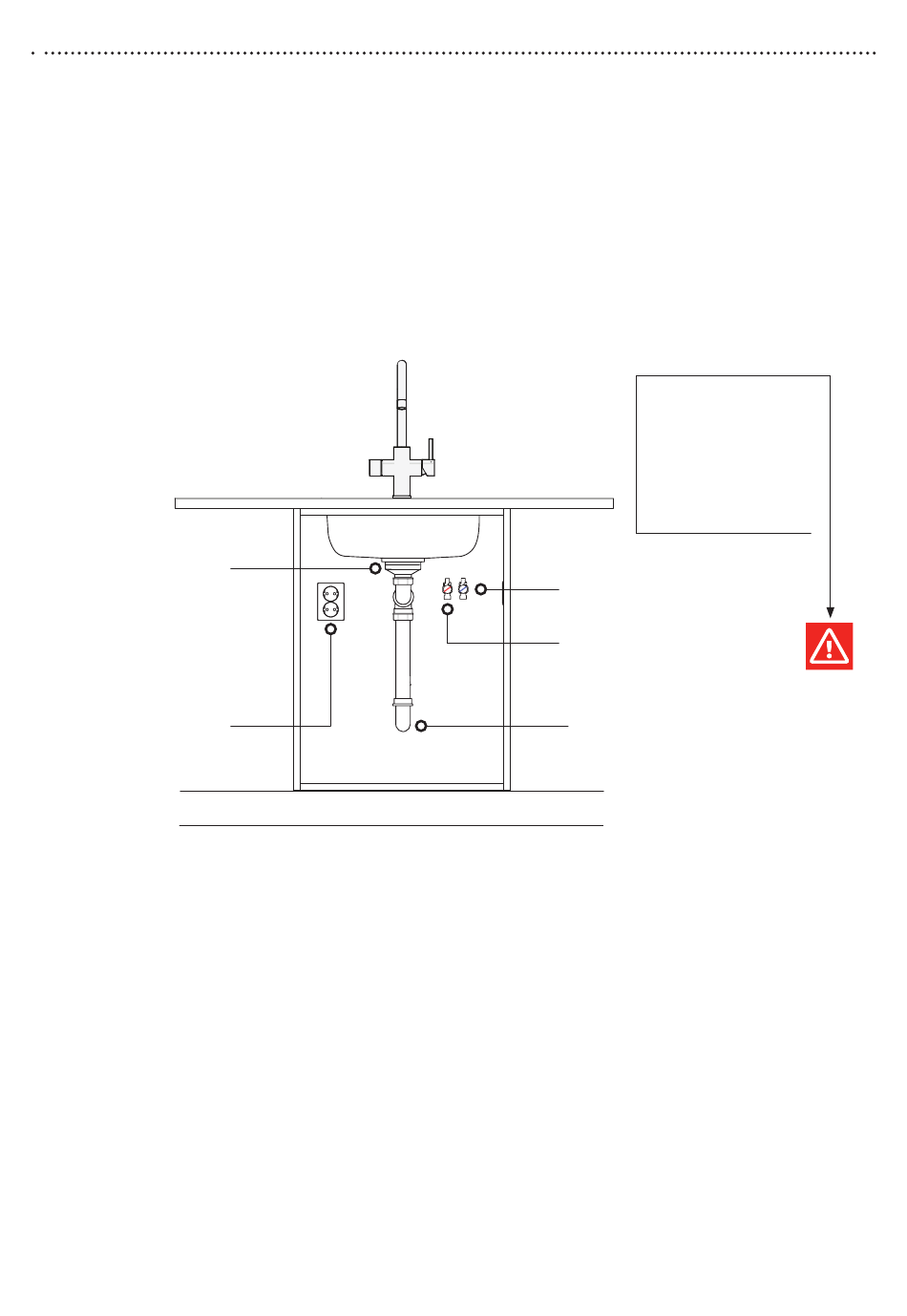

Plan een ruimte-
besparende sifon
met beluchter
Dubbele wandcontactdoos
1 groep wenselijk anders
gebruik maken van Switch 3
Installatiestappen
1. Het installeren van de Touch kraan
2. Het installeren van de M-BOX
3. Het installeren van de Combi S, X of XL boiler
Het aansluiten van de Touch kraan
4.
Het aansluiten van de Touch kraan met bestaande warm water toevoer
Het aansluiten van de Touch kraan met de Bypass (zie pag. 23)
5. Het aansluiten van de afvoerslang (zie blz. 24-25)
6. Inbedrijfstelling
(zie blz. 26-27)
(zie blz. 12-13)
(zie blz. 14-15)
(zie blz. 16-19)
(zie blz. 20-21)
– 11 –
LET OP: alleen
aansluiten op warm
water bij gebruik van
de Bypass of direct
aangesloten op
warm water toevoer.
Koud watertoevoer
Warm watertoevoer
Locatie afhankelijk van spoelbak
Waterafvoer
Zo laag mogelijk
(zie blz. 22)
