VEGAFLEX 86 • Vierdraads 4 ... 20 mA/HART

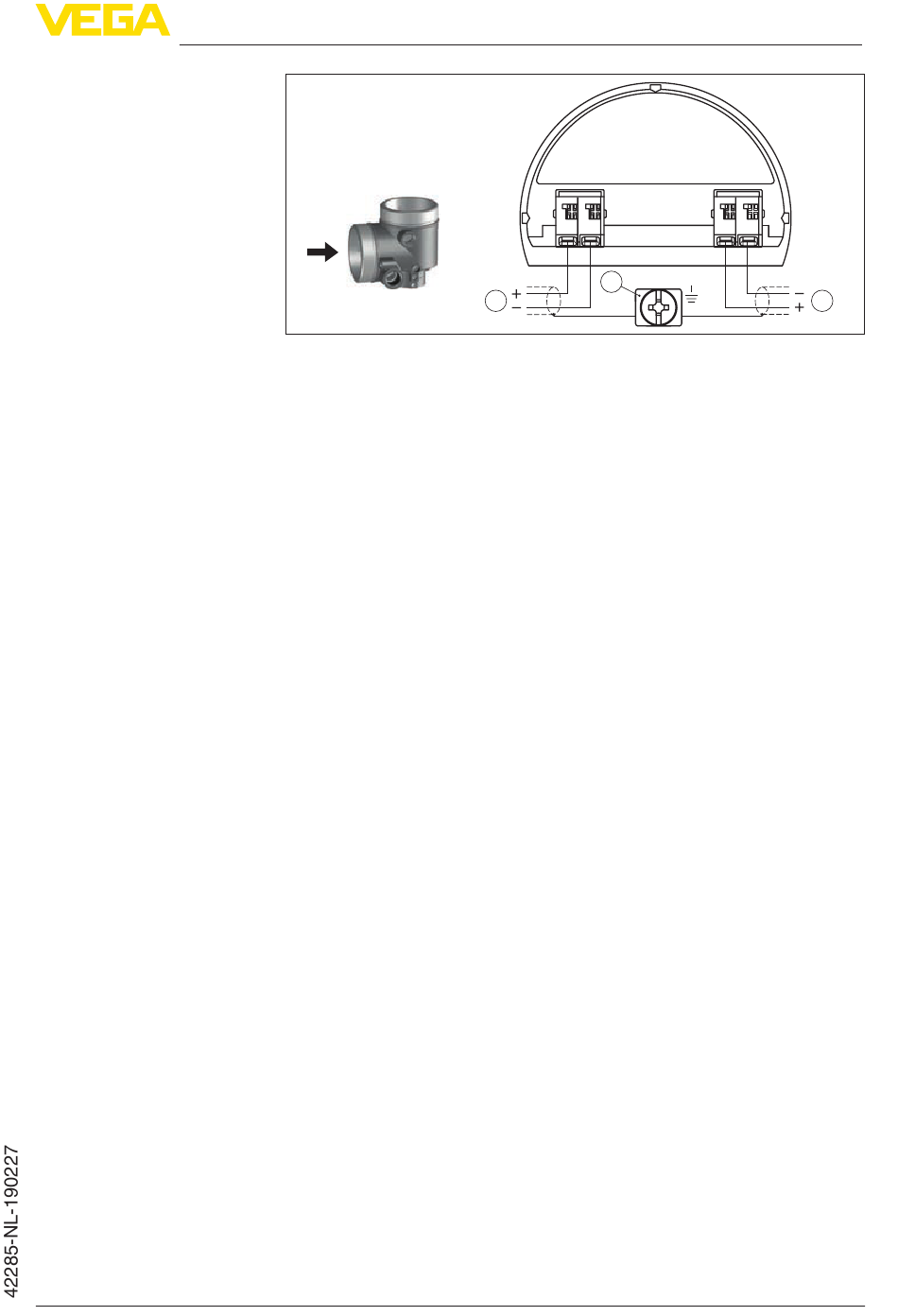

Fig. 15: Aansluitruimte tweekamerbehuizing, extra elektronica "extra stroomuit-
gang"
1
Eerste stroomuitgang (I) - voedingsspanning en signaaluitgang sensor
(HART)
2
Extra stroomuitgang (II) - voedingsspanning en signaaluitgang (zonder
HART)
3
Aardklem voor aansluiting van de kabelafscherming
5.6
Inschakelfase
Na de aansluiting van het instrument op de voedingsspanning resp.
na terugkeer van de voedingsspanning voert het instrument eerst
gedurende ca. 30 s een zelftest uit.
•
Interne test van de elektronica.
•
Weergave van instrumenttype, hard- en softwareversie, meet-
plaatsnaam op display resp. PC
•
Weergave van de statusmelding "F 105 bepaal meetwaarde" op
display resp. PC
•
Uitgangssignaal springt naar de ingestelde storingsstroom
Zodra een plausibele meetwaarde is gevonden, wordt de bijbehoren-
de stroom op de signaalkabel uitgestuurd. De waarde komt overeen
met het actuele niveau en de al uitgevoerde instellingen, bijv. de
fabrieksinregeling.
5 Op de voedingsspanning aansluiten
I
4...20mA
+
1
2
( )
(-)
3
1
I I
4...20mA
+
7
8
( )
(-)
2
25
