WTC met stroomschakelaar inschakelen.
In de eerste 10 seconden volgt een analyse van de
aangesloten sensoren en actoren.
De WCM-CPU geeft de gevonden configuratie aan en
toont deze knipperend.
Werd een buffervat- of evenwichtsflesvoeler door de
WCM-CPU herkend, dan verschijnt na ca. 7 seconden in
plaats van het keteltype de overeenkomstige regelvariante.
De gevonden configuratie wordt ca. 20 seconden lang
knipperend weergegeven.
Door indrukken van
-toets binnen deze tijdspanne
wordt de configuratie in het geheugen opgeslagen.
Wordt de
-toets niet ingedrukt, dan wordt
automatisch opgeslagen na 24 uren.
Valt vooraf de spanning uit, dan begint de cyclus van
vooraf aan.
De configuratie kan manueel veranderd worden
(beschrijving in hoofdstuk 6.3.3; parameter P10).
De volledige herkenning gebeurt enkel bij het
inschakelen van het niet-geconfigureerd toestel.
Een geconfigureerd toestel geeft bij het inschakelen de
opgeslagen configuratie aan.
Indien achteraf bijvoorbeeld een buitenvoeler aan-
gesloten wordt, dan geeft de WCM na het herin-
schakelen de nieuw gevonden configuratie knipperend
aan. De verdere werkwijze stemt overeen met deze van
een niet-geconfigureerd toestel.

5.4.2 Verder programmaverloop

Het verdere verloop kan uit het hiernaast afgebeelde dia-
gram afgeleid worden.
Het toestel doet 5 startpogingen.
Na een vijfde vergeefse startpoging verschijnt op het dis-
play de melding F21. Probeer een nieuwe start door het in-
drukken van de reset-toets.

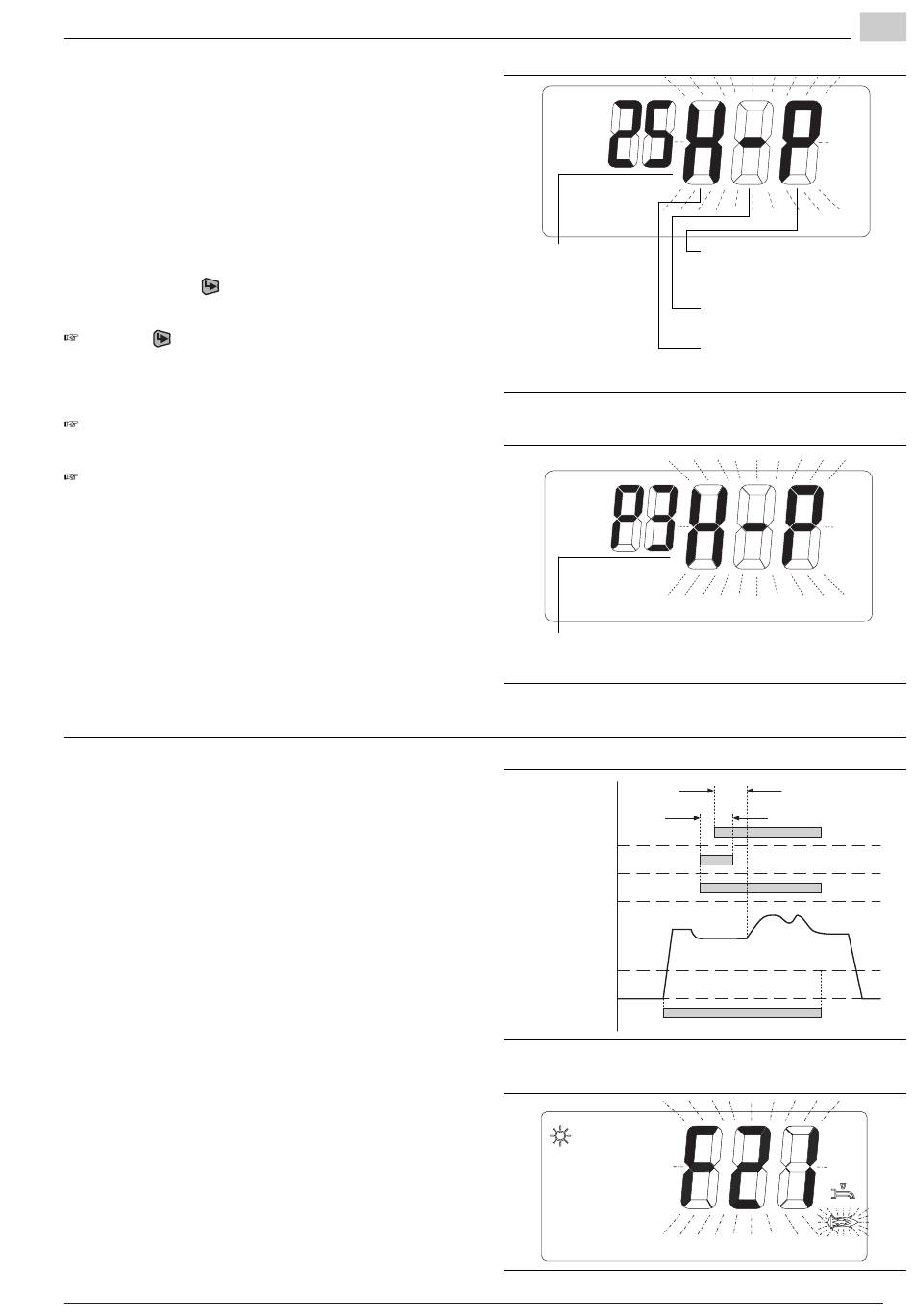

Display "toestel geconfigureerd"
15 = WTC 15-A
25 = WTC 25-A
32 = WTC 32-A
P1 = buffervatregeling 1
P2 = buffervatregeling 2
P3 = buffervatregeling 3
Display regelingsvariante
P1 = regeling met een buffervatvoeler ( hfst. 7.6.5)
P2 = regeling met twee buffervatvoelers ( hfst. 7.6.6)
P3 = regeling van hydraulische evenwichtsfles ( hfst. 7.6.7)
Diagram programmaverloop
Vlamsignaal
Ontsteking
V1 / V2
Ontstekings-
toerental
Warmteopvraging
Display
5
P = ketelkringpomp met PWM-
aansturing
- = 3-trapse pomp
A = buitenvoeler voorhanden
t = temperatuursturing op afstand
4 - 20 mA (N1)
- = aansluiting B3/N1 vrij
H = uitvoering -H, -H-0
C = uitvoering -C
W=uitvoering -W
Vlamstabiliseringstijd
Veiligheidstijd
Naspoeling
toerental
Modulerende
werking
31
