Discovery 200AC/DC
2
INSTALLATIE
Opheffen en positionering
Lees de waarschuwingen waar de volgende symbolen bij staan in de
"Algemene gebruiksvoorwaarden".
2.1
AANSLUITING AAN HET VOEDINGSNET
De karakteristieken van het voedingsnet waarmee de apparatuur
verbonden moet zijn, zijn vermeld in de sectie "Technische gegevens"
op pagina 19.
De machine kan aangesloten worden op motorgeneratoren, voor
zover voorzien wordt in een gestabiliseerde spanning.
Sluit de diverse apparaten onderling aan en ontkoppel ze ook alleen
met uitgeschakelde machine.
2.2

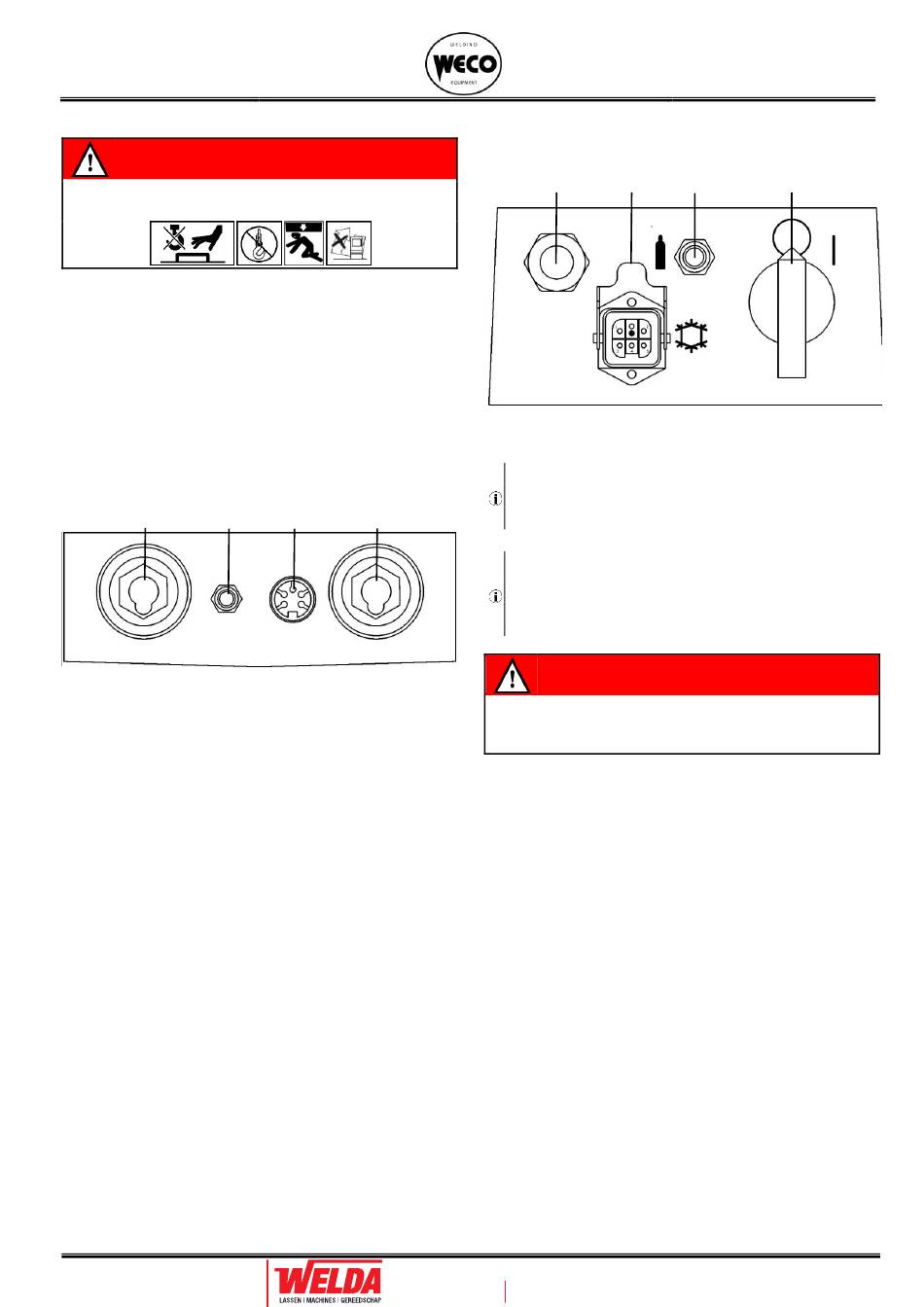

VOORPANEEL
1
2
1. Lasstopcontact met negatieve polariteit.
2. Connector voor de gastoevoerbuis:
stroombron toorts
3. Connector voor de logische signalen van de TIG-toorts.
4. Lasstopcontact met positieve polariteit.
GEVAAR!
3
4
Antwerpsesteenweg 949 9041 Gent - Oostakker
info@welda.be
www.welda.be
2.3
ACHTERSTE PANEEL
1
2
1. Voedingskabel.
Totale lengte (inclusief interne onderdelen): 2.5 m
Nummer e sectie van de geleiders: 3 x 2.5 mm
Types elektrische stekkers: Schuko
2. Connector voor de voeding van het koelaggregaat.
Spanning: 230 V a.c.
Opgewekte stroom: 1.0 A
Beschermingsgraad IP: IP20 (open afsluitklep) / IP66 (gesloten
afsluitklep)
Gevaarlijke spanning!
Als het stopcontact met geen enkel toestel is verbonden moet het
deksel altijd gesloten zijn, aangezien er een gevaarlijke spanning
aanwezig is!
3. Connector voor de gastoevoerbuis:
fles stroombron
4. Schakelaar voor het uitschakelen en het inschakelen van de
stroombron.
T +32 (0)9 355 74 26
F +32 (0)9 355 92 01
Cod.006.0001.1340
20/02/2014 v2.11
NEDERLANDS
3
4
2
GEVAAR!
5/24
