5

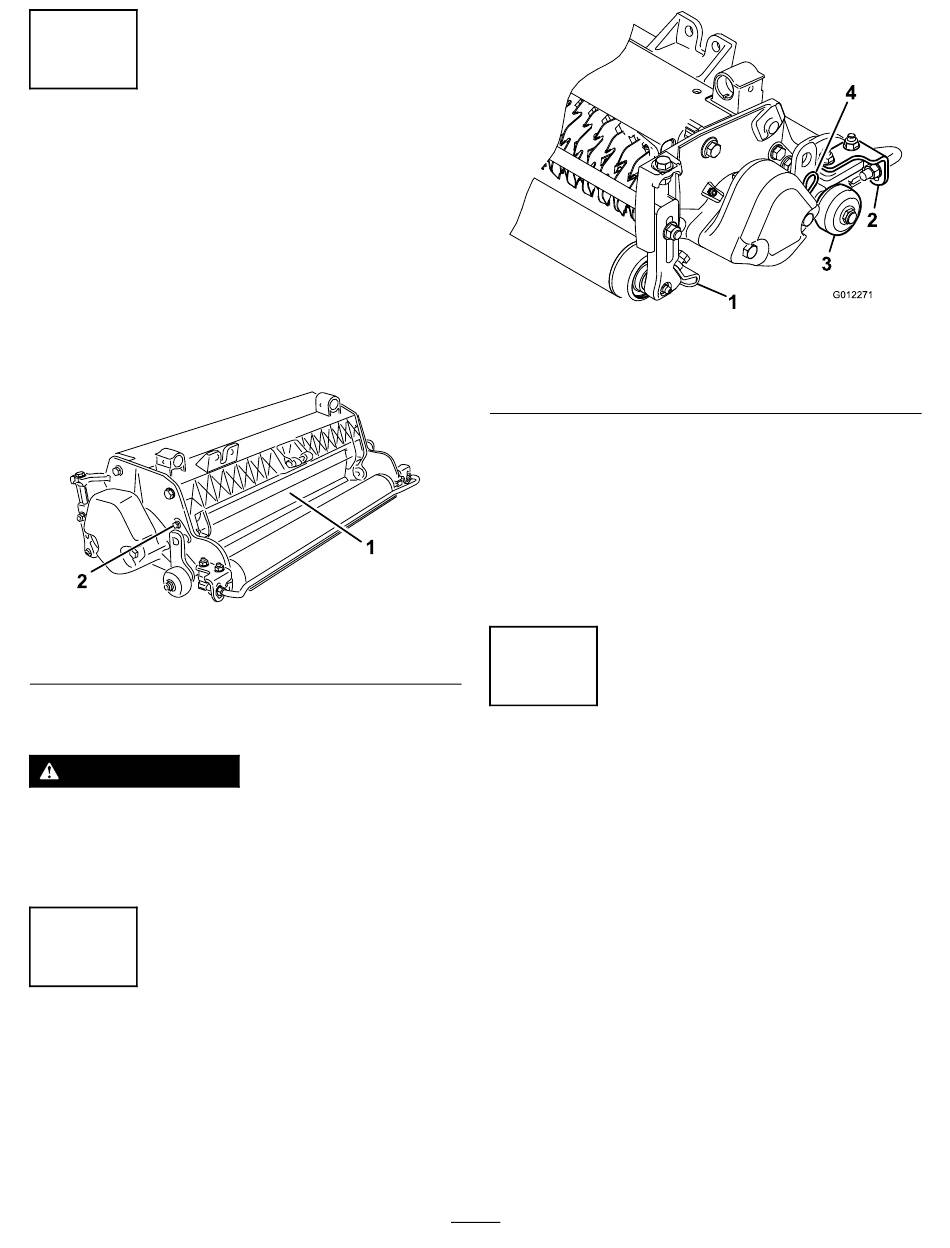

Achtergrasscherm instellen
Geen onderdelen vereist
Procedure
Opmerking:
Bij het werken op gazon met veel vuil of
ongebruikelijk veel gazonvilt, kunt u het achterscherm
openen om het vuil eenvoudiger uit de messenkooi
te verwijderen.
1.
Draai de bouten op het scharnierpunt van het
grasscherm los
(Figuur
1. Achtergrasscherm
2.
Draai het grasscherm naar de gewenste
instelling en draai de bouten vast
VOORZICHTIG
Open het achterscherm niet verder dan
horizontaal ten opzichte van de grond.
Uitgeworpen afval kan lichamelijk letsel
veroorzaken.
6
Rolschrapers afstellen
Geen onderdelen vereist
Procedure
1.
Draai de flensmoeren los waarmee de
rolschrapers zijn bevestigd
8).
Figuur 8
2. Ankerbout
(Figuur
(Figuur
9).
1. Voorrolschraper
2. Achterrolschraper
2.
Beweeg de stang van de schraper naar binnen
of naar buiten om een ruimte van 0,0 tot 0,75 mm
in te stellen tussen de schraper en de rol.
3.
Controleer of de stang van de schraper zich
parallel aan de rol en aan het horizontale
oppervlak bevindt.
4.
Draai de flensmoeren vast om de afstelling te
borgen.
g196703
7
De transportrollen instellen
8).
Geen onderdelen vereist
Procedure
Voordat de verticuteermessen omlaag worden
gebracht tot op de vloer of van de tractie-eenheid
worden verwijderd, moet u de transportrollen
9) verwijderen om de messen te beschermen tegen
contact met een hard oppervlak.
1.
Verwijder de borgpen waarmee de beugel van
de transportrol aan de pen van de zijplaat is
bevestigd.
2.
Plaats de transportrol als volgt:
•
Breng de rolbeugel omlaag voordat de
verticuteerset omlaag komt en de vloer raakt.
•
Breng de rolbeugel omhoog nadat de
verticuteerset omhoog is gebracht in de
bedrijfsstand.
8
Figuur 9
3. Transportrol
4. Borgpen
g012271
(Figuur
