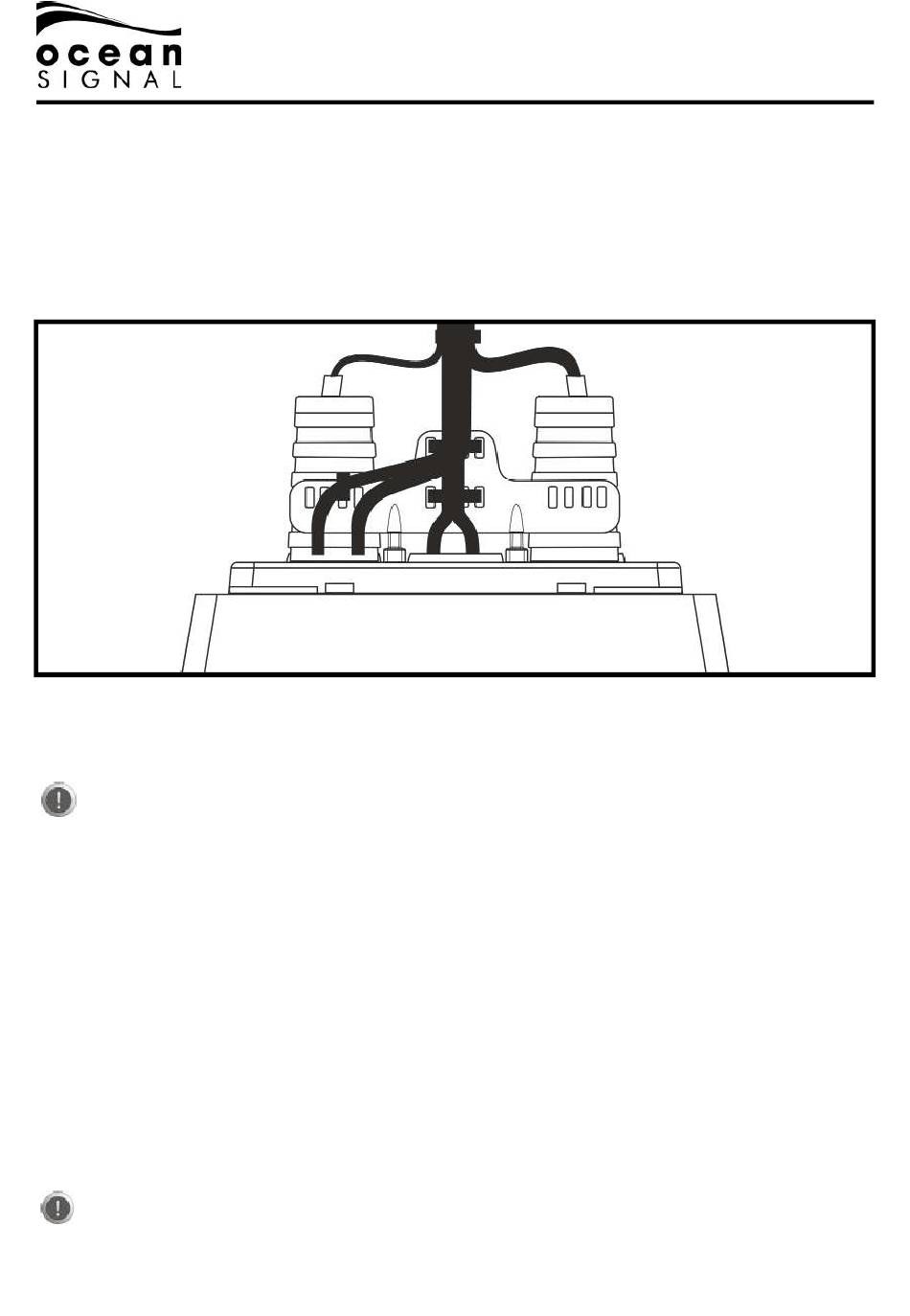

Kabelbeugel
Bevestig de bevestigingsbeugel aan de achterbehuizing met de twee meegeleverde
zelftappende schroeven.
Zodra alle antenne- en dataconnectoren naar de ATA100 zijn geleid en op lengte
zijn gesneden, gebruikt u de meegeleverde kabelbinders om alle kabels aan de
bevestigingsbeugel te bevestigen.
1.7.2 Opbouwmontage van de transceiver
De zendontvanger kan rechtstreeks op een geschikt vlak montageoppervlak worden
gemonteerd waar toegang aan de achterkant voor kabelverbinding mogelijk is.
!Controleer voor montage op een bestaand oppervlak de details van de kijkhoek.
Schakel de unit in geval van twijfel uit en test de zichtbaarheid voordat u deze
installeert.
Maak een uitsparing met behulp van de sjabloon in het midden van deze handleiding en
boor 8x montageschroefgaten die geschikt zijn voor het nemen van zelftappende schroeven
nr. 6 (3,5 mm) (meegeleverd).
OPMERKING: Als het montageoppervlak te dun is of van ongeschikt materiaal voor
zelftappende schroeven, is het raadzaam om M4 roestvrijstalen bouten met
moeren en schokbestendige ringen te gebruiken.
Bevestig de 4 pakkingstrips aan de achterkant van de achterste kabelafdekking en zorg
ervoor dat de lipjes op de juiste plaats zitten voor een afdichting.
Voer de vereiste kabels door het kabelbeheersysteem en maak de juiste lengte vrij om de
verbindingen te voltooien. Bevestig de kabels aan de kabelbevestiging en bevestig vervolgens
de achterste kabelafdekking aan het montageoppervlak met de juiste schroeven of bouten.
!Zorg ervoor dat u de bevestigingsschroeven niet te vast aandraait om schade aan het
plastic te voorkomen.
Zie paragraaf 2.2 Aansluitingen maken op pagina 13 van deze handleiding.
