8. Bevestig de behuizing met gebruik van schroeven op de installatie locatie. (Fig. 4). Pluggen
en schroeven worden bij de detector meegeleverd.
9. Schroef de bekabeling van de rolluik detector en/of de NC type detector vast op de
corresponderende aansluitingen op de print.
10. Sluit de behuizing van de detector.

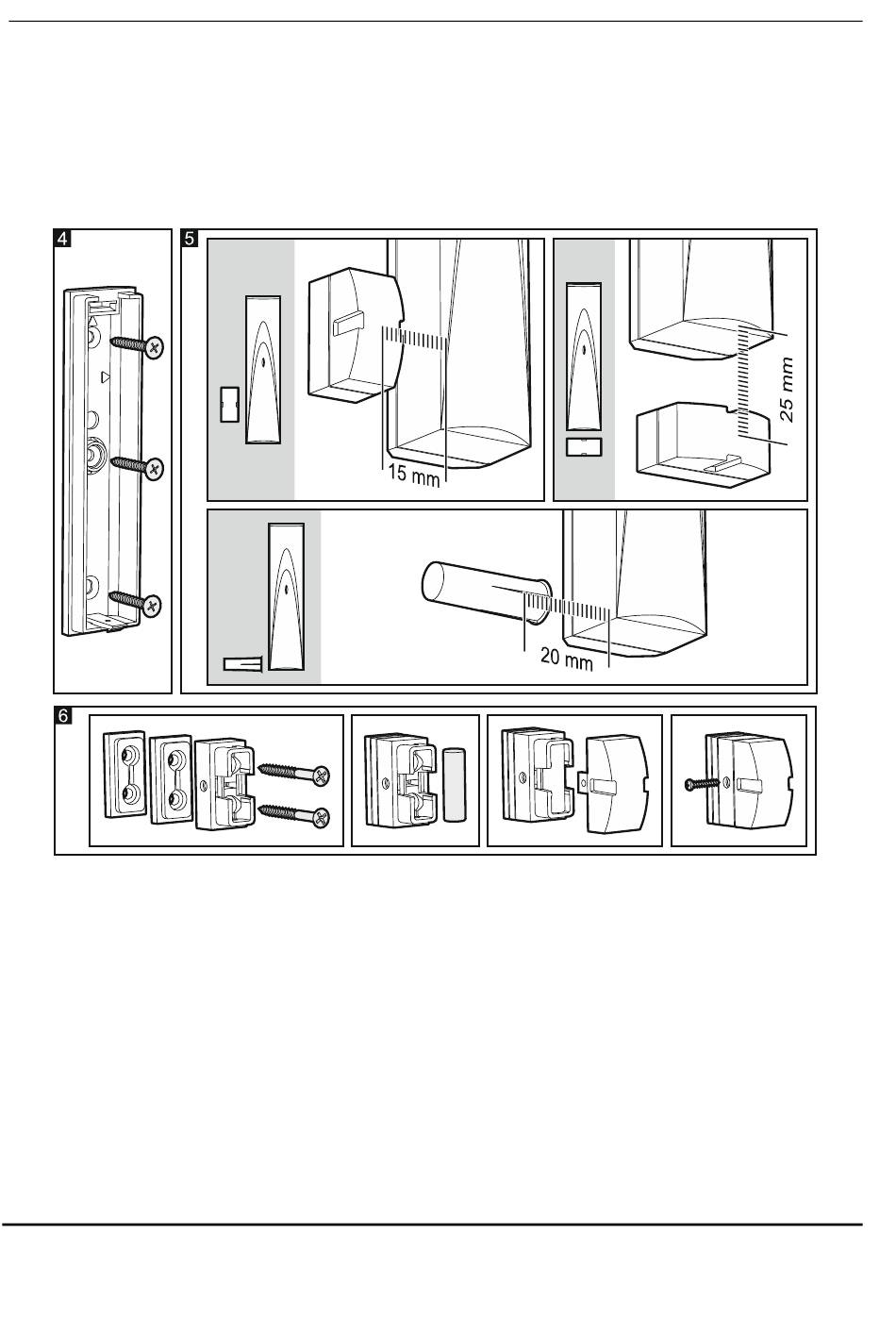

11. Bevestig de magneet, rekening houdend met de maximaal toegestane afstand tot het
reedcontact (Fig. 5). De getoonde afstand heeft betrekking op een magneet geïnstalleerd ter
hoogte van het reedcontact. De locatie van de reedcontacten wordt getoond in Fig. 3.
12. Configureer de detector:
− magneetcontact: bepaal welke van de twee reedcontacten gebruikt wordt,
− rolluik ingang: programmeer het aantal pulsen (het aantal pulsen waarnaar de ingang
geactiveerd zal worden) en de puls geldigheidsduur (de tijd geteld vanaf de eerste puls
registratie waarin de daaropvolgende pulsen geregistreerd moeten worden binnen deze
tijd, voordat de ingang geactiveerd moet worden).
Voor extra informatie over de detector en de configuratie verwijzen wij u naar de ABAX
draadloze systeem controller handleiding.
13. Start de test mode.
14. Afhankelijk van de configuratie van de detector dient u te controleren of de LED aangaat:
− na het verwijderen van de magneet (openen raam / deur),
− na het omhoog / omlaag doen van het rolluik, welke door de rolluik detector gecontroleerd
wordt,
− na activering van een detector die aangesloten is op de M ingang.
